在Revit中如何表達錯層平面或夾層平面？下面就來具體分析一下。

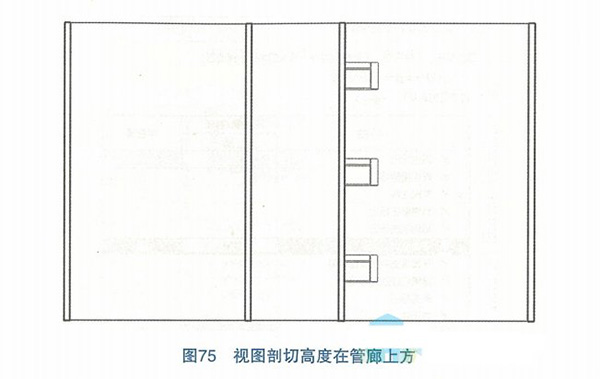

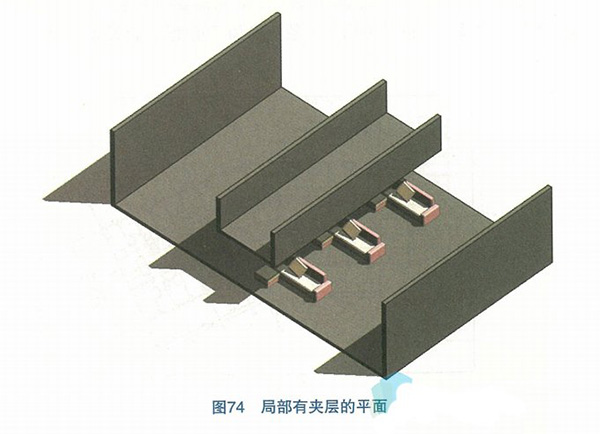

有時候平面會有局部的錯層或者夾層，如果按照統-的視圖范圍設置，可能平面表達不能滿足設計意圖的要求，如圖74示例，大空間上部有一一個設備管廊穿過，如果按照統一的視圖范圍設置，剖切高度在管廊上方，平面顯示如圖75所示，不滿足表達要求。

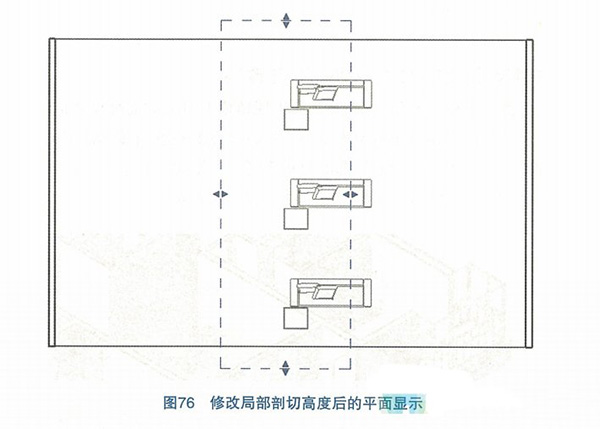

這時可使用Revit軟件的“平面區域”功能，將視圖的局部單獨設定視圖范圍，以滿足表達要求。具體操作如下:選擇“視圖>平面視圖>四平面區域”命令，然后畫出需要更改的區域范圍，完成后這個平面區域有一個“視圖范圍”的參數，按需要設定該區域的視圖范圍即可，如圖76所示。

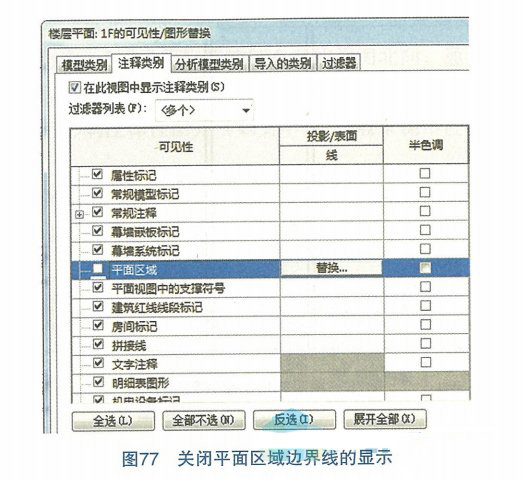

當然，一般情況下平面圖里不希望看到這個平面區域的邊界線，只需在視圖的可見性設置里，將注釋欄里的“平面區域”關掉，如圖77所示。
平面區域經常還用來表達低窗的顯示。當視圖剖切高度高于窗頂時，平面上就不會顯示這個窗。如果希望把窗表示出來，即可以按上述操作設定一個局部的平面區域，把低窗顯示出來。需要注意的是，在一個視圖里可以添加多個平面區域，這些平面區域可以共用邊界，但不能交叉。
