在Revit中如何按級別安排風管系統族件？下面就為大家分析一下。
根據Revit模型文件里風管系統級別的要求，風管系統按其系統的工作壓力劃分四個類別，它們?yōu)槲骸⒌蛪骸⒅袎汉透邏骸０聪到y(tǒng)工作壓力P（Pa）范圍大小和密封不同的要求，高壓風管系統級別最高，微壓、低壓系統風管級別較低，而中壓系統風管則居中。
在Revit中為風管系統設置級別，可以根據軟件菜單欄上的工具來處 理，有兩種方法：一是利用明細表安排風管系統其類型屬性設置的自定義級別，二是在項目參數添加自定義參數并通過風管圖例來設置，這樣不同的風管系統族件就能按照一切命令表達不同的級別。

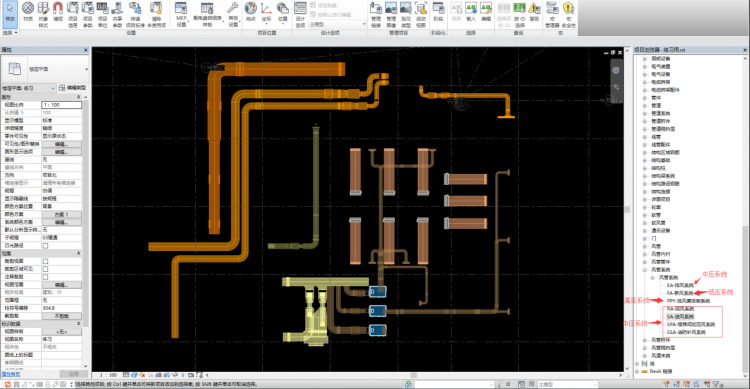

打開某項目文件，可以看到項目瀏覽器里風管系統設置的幾個系統，按照級別要求，可以設置：排風兼排煙系統為高壓系統，排風系統、送回風系統、樓梯間加壓風系統及消防補風系統為中壓系統，新風系統為低壓系統，如圖所示。
使用第一種方法，詳見步驟：1、在“項目瀏覽器”里“風管系統”選擇“EA-排風系統”，右鍵單擊“類型屬性”，在“類型屬性”對話框下“標識數據”的“說明”備注“中壓系統”，并點擊“確定”，如圖所示。
2、重復1步驟，依次為其它風管系統在其類型屬性里面?zhèn)渥⒉煌募墑e。
3、新建明細表，過濾選擇權僅適用于風管系統，通過明細表的創建過程添加族與類型、系統名稱和級別說明等，如圖所示。
這樣就通過明細表的設置下安排不同風管系統的自定義級別：低壓、中壓及高壓等。

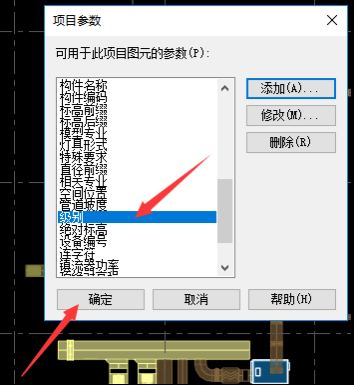

使用第二種方法，詳見步驟：1、點擊“管理”選項卡面板的“項目參數”，在參數屬性對話框上，名稱（N）：級別，參數分組方式（G）：模型屬性，并在過濾器列表下關聯和風管系統相關的族件，回到項目參數對話框下點擊“確定”，如圖所示。

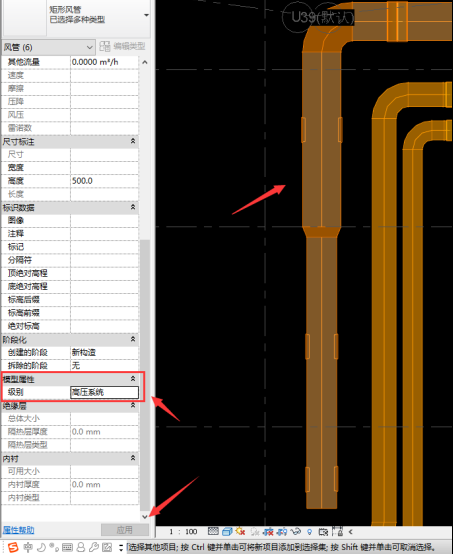

2、依據不同的風管系統分類，在平面視圖上選中主要風管，比如“PPY-排風兼排煙系統”，在其右邊屬性面板上“模型屬性”框中輸入“高壓系統”，點擊“確定”，如圖所示。
3、重復2步驟，依次為其它風管系統在屬性欄里的模型屬性上備注不同的級別。

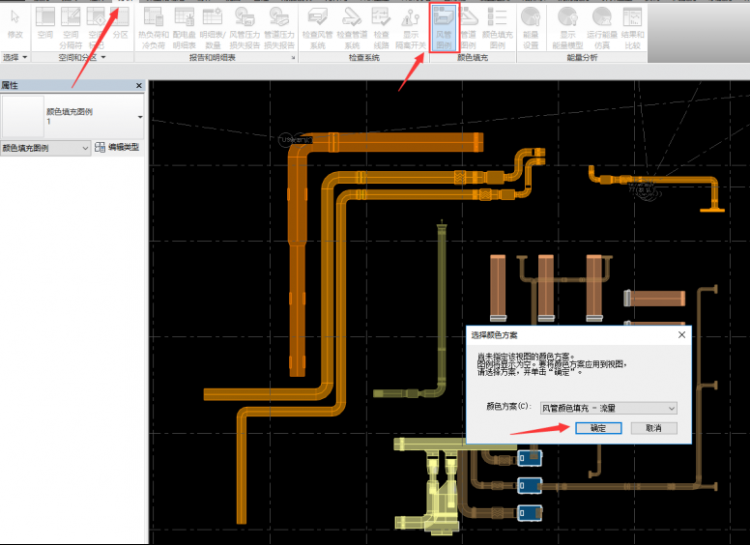

4、點擊“分析”選項卡面板上的“顏色圖例”-“風管圖例”，在“選擇顏色方案”對話框上點擊“確定”，如圖所示。

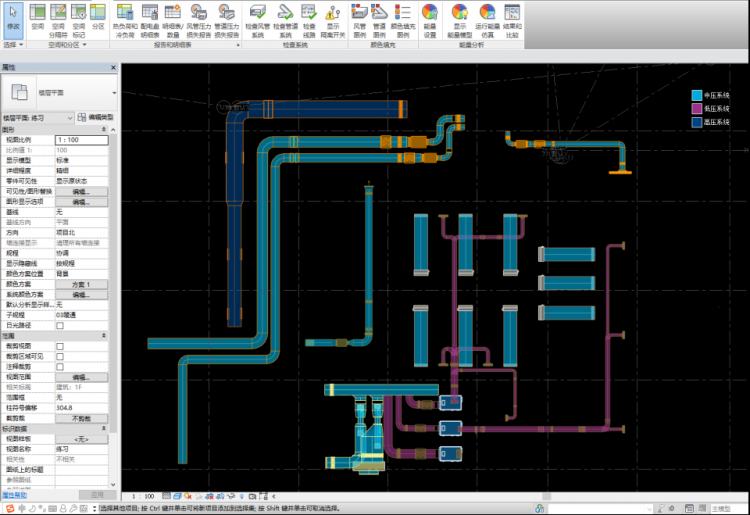

5、在操作界面上點擊該圖例并單擊修改面板上的“編輯方案”，出現此對話框，新建一個方案名稱為“風管顏色填充-級別”，標題為“風管顏色填充-級別”，顏色選擇為“級別”，利用“+”和“-”按鍵在表格上添加“中壓系統”和 “低壓系統”，刪掉其它無用數據，點擊“確定”，見下圖。
這樣就利用項目參數添加自定義級別并通過風管圖例來表達風管系統三個不同的級別。 根據上述兩種方法，結合實際中的特殊要求可以參照此方法來設置不同系統族件的級別。
