Revit技巧 | 創建Revit族的步驟教程：Revit族的創建詳解

發布于：2024-12-10 07:00:03

首頁/技術分享/Revit

1459

BIM中文網

一、AutodeskRevit有三種族類型

1、系統族

系統族是在AutodeskRevit中預定義的族，包含基礎建筑構件，例如墻、窗和門。例如，基本墻系統族包含定義內墻、外墻、基礎墻、常規墻和隔斷墻樣式的墻類型。可以復雜和修改現有系統族，但不能創建新系統族。可以通過指定新參數定義新的族類型。

2、標準構件族

在默認情況下，在項目樣板中載入標準構件族，但更多標準構件族存儲在構件庫中。使用族編輯器創建和修改構件。可以復制和修改現有構件族，也可以根據各種族樣板創建新的構件族。族樣板可以是基于主體的樣板，也可以是獨立的樣板。基于主體的族包括需要主體的構件。例如，以墻族為主體的門族。獨立族包括柱、樹和家具。族樣板有助于創建和操作構件族。

標準構件可以位于項目環境外，且具有.rfa擴展名。可以將它們載入項目，從一個項目傳遞到另一個項目，而且如果需要還可以從項目文件保存在您的庫中。

3、內建筑

內建族可以是特定項目中的模型構件，也可以是注釋構件。只能在當前項目中創建內建族。因此它們僅可同于該項目特定的對象，例如，自定義墻的處理、創建內建族時，可以選擇類別，且您使用的類別將決定構件在項目中的外觀和顯示控制。

二、將族添加到項目中

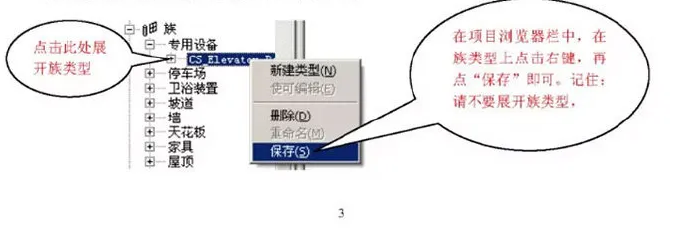

1、打開或開始創建一個項目。要將族添加到項目中，可以將其拖曳到文檔窗口中，也可以使用“文件”菜單上的“從庫中載入”“載入族”命令將其載入。一旦族載入到項目中，載入的族會與項目一起保存。所有族將在項目瀏覽器中各自的構件類別下列出。執行項目時無需原始族文件。可以將原始族保存到常用的文件夾中。見下圖：

但是，如果修改了原始族，則需要將該族重新載入項目以查看更新后的族。

1、在“文件”菜單上，單擊“從庫中載入”“載入族”。

2、定位到族庫或族的位置。

3、選擇族文件名，然后單擊“打開”。

三、創建標準構件族的常規步驟

1、選擇適當的族樣板。

2、定義有助于控制對象可見性的族的子類別。

3、布局有助于繪制構件幾何圖形的參照平面。

4、添加尺寸標注以指定參數化構件幾何圖形。

5、全部標注尺寸以創建類型或實例參數。

6、調整新模型以驗證構件行為是否正確。

7、用子類別和實體可見性設置指定二維和三維幾何圖形的顯示特征。

8、通過指定不同的參數定義族類型的變化。

9、保存新定義的族，然后將其載入新項目然后觀察它如何運行。

四、什么是參照平面、是參照、定義原點？

1、在學習制作構件族之前，我們應當先了解幾何基本概念：

參照平面：設定參照平面后才可以對該族進行尺寸標注或對齊該族。

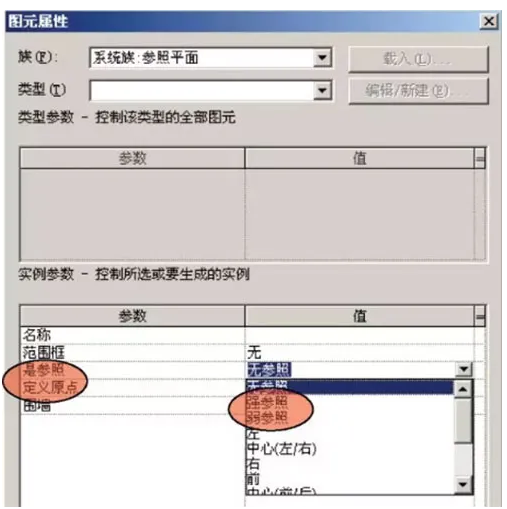

點選參數平面，再點選“圖片屬性”按鈕，即出現下列對話框：

2、是參數：“是參數”屬性指定在族的創建期間繪制的“參照平面”是否為項目的一個參照。所以可以對該族進行尺寸標注或對齊該族。幾何圖形參照可設置為強參照或弱參照。強參照的尺寸標注和捕捉的優先級最高。弱參照的尺寸標注優先級最低。因為強參照首先預高亮顯示，將族放置到項目中并對其進行尺寸標注時，可能需要按TAB鍵選擇弱參照。

3、定義原點：“定義原點”屬性指定正在放置的對象上的光標位置。例如，放置矩形柱時，光標放置于該柱造型的中心線。“定義原點”可以只指定一個參照平面，例如“Metricwindow.rft”的樣板。只要是墻就能插入窗戶，不需要定義交點。請體會！

教程AVI族的實例制作說明

一、萬能窗制作流程

1、創建窗框

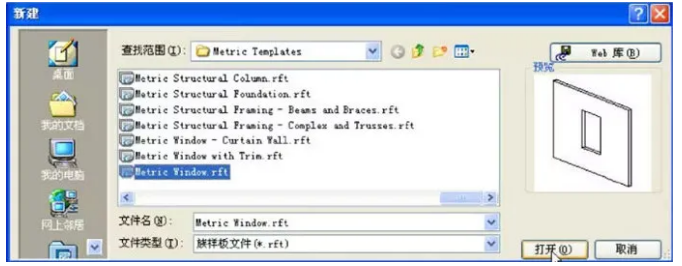

（1）新建族文件，選擇“Metricwindow（公制窗）.rft”為樣板（必須根據各種相應的族樣板創建新的構件族，如窗族可以使用窗或基于墻的族樣板）

（2）用拉伸創建窗框，拾取墻中心線為工作平面，沿洞口邊線繪制矩形并鎖定其位置，將矩形向內偏移60。請注意工作平面的設定和鎖定的應用。

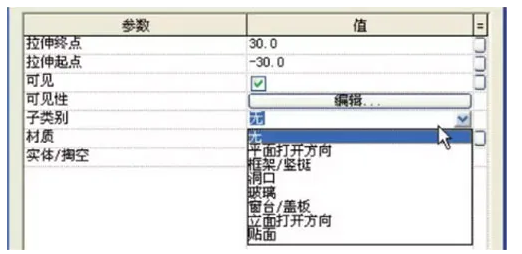

（3）設置拉伸起點、終點為正、負30，設定其子類為框架/豎梃，完成繪制。設定其子類別為框架/豎梃：

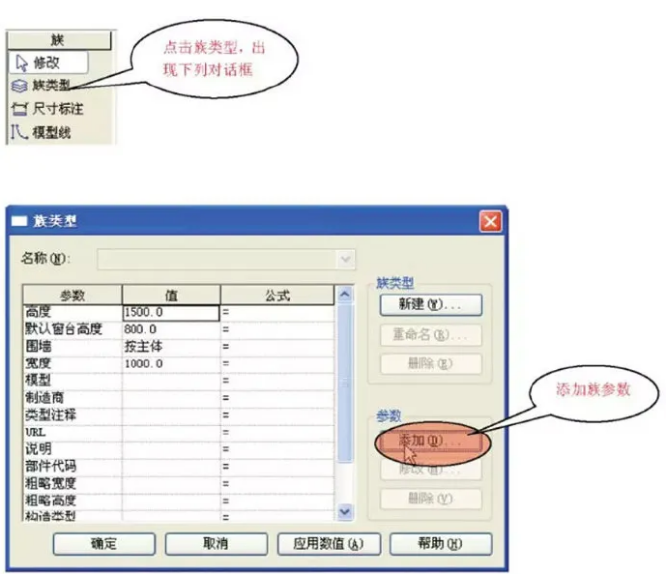

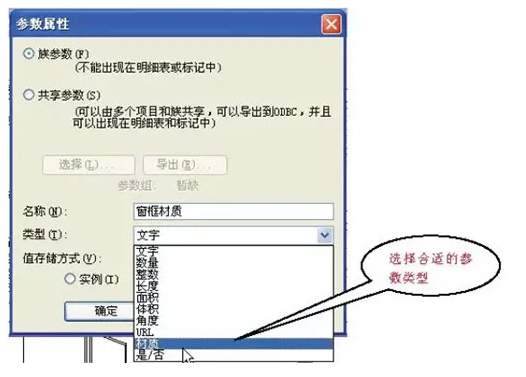

（4）添加“窗框材質”參數，在材質庫中添加“塑鋼窗框”的材質

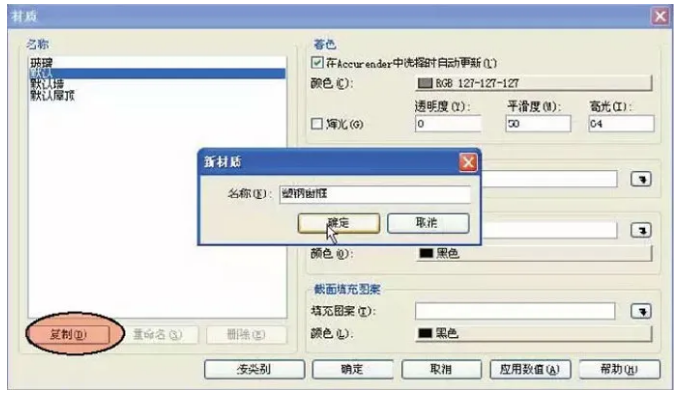

在材質庫中創建新的材質，先復制，再重命名。

給窗框指定材質參數

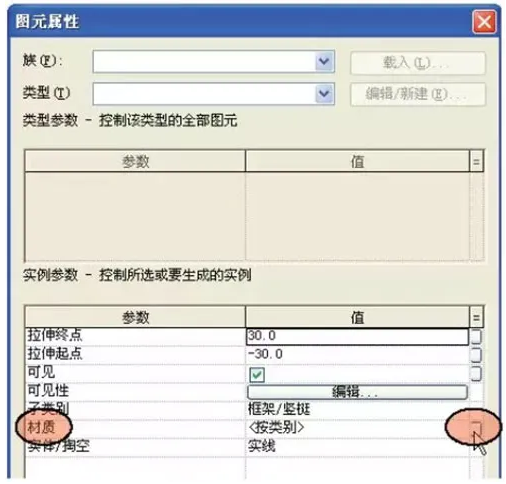

先點選窗框，再點選“圖片屬性”，出現下列對話框：

（5）設置窗框可見性為三維和前/后視圖

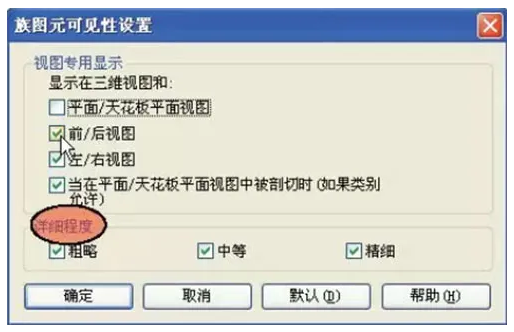

先點選窗框，再點選“可見性...”，出現下列對話框：

可以控制物體在不同視圖的可見性，還可以控制物體在同一視圖中不同詳細程度時的可見性。

2、創建橫梃

（1）繪制三條橫梃位置參照平面，標注尺寸，使其相等，刪除標注；

（2）標注第一根橫梃位置尺寸；

（3）用拉伸創建橫梃，拾取墻中心線為工作平面，繪制矩形并鎖定其左、右位置

（4）調整其上、下寬度，設置拉伸起點、終點，子類別及材質參數，完成繪制；

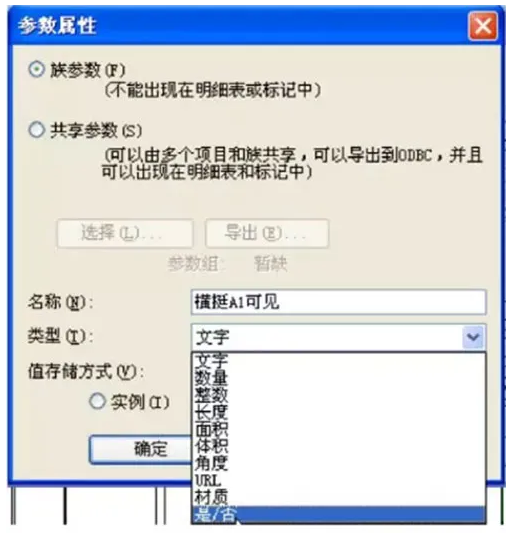

（5）添加“橫梃AI間距”參數，添加“橫梃AI可見”參數

（6）將尺寸標注指定“橫梃AI間距”長度參數標簽

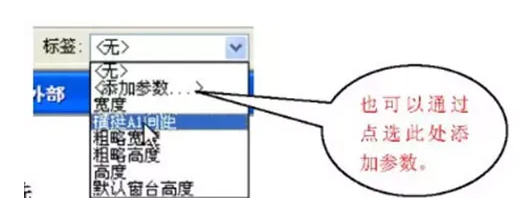

點選尺寸標注，再點選。

給橫梃指定“橫梃可見”參數（構件的可見性參數要在族載入到項目中才能生效）

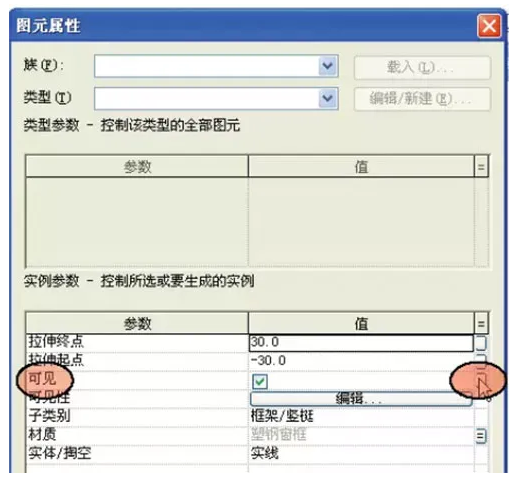

（7）先點選橫梃，再點選“圖片屬性”，出現下列對話框：

（8）設置橫梃可見性為三維和前/后視圖

3、創建其他橫梃和豎梃

（1）用同樣方式創建并設置其余橫豎和豎梃

（2）可以用“連接幾何實體”命令將所有橫梃和豎梃連接在一起，但是此操作將會影響到窗梃的可見性的控制。

4、創建玻璃

（1）用拉伸創建玻璃，拾取墻中心線為工作平面，沿窗框內邊線繪制矩形并鎖定其位置

（2）設置拉伸起點、終點為正、負3，其子類別為玻璃，完成繪制

（3）填加“玻璃材質”參數，給玻璃指定“玻璃材質”參數

（4）設置玻璃可見性為三維和前/后視圖

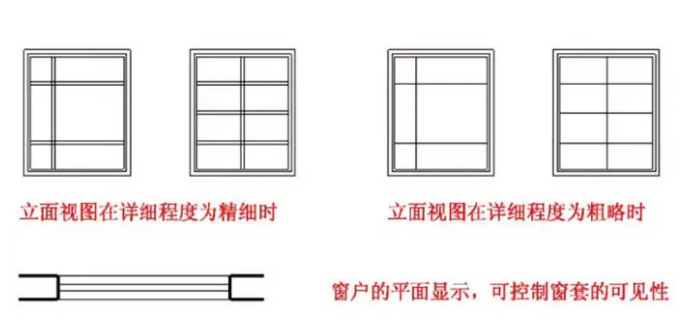

5、繪制窗戶、立面、剖面顯示線（因為我們將窗框，窗梃，玻璃等的可見性都設為三維和前/后視圖在詳細程度為精細時可見。為什么？請體會）

（1）用“符號線”繪制窗戶的平面顯示線，并鎖定其位置；

（2）打開右視圖，繪制窗戶的剖面顯示線，并鎖定其位置；

6、創建窗套

（1）用掃掠創建窗套，拾取外墻面為工作平面；

（2）繪制二維路徑，沿洞口邊線繪制矩形并鎖定其位置，完成路徑；

（3）繪制輪廓，打開右視圖，按實際尺寸繪制輪廓并鎖定起位置；

（4）標注尺寸、鎖定尺寸，完成輪廓，完成掃掠；

（5）標注窗套寬度尺寸，標注窗套厚度尺寸；

（6）添加“窗套厚度”參數，添加“窗套可見”參數；

（7）給窗套指定窗套材質和窗套可見參數，復制“白色涂層窗套”材質；

（8）設置窗套可見性為三維和前/后、左/右視圖；

7、新建窗類型

（1）新建C1620窗類型，修改高度值為2000，豎梃間距為400、800、1200，橫梃間距為500、1000、1500，寬度為1600；

（2）保存族文件

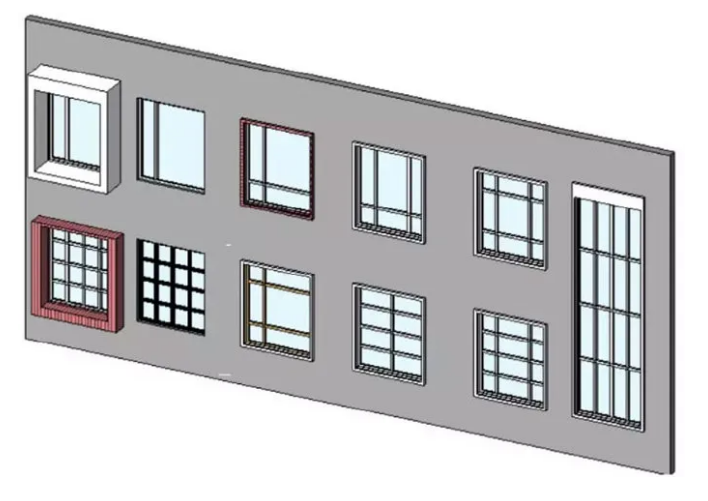

樣板文件中“萬能窗”族通過修改參數所生成的幾種窗類型舉例：

二、萬能窗-陣列制作流程

1、創建豎梃

（1）新建族文件，選擇“MetricGenericModel（公制常規模型）.rft”為樣板

（2）繪制參照平面，其相對位置為960和2280

（3）用拉伸創建豎梃，設置工作平面，繪制立面矩形，調整其左、右寬度為30

（4）設置拉伸起點，終點為正、負30，完成繪制；

（5）標注高度尺寸，添加“豎梃材質”參數，添加“豎梃高度”參數；

（6）將尺寸標注轉成“豎梃高度”參數標簽；

（7）設置豎梃可見性為三維和前/后視圖；

（8）保存文件名為“萬能窗-豎梃.rfa”

2、創建橫梃

用同樣的方法創建“萬能窗-橫梃.rfa”族文件

3、“從庫中載入”豎梃、橫梃族文件，設置參數

（1）選擇“Metricwindow（公制窗）.rft”為樣板，添加窗玻璃后，另存為“萬能窗-陣列.rfa”。

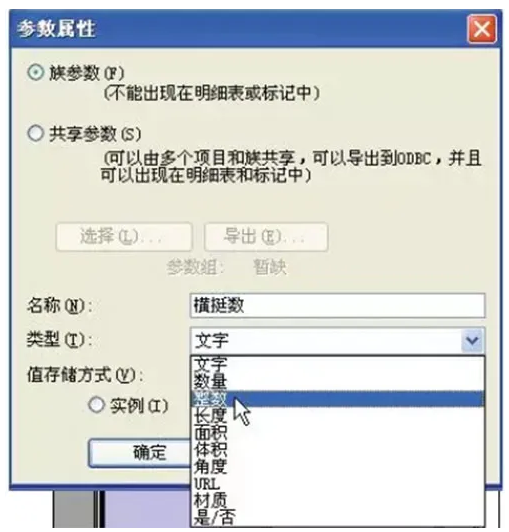

（2）添加“橫梃豎”、“豎梃數”、（參數類型為整數）“橫梃間距”、“豎梃高度”參數

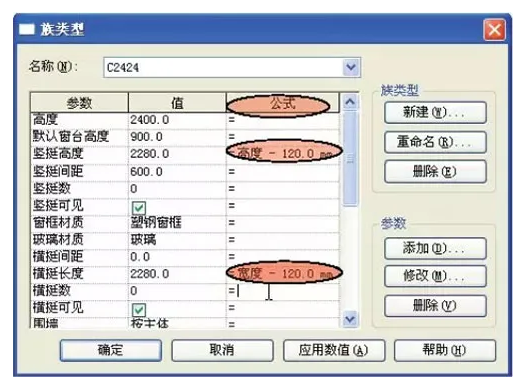

（3）設置“橫梃長度”、“豎梃高度”參數的計算公式

（4）繪制豎梃位置參數平面，標注尺寸，并將其轉成“豎梃間距”參數標簽

（5）“從庫中載入”“萬能窗-豎梃.rfa”和“萬能窗-橫梃.rfa”族文件

（6）用“構件”命令放置豎梃，在立面上將豎梃和參照平面對齊并鎖定

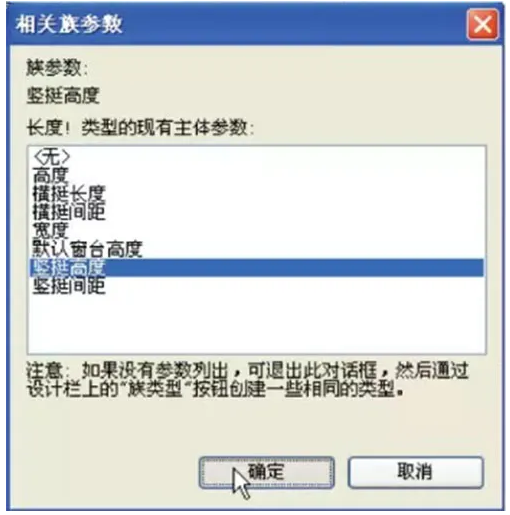

（7）給豎梃指定豎梃高度和豎梃材質參數，將嵌套族中的參數和現有族參數相關聯。

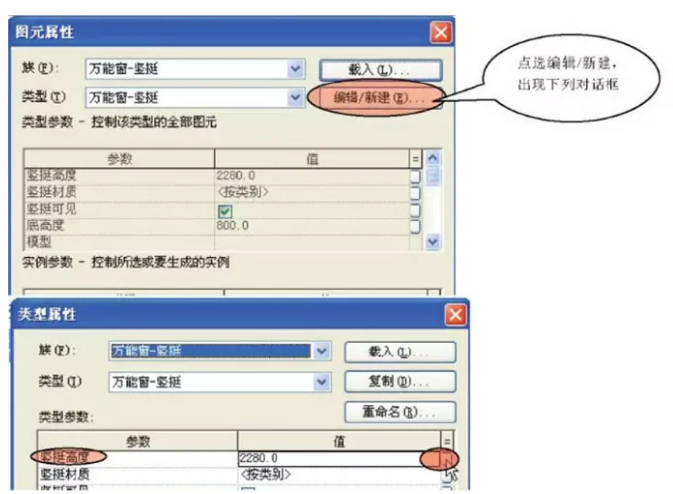

（8）先點選窗框，再點選“圖元屬性”，出現下列對話框

4、陣列豎梃

（1）陣列豎梃，項目數為3個，拾取陣列起點和終點，確認選中成組并關聯

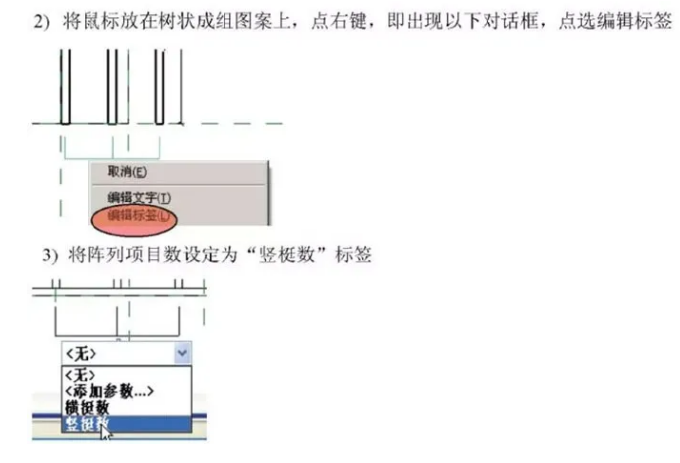

（2）將項目數轉成“豎梃數”標簽，將第3根豎梃和參照平面對齊并鎖定

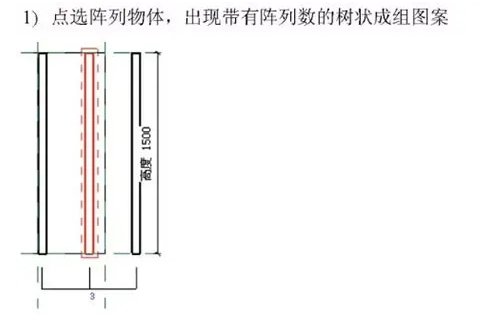

點選陣列物體，出現帶有陣列數的樹壯成組圖案

（3）標注第1根和第3根豎梃底部和窗框位置尺寸并鎖定，請體會

（4）設置“豎梃數”參數值為3

5、陣列橫梃

用同樣的方法放置并陣列橫梃

6、繪制窗戶平面、剖面顯示線

（1）用“符號線”繪制窗戶的平面顯示線條并鎖定其位置

（2）打開右視圖，繪制窗戶的剖面顯示條并鎖定其位置

7、新建窗類型

（1）新建C3030窗類型，修改高度值為3000，豎梃數和橫梃數為4，寬度為3000

（2）保存族文件

三、萬能門制作流程

1、創建門亮子

（1）新建族文件，選擇“Meticwindow（公制窗）.rft”為樣板制作門亮子

（2）按照洞口尺寸創建好玻璃和窗框后，將洞口刪除，亮子的洞口將由門的洞口來控制，將文件保存為“亮子”。

2、“從庫中載入”門亮子族文件，設置參數

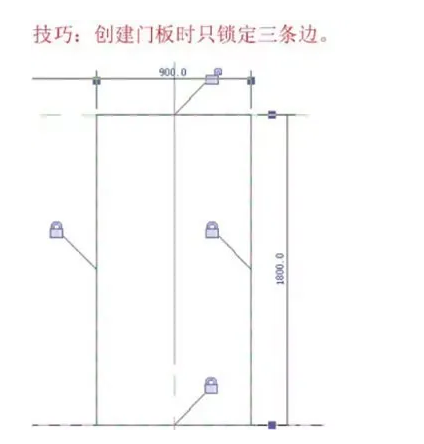

（1）為了減少族的參數和約束，用MetricGenericModelwallbased.rft的樣板創建門的模型，用“洞口”命令在墻上創建門洞、門板，添加“門板高”的長度參數

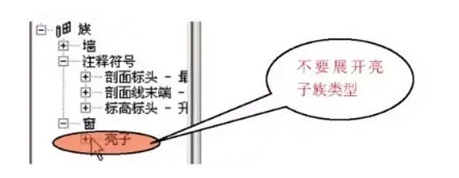

（2）萬能門中載入“亮子”的族文件，在項目瀏覽器中將亮子拖拽到墻上，將中心線與門的中心線對齊并且鎖定。

（3）在萬能門中添加相應的參數：添加新參數“顯示亮子”的“是/否”參數來控制是否實現亮子，“亮子高”的長度參數來控制亮子高度。

（4）亮子作為嵌套族載入進來后，使其參數與門的參數相關聯：底高度=門板高，可見性=顯示亮子，高度=亮子高，寬度=寬度，這樣通過改變門的參數就可以直接控制亮子的參數。

3、創建條件公式以控制族參數值

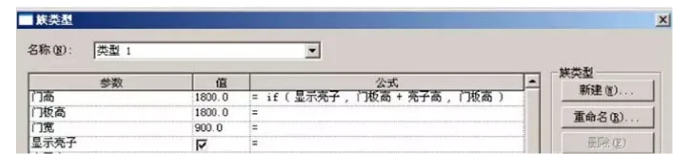

（1）用參數“門高”來控制萬能門的總高度，顯示亮子的時候高度等于門板高加上亮子高，不顯示亮子時高度等于門高，此處可用條件參數控制，即門高=if（顯示亮子，門板高+亮子高，門板高）。

（2）用掃掠繪制門套，以下步驟省略（注意門的平面顯示）

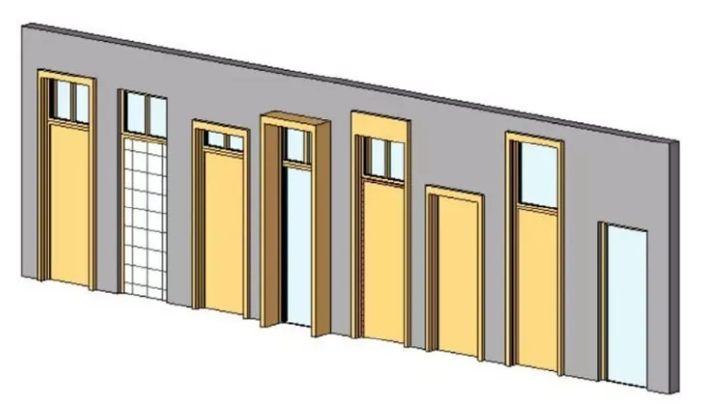

樣板文件中“萬能門”族通過修改參數所生成的幾種類型舉例：
