1. 打開Revit軟件并創建新項目。在Revit的起始界面中，選擇“新建項目”或“新建模型”，然后選擇所需的模板類型。
2. 在項目中選擇一個合適的視圖，例如“平面”或“3D”視圖。這將成為您繪制梁的工作區域。

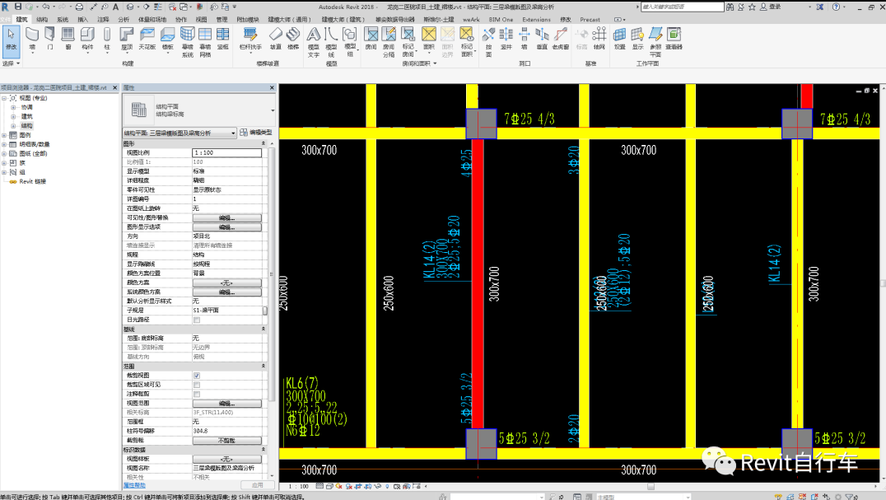

3. 在Revit的工具欄上選擇“結構”選項卡，然后在“梁”工具欄中選擇“梁”命令。
4. 在繪圖區域中，單擊鼠標左鍵以確定梁的起點。然后，通過拖動鼠標確定梁的方向和長度?？梢酝ㄟ^鍵入數值來精確控制梁的尺寸。

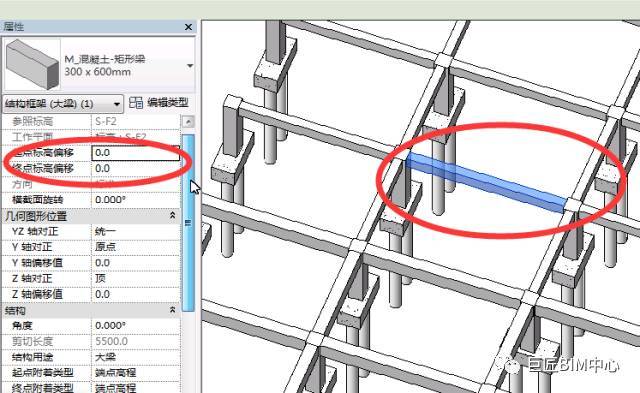

5. 確定梁的截面形狀。在Revit中，可以選擇不同的梁截面形狀，例如矩形、T形、I形等。在“屬性”菜單中，選擇所需的截面形狀并確定尺寸。
6. 在繪圖區域中，單擊鼠標左鍵以確定梁的結束點。此時，Revit將自動生成梁的幾何圖形并顯示在工作區域中。
7. 對于更復雜的梁結構，可以使用Revit的其他工具和命令來繪制支撐、剪力墻等附屬部件，并確保梁的正確連接和支撐。
8. 在繪制完成后，保存Revit項目并進行必要的調整和修改。您可以使用Revit的編輯和修改工具來調整梁的尺寸、位置和截面形狀。
繪制Revit梁需要一定的技術和經驗，但準確的繪制可以提高建筑設計的質量和效率。通過使用Revit的豐富功能和工具，可以更好地理解和展示建筑結構，并確保施工過程的準確性。
