Revit是一種專業的建筑信息模型（BIM）軟件，它可以幫助建筑師和設計師繪制建筑平面圖和施工圖等。在Revit中，繪制電線管是一個常見的任務，本文將介紹如何在Revit中繪制電線管。
首先，我們需要打開Revit軟件并創建一個新項目。然后，在項目瀏覽器中選擇“電氣”選項，并在視圖中選擇一個合適的平面圖或立面圖。
接下來，我們需要添加電線管的族類型。在Revit軟件中，族類型是一種特定的元素，可以被重復使用。點擊“插件”選項卡，然后選擇“新建族”按鈕。在彈出的窗口中，選擇“電氣”類型，并點擊“確定”按鈕。
在族編輯器中，我們可以根據需要設計電線管的形狀和尺寸。根據建筑設計的實際情況，可以選擇圓形、矩形或其他多邊形的截面形狀。在族編輯器中，我們可以使用線工具、圓工具和多邊形工具來繪制電線管的形狀。
完成電線管的形狀設計后，我們需要將其保存并加載到Revit項目中。點擊族編輯器頂部的“保存并加載”按鈕，然后選擇合適的位置保存該族文件。在族文件保存后，我們需要在Revit項目中加載該族文件，點擊“插件”選項卡，然后選擇“加載族”按鈕，并選擇保存的族文件。

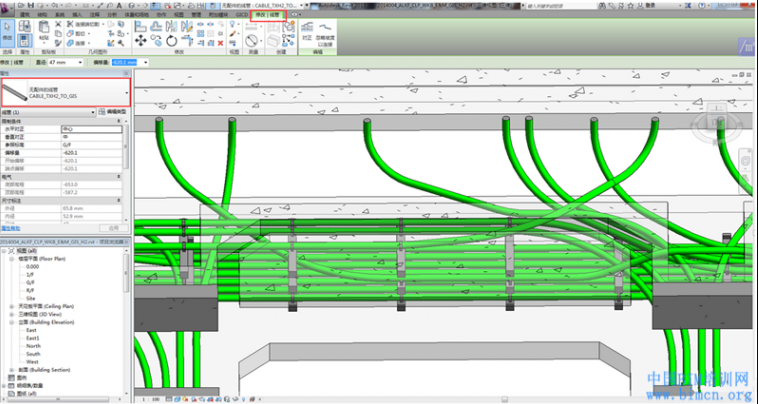

一旦電線管的族文件加載到Revit項目中，我們就可以在平面圖或立面圖中繪制電線管了。選擇“電氣”選項卡中的“配管”工具，然后選擇適當的電線管族類型。點擊平面圖中的起點，然后繪制電線管的路徑。在需要轉彎的位置，可以使用拐角連接電線管的不同段。
繪制完電線管路徑后，可以調整其長度和高度。選擇電線管，然后點擊“修改”選項卡中的“屬性”按鈕，在屬性窗口中可以調整電線管的尺寸和高度。
最后，我們可以將電線管與其他元素連接起來，如電線、插座和開關等。選擇“電氣”選項卡中的“連接”工具，然后選擇需要連接的元素，將其與電線管進行連接。
通過以上步驟，我們可以在Revit中繪制電線管。通過使用族類型、調整尺寸和連接其他元素，我們可以根據建筑設計的需要繪制出高效、準確的電線管系統。
