橄欖山快圖主要有六個工具
一、測量多段線長度
點擊“測量多段線的長度”按鈕，就可以開始測量。依次點擊多段線的端點，左下方的狀態欄會顯示相關信息，完畢之后按“ESC”鍵，即可彈出測量結果。
二、生成電氣系統圖
注：使用本工具，畫平面圖時最好使用我們提供的配電箱族。

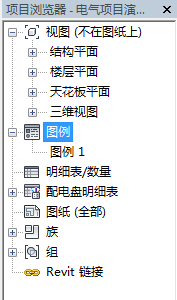

畫好平面圖后，在項目瀏覽器的“圖例”下新建一個圖例視圖，如下圖的“圖例1”：
雙擊“圖例1”，使“圖例1”成為當前視圖（包括之后介紹的所有系統圖都要在“圖例”視圖中生成，后面不再重復介紹這一步驟）。然后點擊“電氣系統圖”按鈕，會彈出選擇生成類型的對話框，如下圖：
這里可以選擇橫向和豎向系統圖，選擇好后點擊“確定”，即可生成系統圖。
三、生成電消防系統圖
點擊“消防系統圖”按鈕，即可生成系統圖。
四、生成供水系統圖
要生成給水系統圖，要求平面圖中的管道要連接完好，入水端要開口，但其他地方不得有開口。
程序通過水管的系統名稱識別供水系統，所以水管系統的系統名稱應該有“冷水系統”、“給水系統”、“供水系統”等字樣。水管系統的系統名稱查看和修改見附錄。
點擊“給水系統圖”按鈕，彈出如下對話框：
在對話框中的下拉列表中選擇要生成的系統后，點擊“確定”即可生成系統圖。
五、生成排水系統圖
程序通過水管的系統名稱識別排水系統，所以水管系統的系統名稱應該有“排水系統”、“污水系統”等字樣。水管系統的系統名稱查看和修改見附錄。
點擊“排水系統圖”按鈕，即可生成系統圖。
六、生成噴淋系統圖
程序通過水管的系統名稱識別噴淋系統，所以水管系統的系統名稱應該有“噴淋”的字樣。
水管系統的系統名稱查看和修改見附錄。
點擊“消防噴淋系統圖”按鈕，即可生成系統圖。
