來源：施加咨社
像這種坡屋頂我們可以觀察到，它的屋頂輪廓都是帶有坡度的，那我可以通過添加定義坡度的方式來繪制出該屋頂。

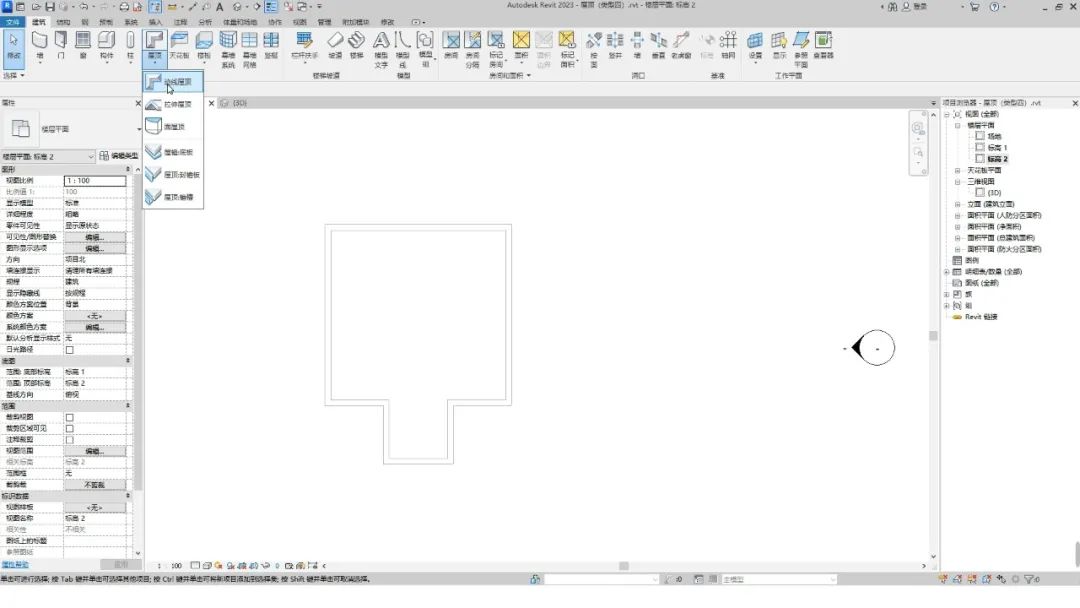

點擊建筑選項卡中的屋頂按鈕，選擇跡線屋頂。

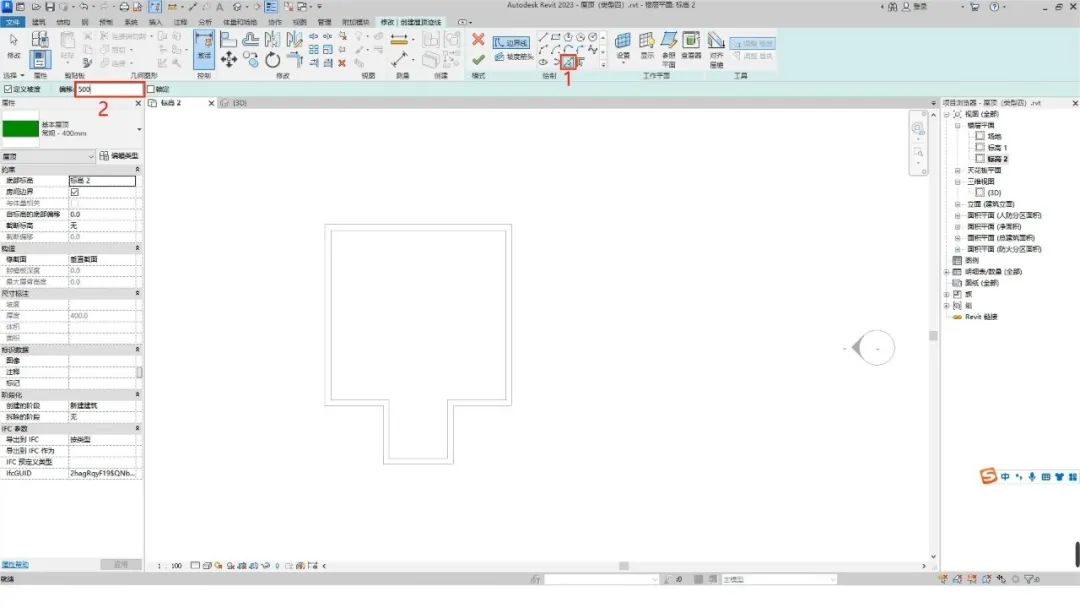

選擇使用拾取線工具，在選項欄中將偏移值修改為500。
拾取墻邊緣將屋頂跡線繪制出來。

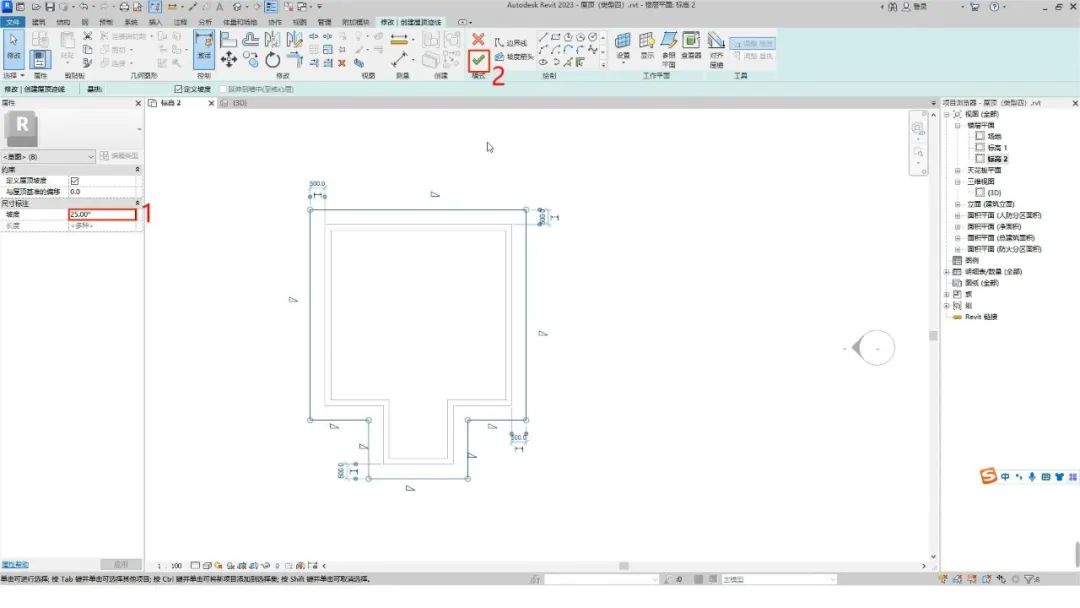

選中所有線，添加坡度值為25°，然后再點擊完成按鈕，

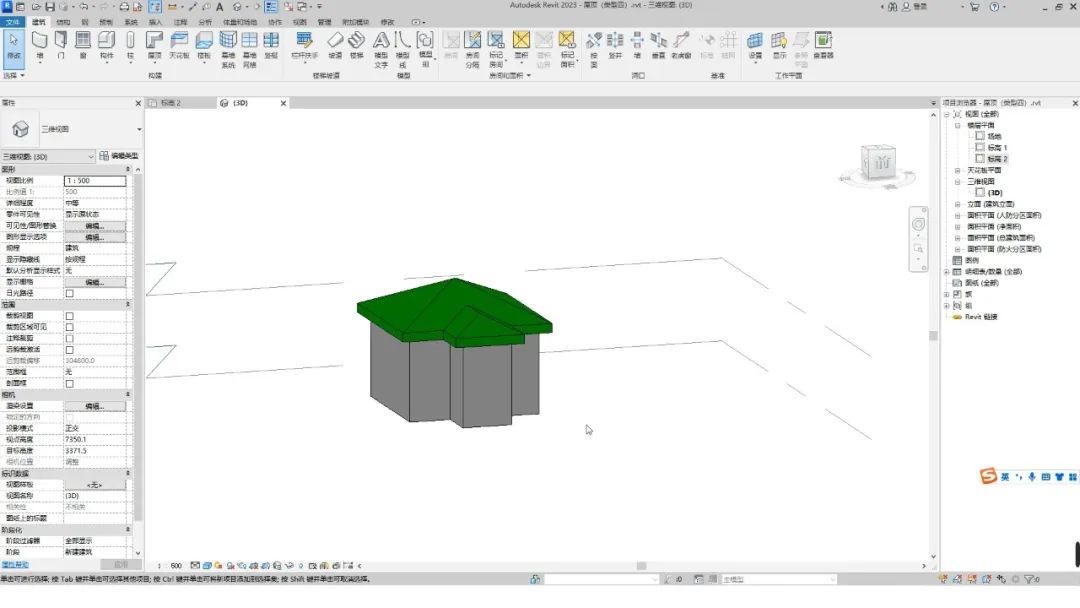

切換到三維視圖觀察一下。完成
