當族中具有多種規格類型的時候，如果我們一個一個到族環境中去編輯是比較費時間的，還容易出錯誤，有沒有提高效率的編輯方式呢？

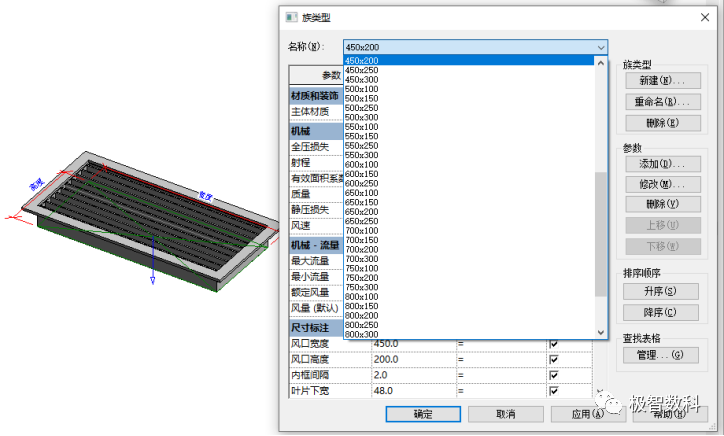

下面就以圖1中百葉風口_單層族為例進行編輯說明。
圖1

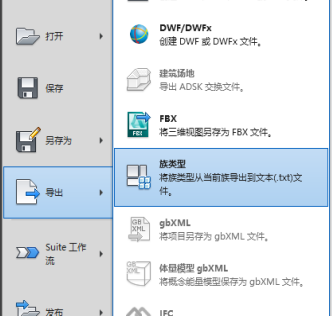

剛開始我們會選擇一個族樣板先創建一個類型的族，并在此基礎上面進行規格類型的添加，創建好一個類型后，用戶可以利用圖2中revit自帶的導出功能導出族類型并存儲成.txt文本格式。
圖2

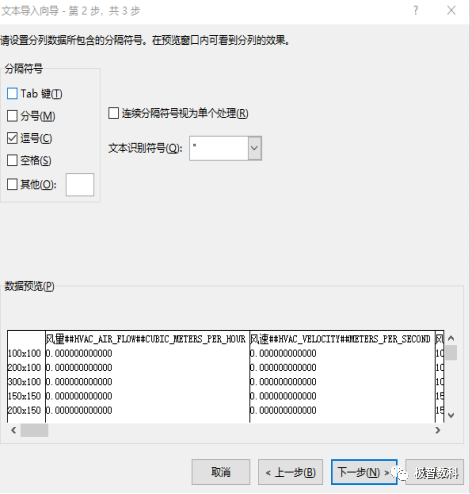

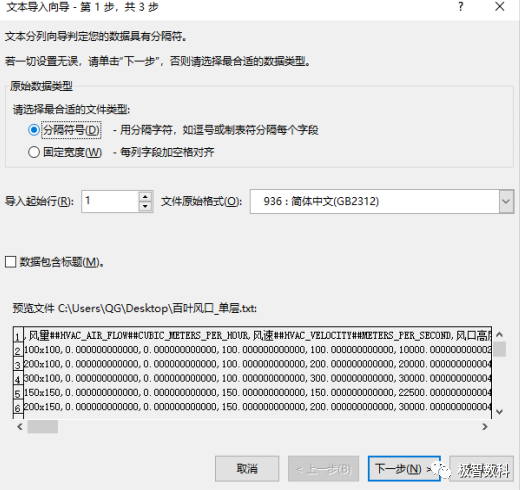

用戶用excel打開導出的.txt文本格式，按照圖3所示進行設置即可。
圖3

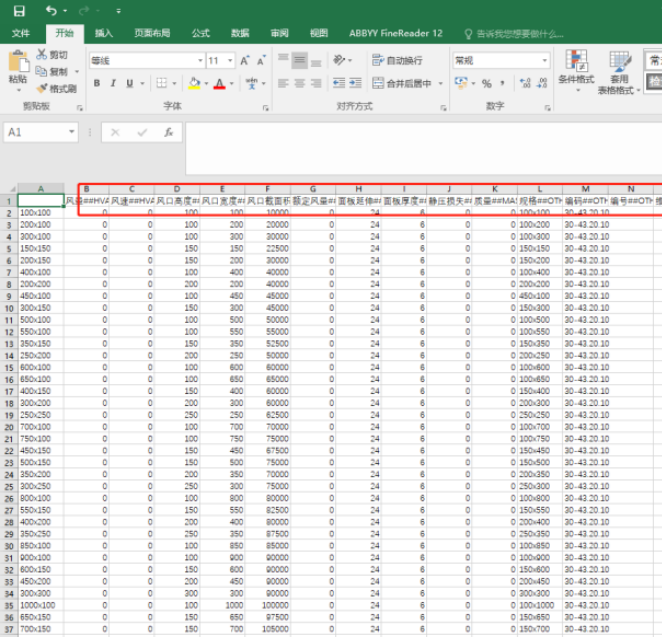

此時，用戶可以在圖4所示excel表格中進行規格類型、材質等參數的批量編輯，通過此種方式編輯后保存成.CSV格式進行保存，再通過revit自帶的導入族類型命令導入即可實現多規格族的批量編輯。
圖4
通過此種批量編輯方式不僅提升了編輯效率而且保證了編輯的正確性，讓我們的工作事半功倍。
