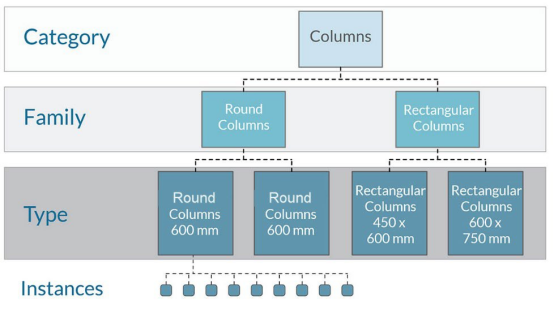

Revit模型中采用的數據結構如圖1所示，為四級樹狀結構，從上往下依次為Category（類別）、Family（族）、Type（族類型）和Instance（實例，又稱圖元）。
類別（Category）是最高層級，例如結構柱、門、墻、風管、管道、橋架、房間、空間等；族（Family）是某一類別中圖元的類，是根據參數(屬性)集的共用、使用上的相同、圖形表示的相似來對圖元進行的分組。例如結構柱的類別下，有圓形結構柱、矩形結構柱、工字型鋼結構柱等不同的族；族類型（Type）是某一種族中圖元的類，是根據尺寸、規格等參數對圖元進行的分組。例如矩形結構柱族，又可細分為截面為500mm×500mm的族類型以及截面為450mm×550mm的族類型等；圖元（Instance）是Revit中的某一個實例，是Revit模型結構中最小的單元。任意一個常規模型、門、窗、結構梁、結構柱、機械設備、管路附件等，都可稱之為一個圖元。
圖1Revit數據結構
所有放置于模型中的圖元（實例）或圖元信息均屬于實例層次，如各類建筑設施的實體（門、窗等）或建筑功能特性的數字化描述（如房間等），并且每個放置的實例都有唯一的標識碼，利用這串標識碼的唯一性可以便捷地將外部數據關聯到建筑構件、建筑空間和設備組件；同時Revit中擁有各類預定義和可自定義的參數，如類別參數（Category Parameter）、族參數（Family Parameter）、項目參數（Project Parameter）、共享參數（Shared Parameter）和全局參數（Global Parameter），其參數化建模的方式可自動協調各實例（圖元）參數之間的關系。這種各圖元參數間的橫向關聯和其所屬類、族、族類型的縱向關聯組成了完整的Revit模型信息的數據結構，也為建筑性能監測數據與Revit模型集成提供了可行的技術路徑。
