來源：BIM小技巧
明細表是revit強大功能之一，因為它可以提取所有構件數據信息，并且可以通過明細表批量更改構件參數信息，還可以輸出數據進行統計
應用

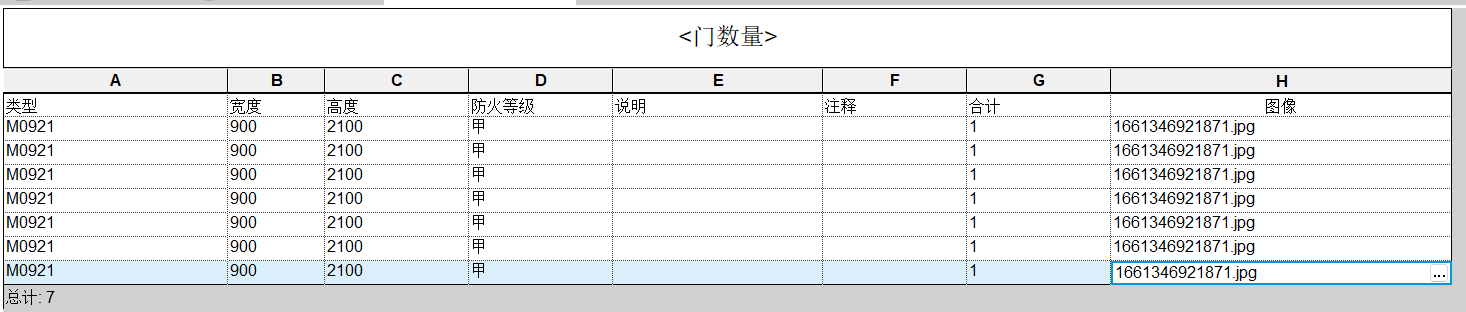

具體應用我就以門明細表為例，我們可以統計門族中所有出現的參數信息，并且可以利用這些參數信息，直接可以當作門窗表來使用，如圖一所示：
圖一

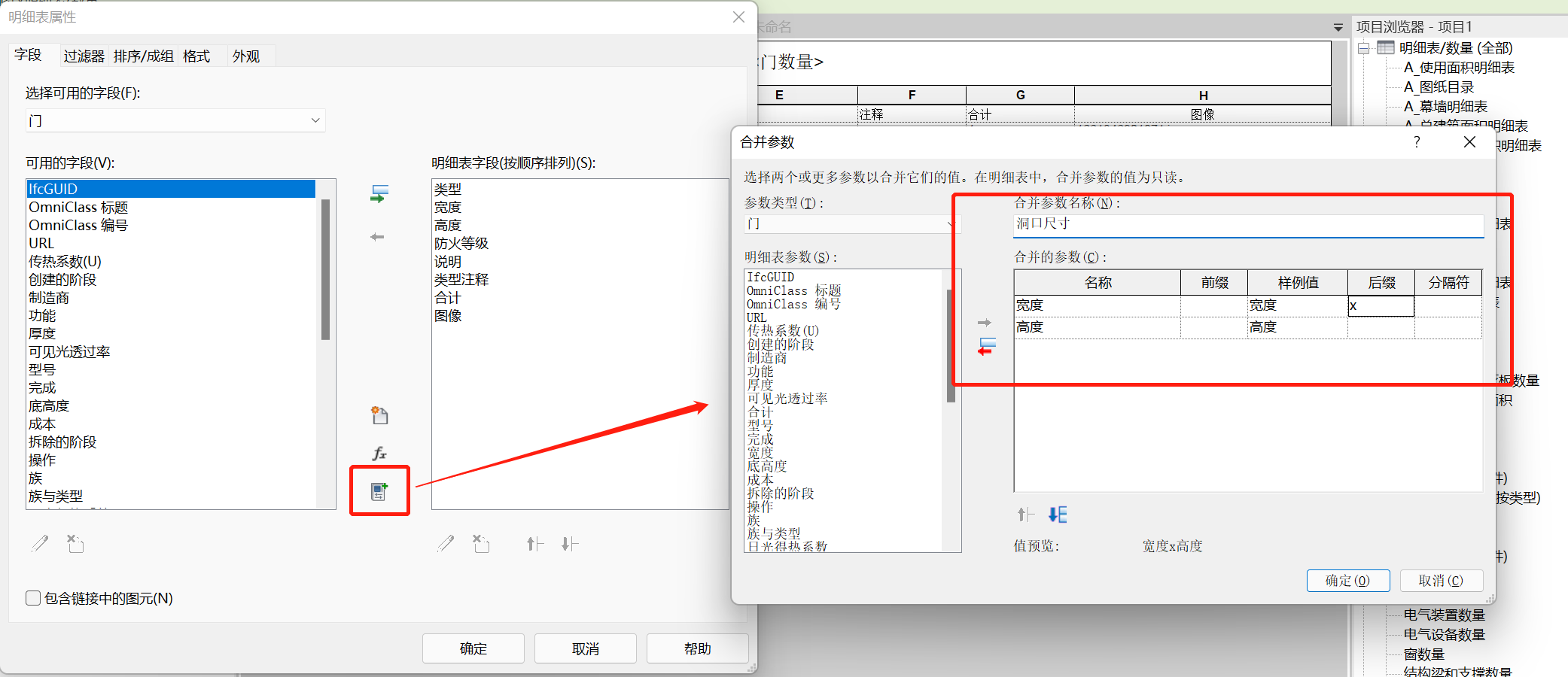

在這里我們利用合并參數這個功能進行深化這個表格，如圖二所示：
如圖二

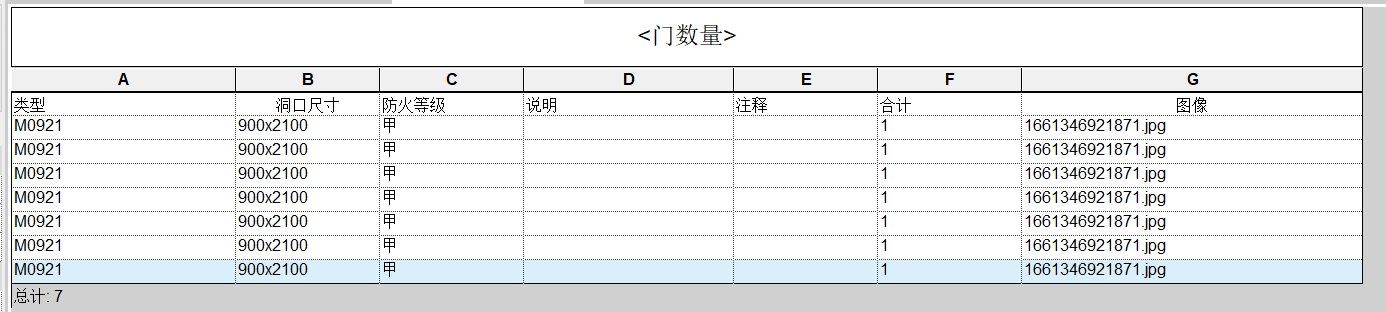

深化過后，我們將寬度和高度這兩個參數合并成洞口尺寸，如圖三所示
圖三

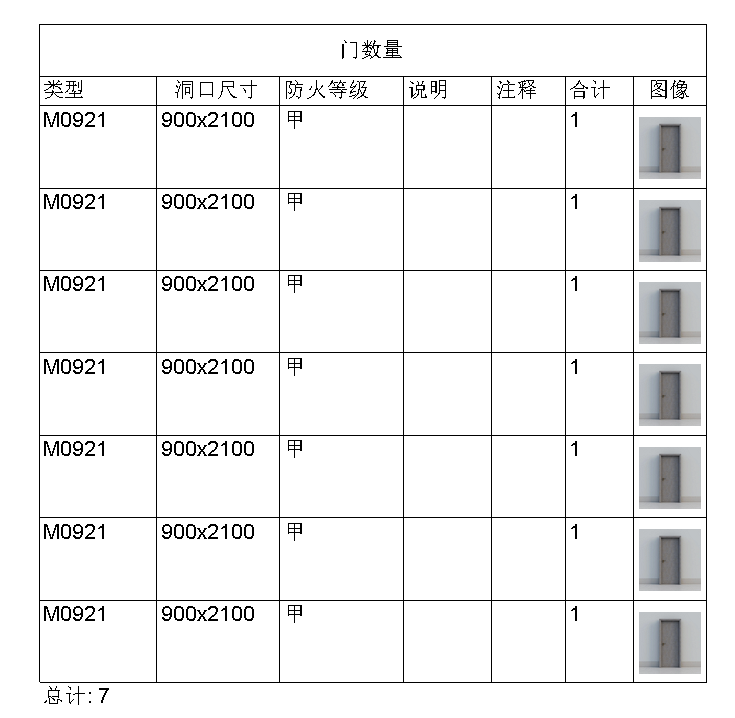

注：明細表還可以插入圖像，我們找到圖像這個實例參數插入我們想要的圖像即可，但是只有將明細表拖入到圖紙里，圖像才會顯示出來，如圖四所示：
圖四
