在建模的過程中，我們經常會發現當你想搭建模型時系統彈出圖元不可見的提示。但是嘗試幾種常規方法之后還是不能解決問題。下面分享的便是其它方法。
要點五、視圖范圍設置

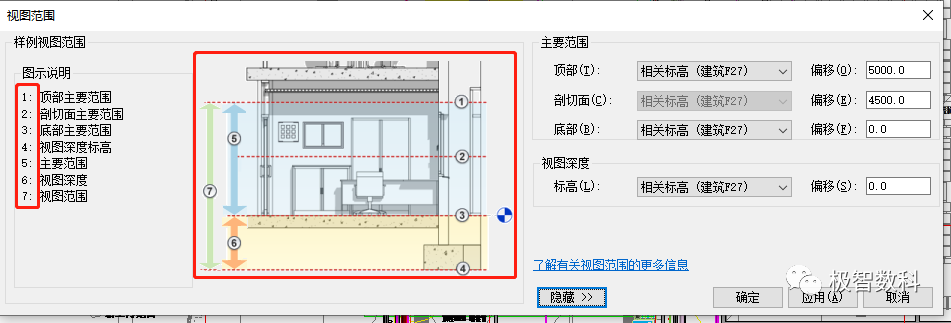

視圖范圍的存在是為了讓我們更精準、更便捷地繪制圖元。他可以控制視圖深度、剖切面等來控制圖元在平面的顯隱性。故此這也會使很多小白摸不著頭腦，所以在查看平面視圖是否有你繪制圖元信息。可先調整視圖范圍中的參數。這個功能可以很好的輔助我們進行不同樓層不同標高的建模。
要點六、裁剪視圖范圍設置

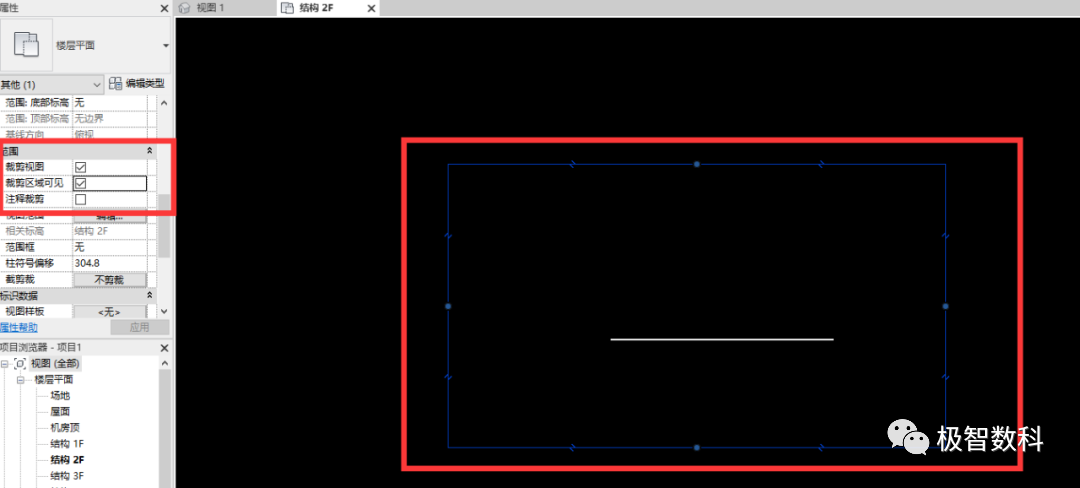

正常狀態下，視圖內會顯示所有的圖元。但有時項目過大、或者是為了減輕電腦負擔會勾選屬性欄中的裁剪視圖和裁剪區域，顯示自己所需要的區域（只有在邊框內的圖元才會顯示）。當取消勾選裁剪區域可見后，裁剪視圖依然有效，但邊框的范圍不再顯示。所以我們在使用裁剪視圖的時候，記得同時勾選裁剪區域可見。

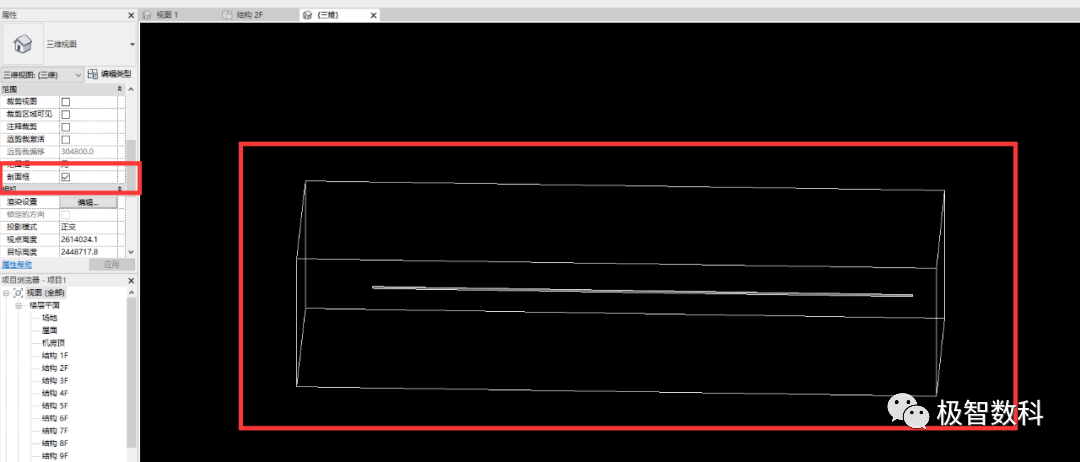

在三維視圖內類似的功能叫剖面框，此功能與裁剪視圖大同小異，不同之處是剖面框且僅在三維視圖內才具有。在勾選了剖面框后，會顯示一個三維邊框，只有在邊框內的圖元才會顯示。而裁剪視圖所則在三維視口內，剖面框的邊框在旋轉視角的時候與圖元的相對位置不會發生改變。而裁剪視圖的邊框在旋轉視角時會與圖元發生相對位置的變化，導致原本在邊框內顯示的圖元移動到邊框外，從而無法顯示。所以我們在三維視圖下一般都采用剖面框。
要點七、永久性隱藏導致的圖元不可見

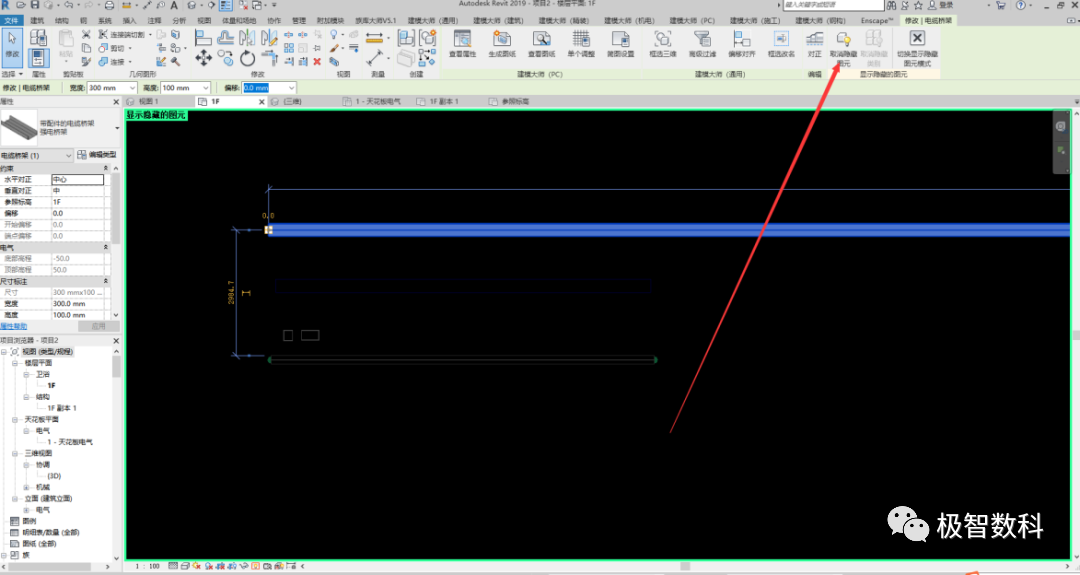

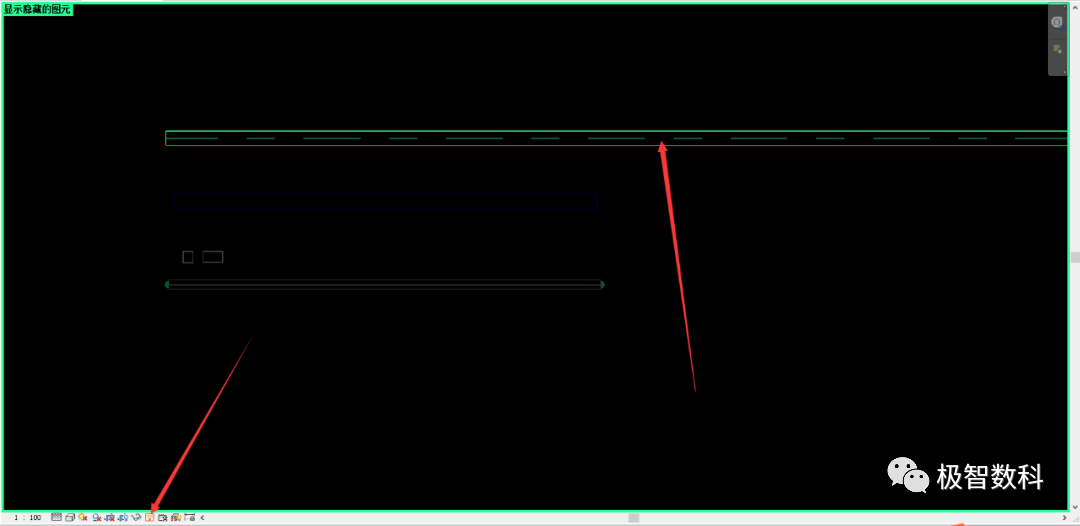

在建模過程中，有時會不小心將圖元永久性隱藏了，那么在此視圖中就查看該圖元信息。這種情況下，我們點擊下方功能欄上的顯示隱藏圖元，這時可以查看所有被永久隱藏所有圖元。
此時選中被隱藏的圖元，然后點擊右上角的取消隱藏圖元即可將其在視口內顯示出來，然后再次點擊顯示隱藏圖元按鈕，回到正常視圖即可。
要點八、階段性設置

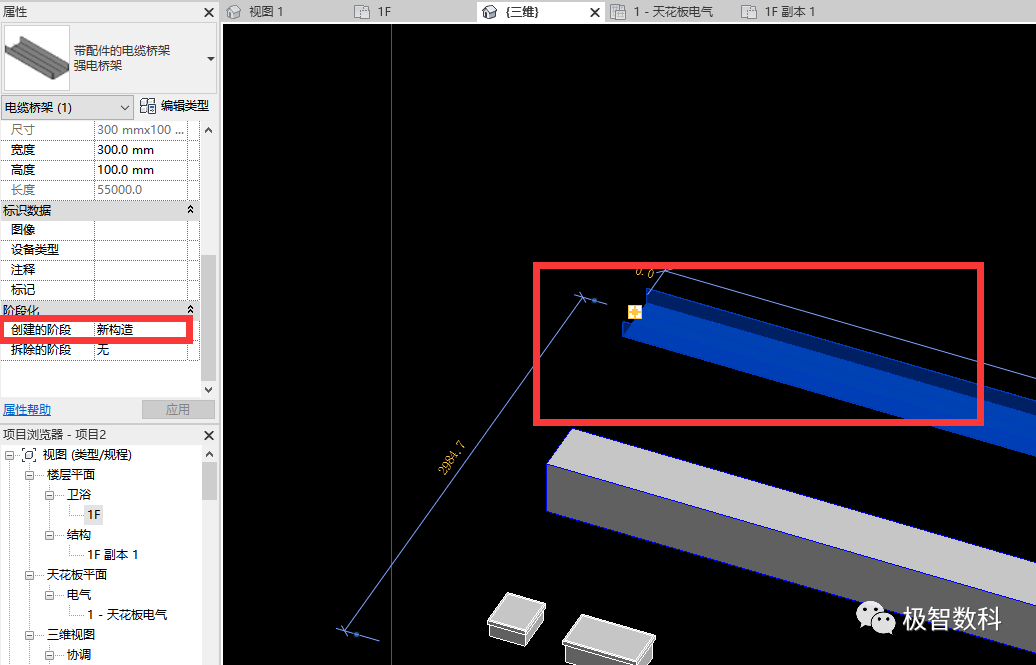

在Revit中，每一個創建的圖元都有其所屬的階段。有時會根據項目的實際情況將不同的圖元信息分別設置在不同的階段；

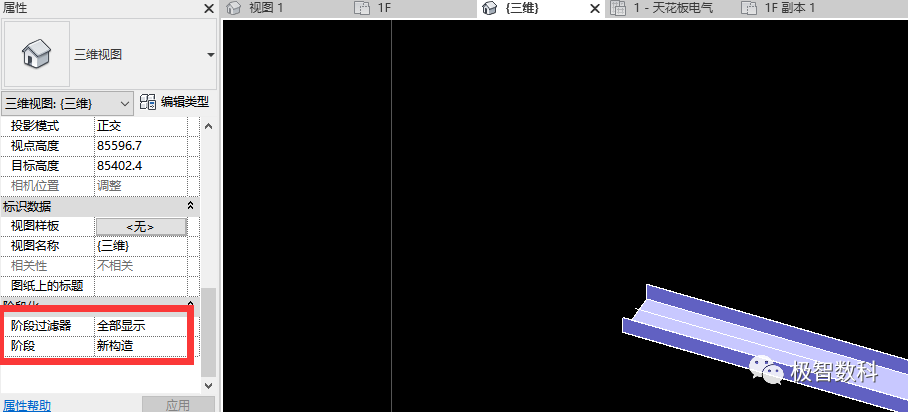

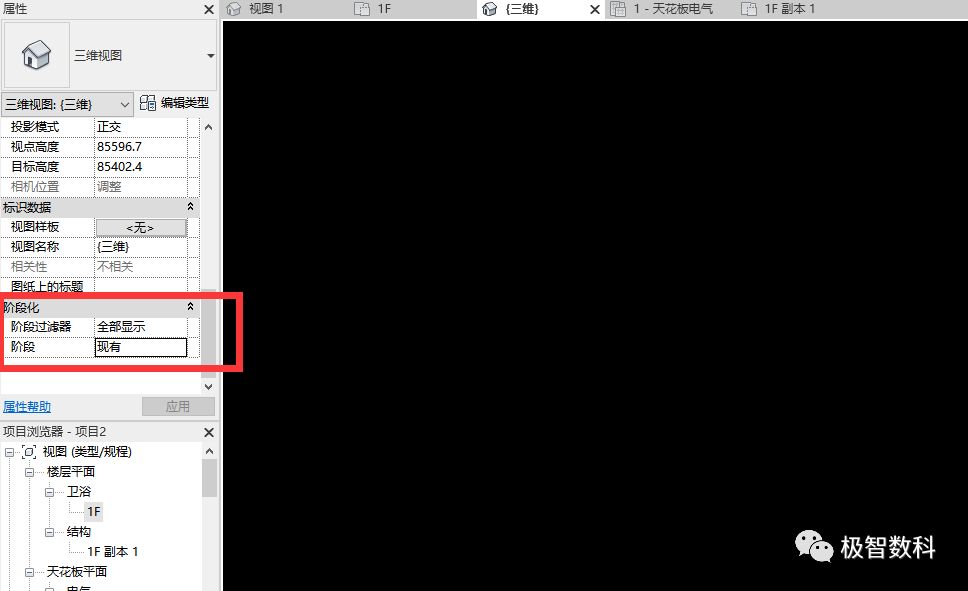

這時，如果視圖顯示設置了階段化顯示，并且所屬階段不是該圖元，那么該圖元就不會在此視圖顯示。如果不知道圖元屬于哪個階段我們可以將階段過濾器設置為全部顯示。
