內容來源：極智數科
在建模的過程中，我們經常會發現當你想搭建模型時系統彈出圖元不可見的提示。但是嘗試幾種常規方法之后還是不能解決問題。下面分享的便是在Revit所有情況和解決方法。
要點一、可見性圖形設置
在可見性圖形設置中控制著可見性、透明度等。在建模過程中為了方便我們會設置樣板文件，由于一些誤操作或者樣板文件的等原因，圖元類別的可見性關閉，就會導致本視圖中不顯示該類別的構建。

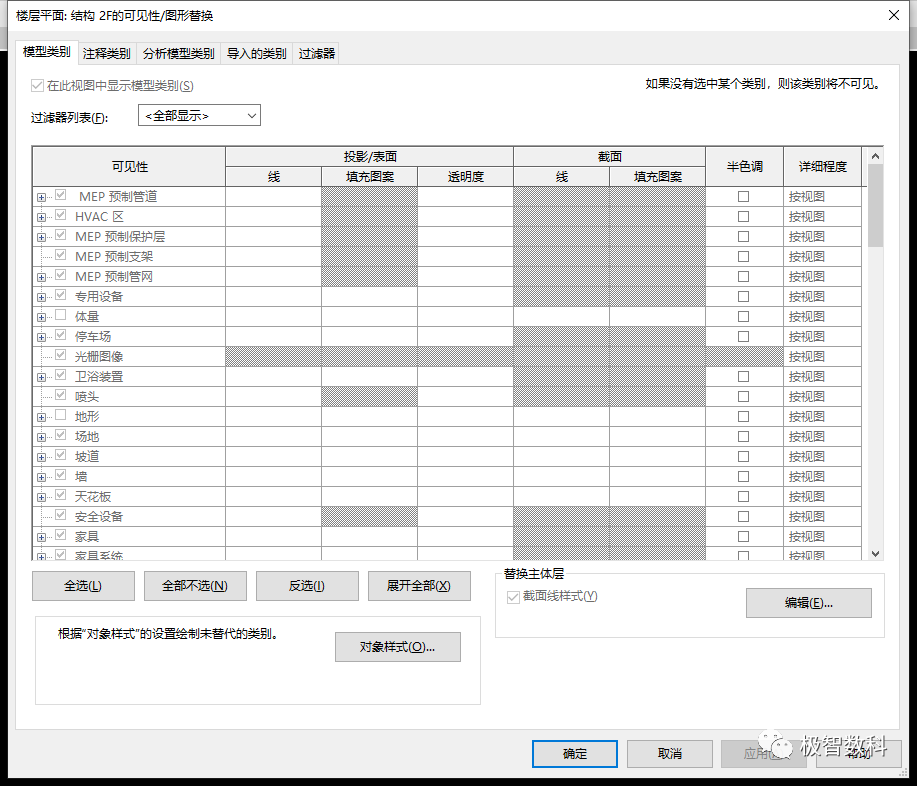

此時首先輸入快捷鍵VV就可以打開可見性視圖頁面，檢查構建類別是否勾選。
如果是視圖樣板設置的問題出現所有的構建類型都為灰色且不可選擇、修改。

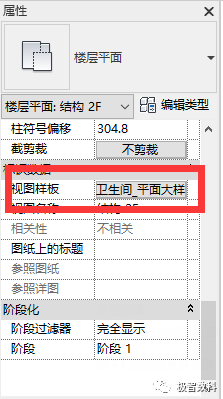

這種情況，我們只需在屬性欄里找到視圖樣板，將其設置為“無”，即可對模型類別進行設置。
要點二、過濾器設置

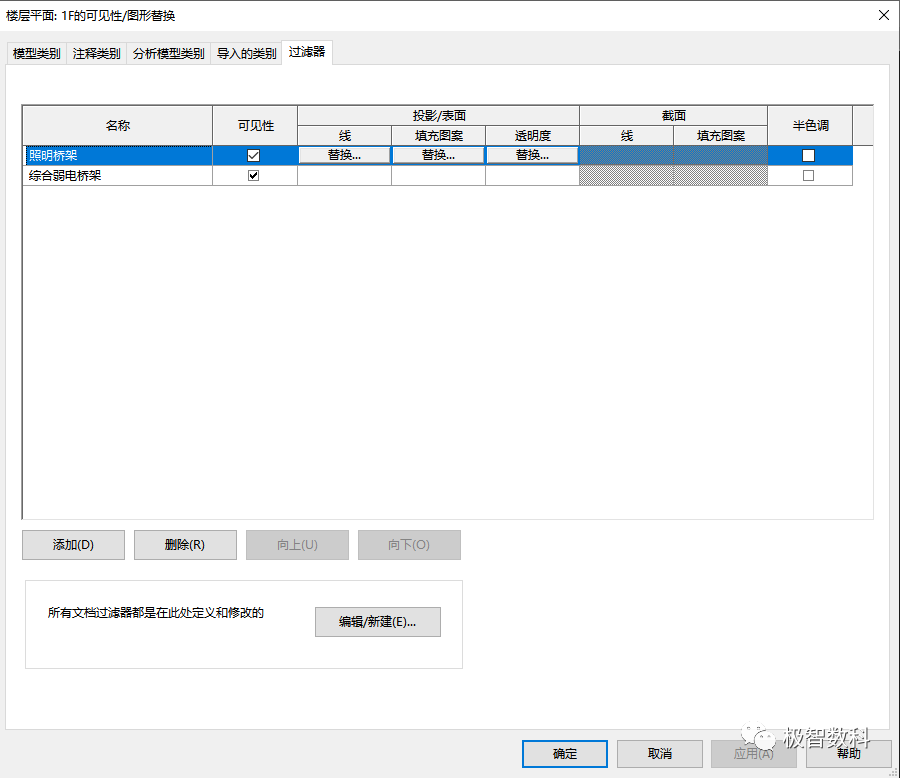

過濾器的作用，既可以對特定的某個圖元進行可見性的設置，也可以對特定的某個圖元添加填充圖案，線條和透明度的顏色方案。如果是過濾器原因只要在你需要選擇的圖元類別前勾上便可以了。
要點三、規程的設置

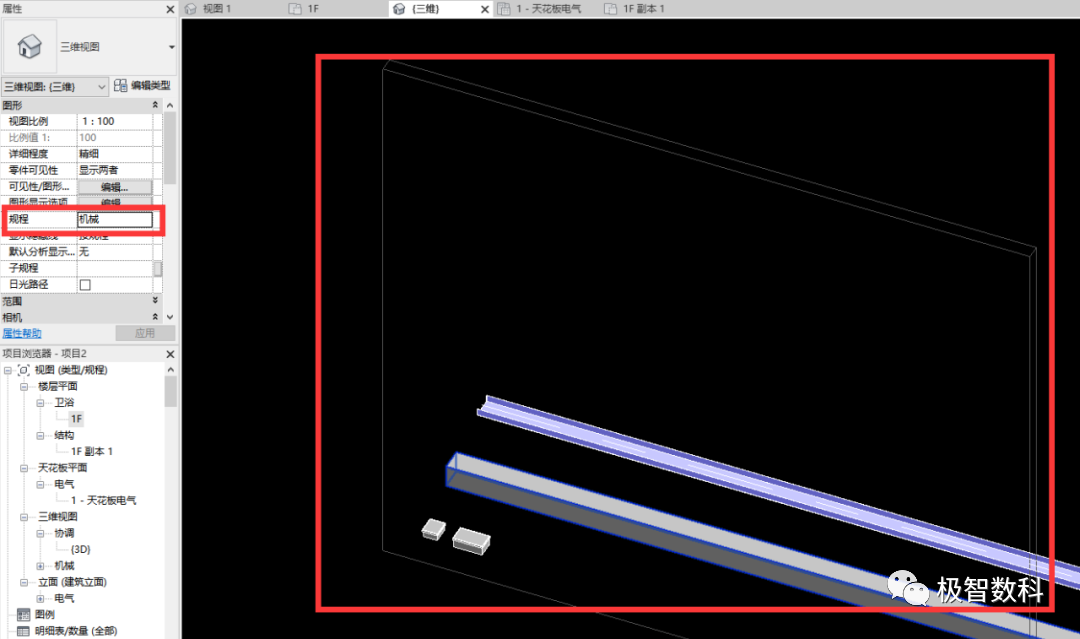

REVIT軟件系統中自帶有各種規程如：機械、電氣、建筑、協調等，當所我們建立的圖元和屬性欄內所設置的規程不一致時，規程外的圖元就會顯示為半色調。此時只需要你將規程匹配上圖元屬性或者直接選擇協調就可以看到你需要的圖元。
要點四、視圖詳細程度的設置

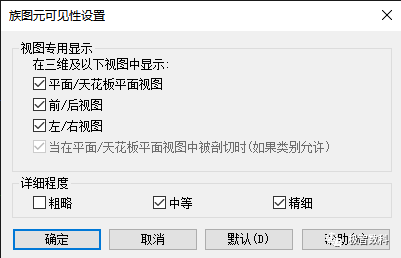

Revit中每個視口都有一個詳細程度的設置。族在制作過程中在特定的詳細程度下才能顯示不同的狀態或者不顯示。
我們在下期繼續分享其它方法。
