內容來源：施加咨社
Revit幕墻轉角連不上怎么辦？相信有小伙伴遇到過這樣的問題，那么我們怎么做才能使Revit幕墻的轉角處完美連接呢？接著往下看就知道了！

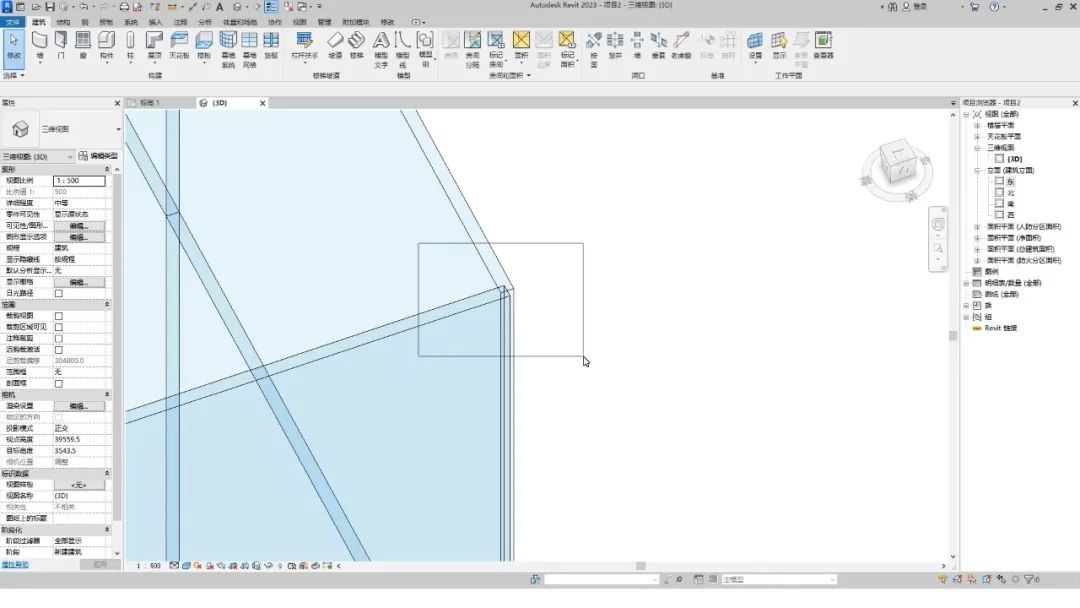

在繪制不同方向的幕墻時，它們的轉角處連接存在著很大的瑕疵。
那這種情況下我們該怎么辦呢？只需要一步：修改幕墻嵌板，就能搞定。

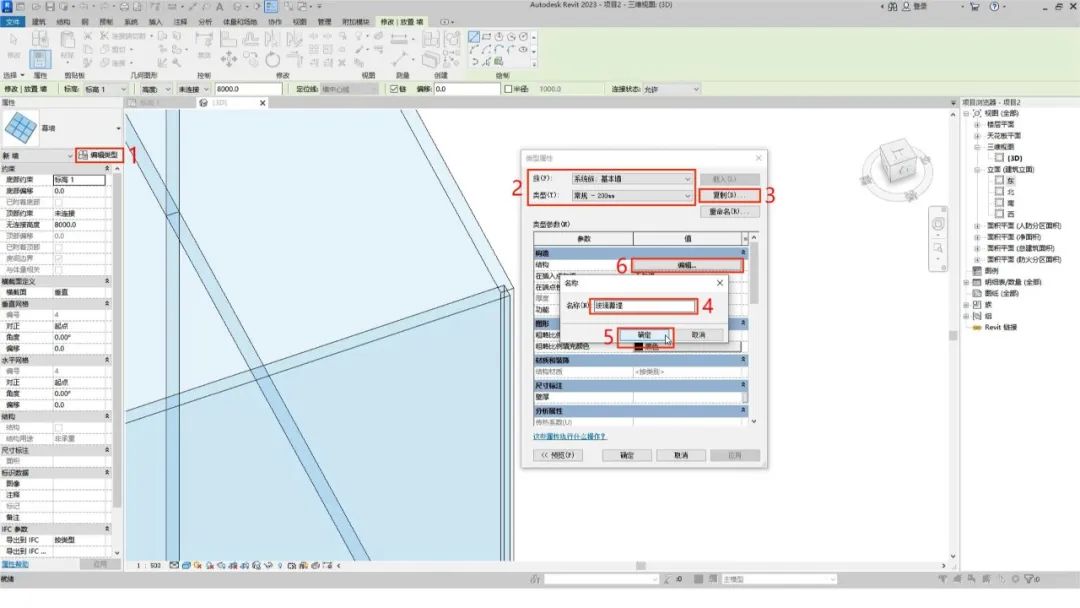

點擊建筑選項卡中的墻按鈕，點擊編輯類型。
將族修改為基本墻，將類型修改為常規200。
點擊復制，重命名為玻璃幕墻，點擊編輯。

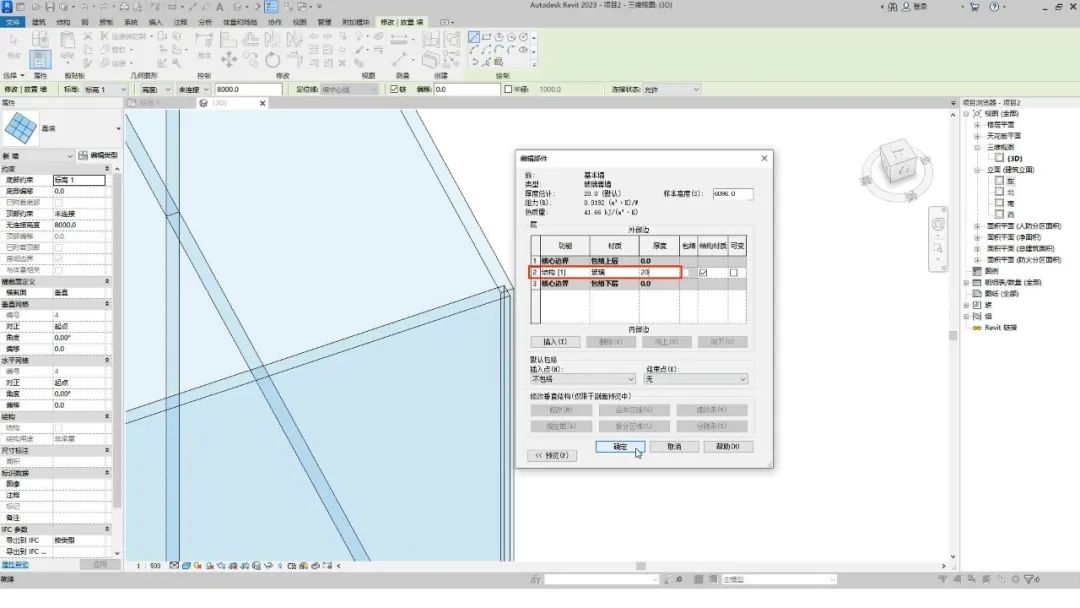

將材質修改為玻璃，將厚度修改為20。
先退出繪制模式，切換到立面視圖。

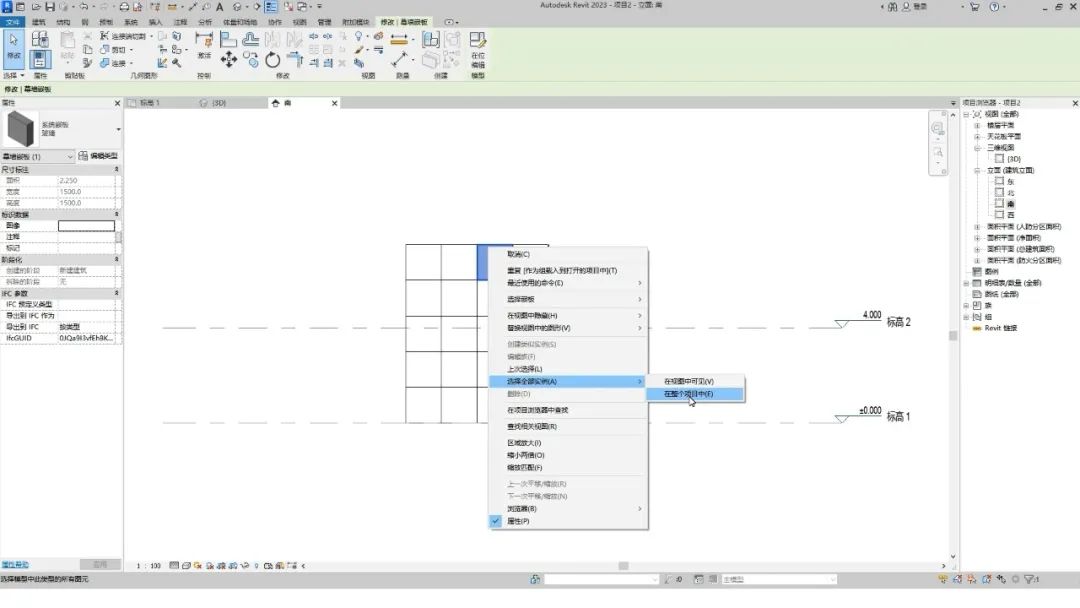

我們任意選中一塊幕墻嵌板，右鍵單擊選擇全部實例，在整個項目中。

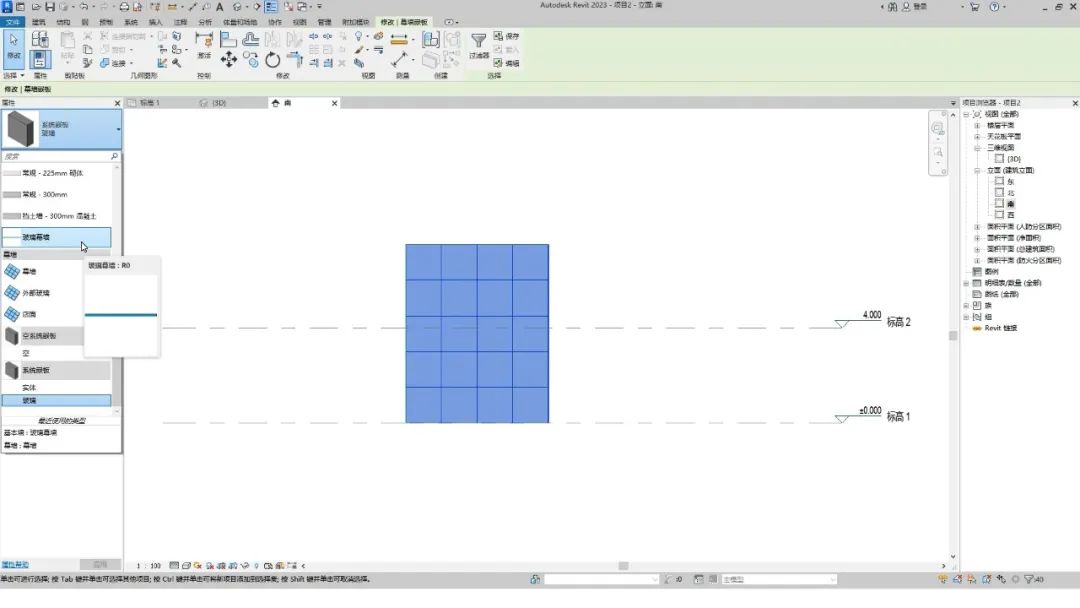

將類型修改為新建的玻璃幕墻。

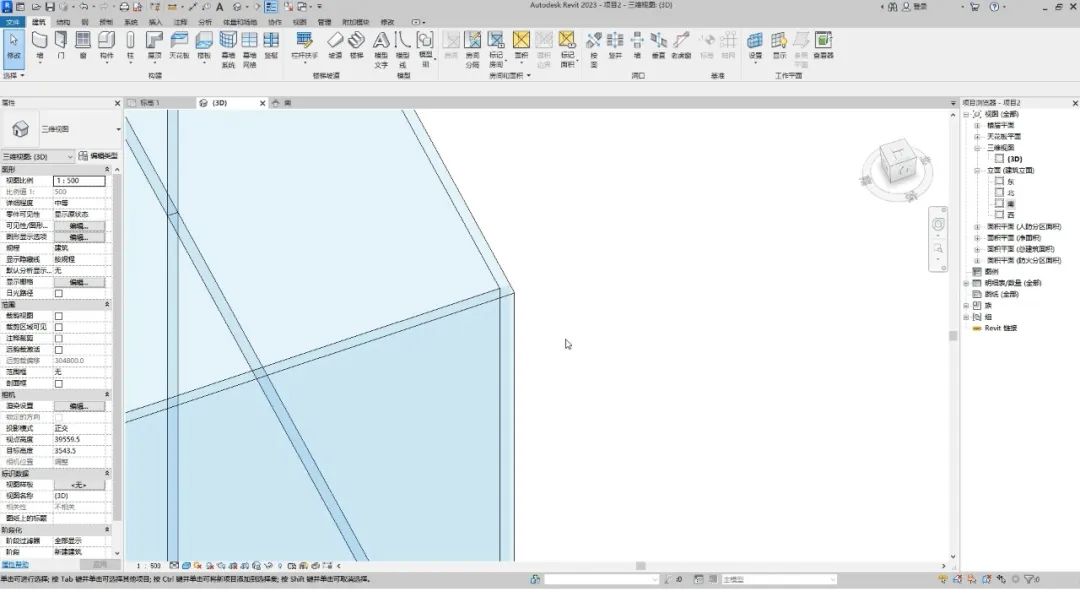

再回到三維視圖觀察一下，完成。
