4.4照明設備的布置方法及技巧
基于主體放置照明設備、繪制參照平面放置照明設備、調整工作平面移動照明設備
在Revit中，大多數照明設備都是必須放置在主體構件（天花板或墻）上的基于主體的構件。常用的照明設備族按照其基于的主體不同可分為三大類：基于標高、基于面以及給予天花板。
用戶傾向于使用基于面的族，因為基于面的族可以跟隨主體的位置變化而變化，這樣就節約了用戶后期調整模式的時間。這些照明設備往往被放置在天花板上，當天花板的高度發生變化時，照明設備會最大限度的保持與天花板的相對應位置。
4.4.1基于主體放置照明設備
在項目瀏覽器中，依次展開“視圖（規程）”——“電氣”——“照明”——“天花板平面”，然后雙擊要放置照明設備的視圖。如圖4.4-1所示。
4.4-1

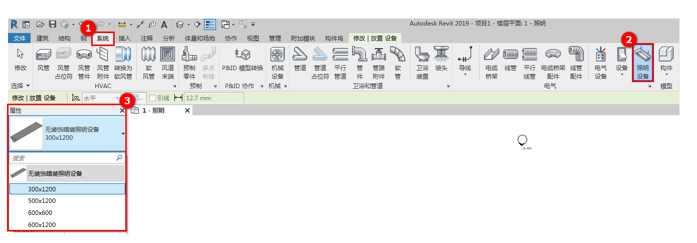

單擊“系統”選項卡下方“電氣”面板中的“照明設備”工具，在“屬性”面板的“類型選擇器”中單擊下拉按鈕，在下拉列表中選擇設備類型。如圖4.4-2所示。
4.4-2
如果所需的構件族尚未載入到項目中，請單擊“修改/放置構件”選項卡下方“模式”面板中的“載入族”工具， 然后在“載入族”對話框中定位到適當的類別文件夾，選擇族，然后單擊“打開”以將該族添加到類型選擇器。
在“修改/放置設備”上下文選項卡功能區上，若選擇了“在放置時進行標記”，在放置設備時會自動標記設備。將光標移至繪圖區域上，當您將光標移至繪圖區域中的某一有效主體或位置上時，可以預覽照明設備，單擊以放置照明設備。

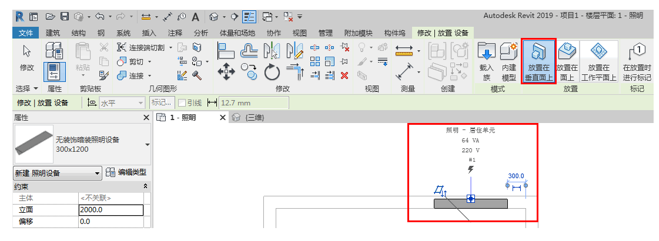

放置在垂直面上：移動光標，可以拾取到項目中的垂直面（如墻體）進行布置。如圖4.4-3所示。
4.4-3

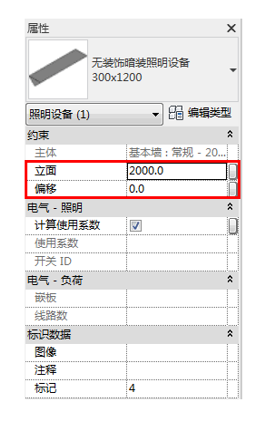

在“屬性”面板中，可以調整照明設備的“立面”高度，此參數將指定照明設備距離樓層平面的距離；設置“偏移”值，此參數將指定照明設備與放置主體的距離。如圖4.4-4所示。
4.4-4

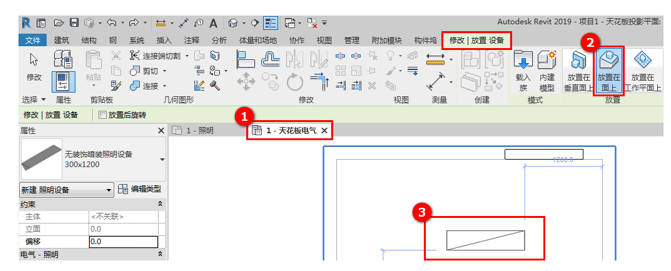

放置在面上：將視圖切換到相對應的天花板平面，移動光標，可以拾取到項目中的面（如樓板、天花板）進行布置，被拾取到的面將高亮顯示。如圖4.4-5所示。
4.4-5
當切換至三維視圖，選擇“放置在面上”命令，可以將照明設備放置在選定主體（如墻、天花板、樓板）的選定面上。

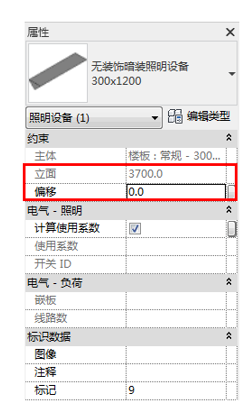

在“屬性”面板中，可以設置“偏移”值，此參數將指定照明設備與放置主體的距離；無法設置“立面”高度值，照明設備將繼承放置主體的高程。如圖4.4-6所示。
4.4-6
放置在工作平面上：此選項要求在視圖中定義活動工作平面，可以在工作平面上的任何位置放置構件。
有時在項目初期，項目中可能還沒有為房間創建天花板，這就使得電氣設計師在放置照明設備時找不到合適的主體，所以，就可以通過“放置在工作平面上”命令來布置照明設備。
4.4.2繪制參照平面布置照明設備
基于面的照明設備都可以被放置在工作平面上，通過在特定的標高繪制參照平面，就可以將這些照明設備放置到工作平面所在的標高。

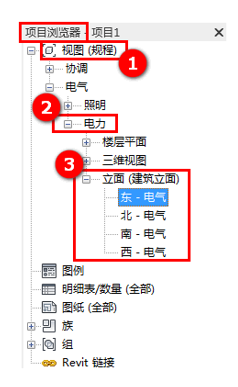

在項目瀏覽器中，依次展開“視圖（規程）”——“電氣”——“電氣”——“立面（建筑立面）”，然后雙擊其中一個立面視圖打開?；蛘咴谛枰胖谜彰髟O備的位置創建一個剖面并雙擊打開。如圖4.4-7所示。
4.4-7

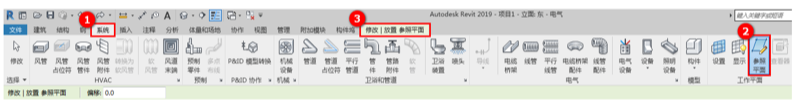

在“系統”選項卡下的“工作平面”面板中單擊“參照平面”工具，打開“修改/放置參照平面”上下文選項卡。如圖4.4-8所示。
4.4-8
在“繪制”工具欄中選擇“線”工具，從右向左在需要的標高位置創建用于放置照明設備的參照平面。如圖4.4-9所示。
4.4-9
參照平面是具有方向性的，從左往右選擇兩點進行創建參照平面，其正方向朝上；而如果從右往左選擇兩個點來繪制參照平面，其正方向朝下。所以，對于基于面的照明設備，其工作面應該朝下，需要放置在正方向朝下的工作平面上。
單擊“系統”選項卡下方“電氣”面板中的“照明設備”工具，在“屬性”面板中單擊“類型選擇器”的下拉按鈕，在下拉列表中選擇需要放置的基于面的照明設備。

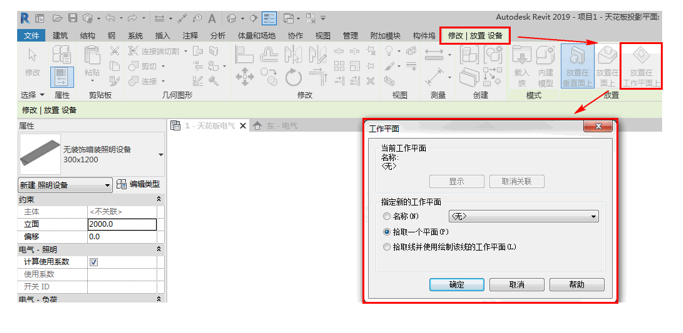

在“修改/放置設備”上下文選項卡功能區中單擊“放置在工作平面上”命令，將彈出“工作平面”對話框。如圖4.4-10所示。
4.4-10

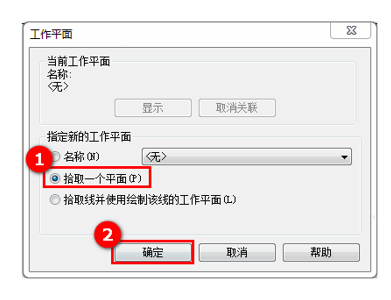

選中“工作平面”對話框中的“拾取一個平面”，然后單擊“確定”。如圖4.4-11所示。
4.4-11

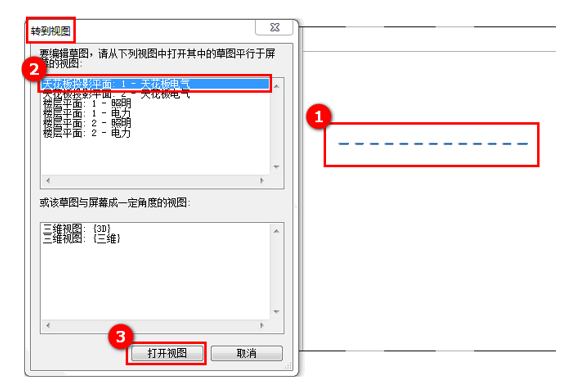

選中放置照明設備的參照平面，將會彈出“轉到視圖”對話框，選擇需要布置照明設備的視圖，然后單擊“打開視圖”。如圖4.4-12所示。
4.4-12
然后在平面圖中就可以在需要的位置放置照明設備。如圖4.4-13所示。
4.4-13

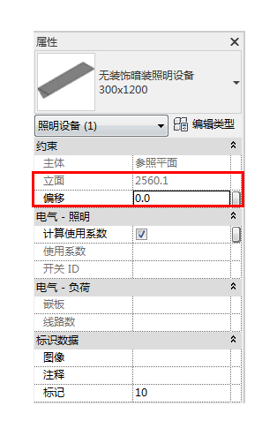

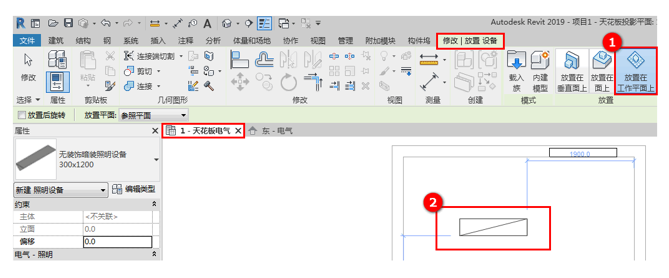

在“屬性”面板中，可以設置“偏移”值，此參數將指定照明設備與放置主體的距離；無法設置“立面”高度值，照明設備將繼承放置主體的高程。如圖4.4-14所示。
4.4-14
4.4.3調整工作平面移動照明設備

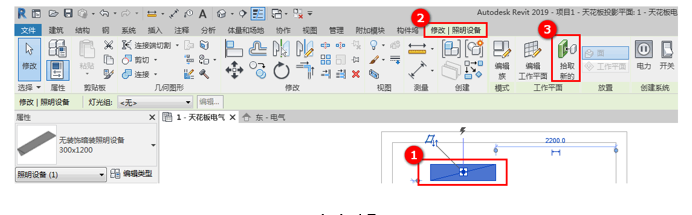

如果建筑模型中添加了天花板，用戶可以選擇這些基于面的照明設備，在“修改/照明設備”上下文選項卡中單擊“拾取新的”命令。如圖4.4-15所示。
4.4-15

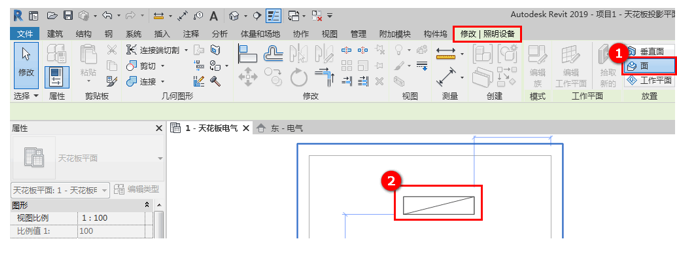

接著單擊選擇“放置”面板中的“面”，移動光標，在繪圖區域中拾取天花板平面，拾取到的平面將高亮顯示，然后在指定位置單擊鼠標左鍵，放置照明設備。如圖4.4-16所示。
4.4-16
