內容來源：圓創BIM

一.相關說明

為進一步提升場布模型的觀感質量與出圖效果，對主要模型構件的材質設置、出圖參數進行了研究及細化。本文主要是對研究內容的簡要梳理和總結，以供相關人員在以后工作中的作為參考和拓展基礎。

此次場布研究工作仍是基于Revit軟件進行，后期將會探索其他軟件的功能應用，以建模速度、模型精度、模型效果、出圖質量為控制要點，以實現場布模型應用價值為工作目標，適應不同場景下的應用需求。

二.材質參數設置

在模型搭建及場布標準族應用方面相信大家已經熟練掌握和應用，在此不再贅述。

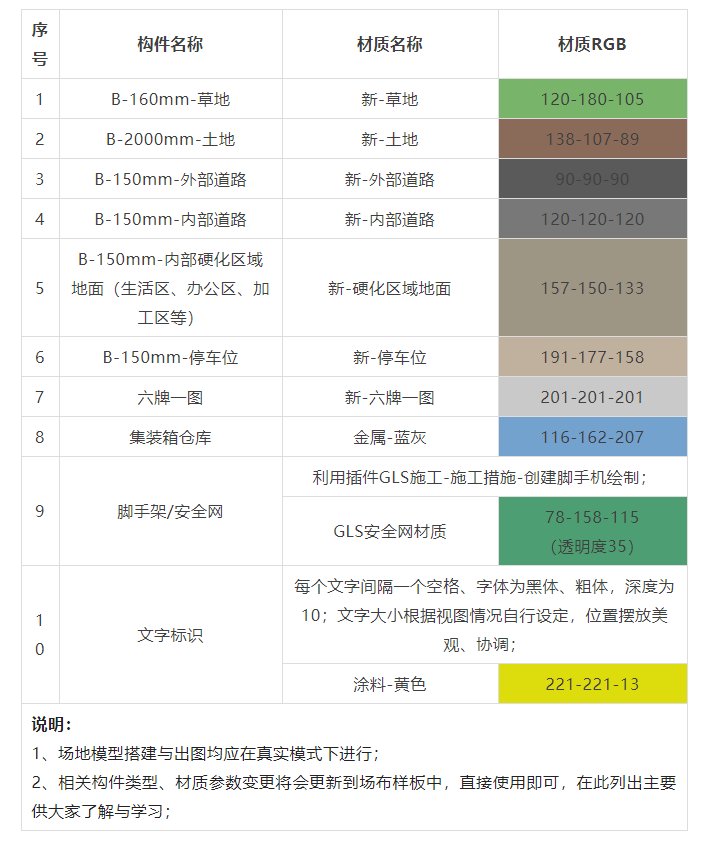

對材質參數設置情況進行以下匯總：

三.場布出圖參數設置

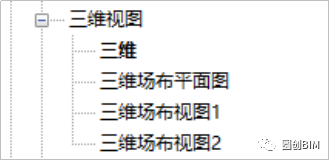

首先在出圖前，對三維視圖進行復制、重命名操作。保留默認“三維”視圖， 將復制后的視圖分別命名為：三維場布平面圖、三維場布視圖1、三維場布視圖2、……

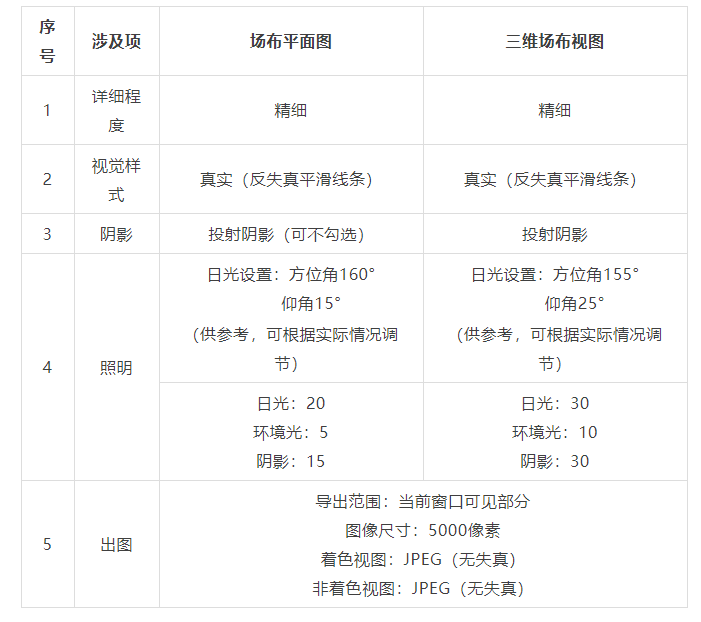

相關參數設置如下表：

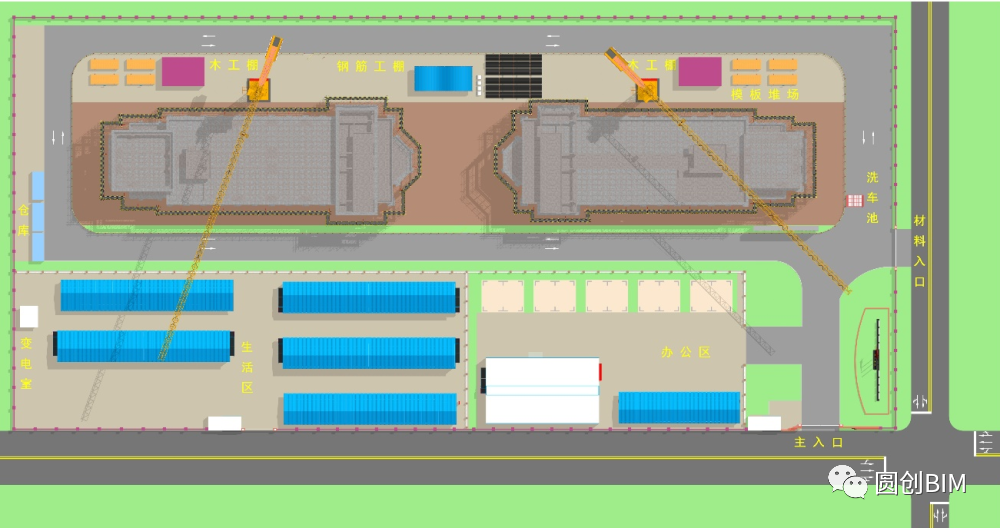

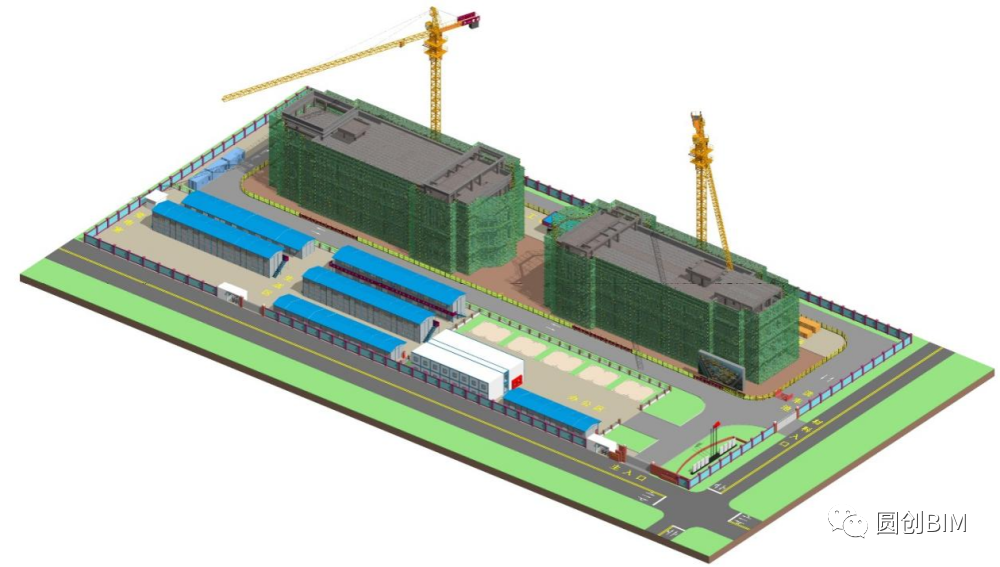

出圖效果示例：

以上便是三維場地布置—建模材質及出圖經驗總結介紹，希望看完能對大家有所幫助。

今天的分享就到這里，我們下期再見~
