文章來源：施加咨社
今天來教大家用Revit繪制并替換異形幕墻嵌板，只需兩步就能搞定：
第一步：繪制異形幕墻嵌板。

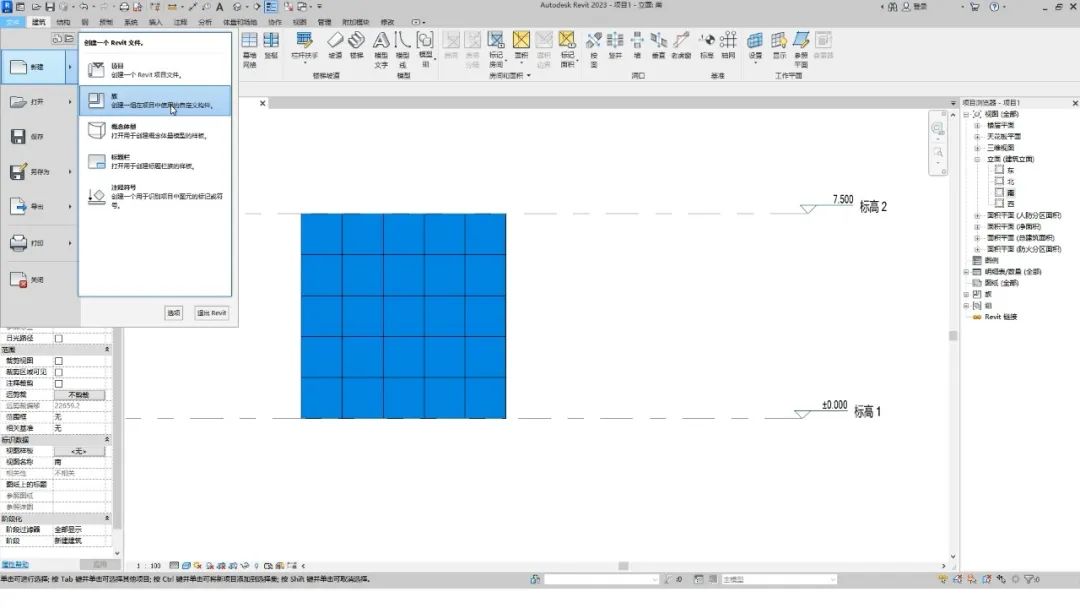

點擊文件程序菜單，新建族。

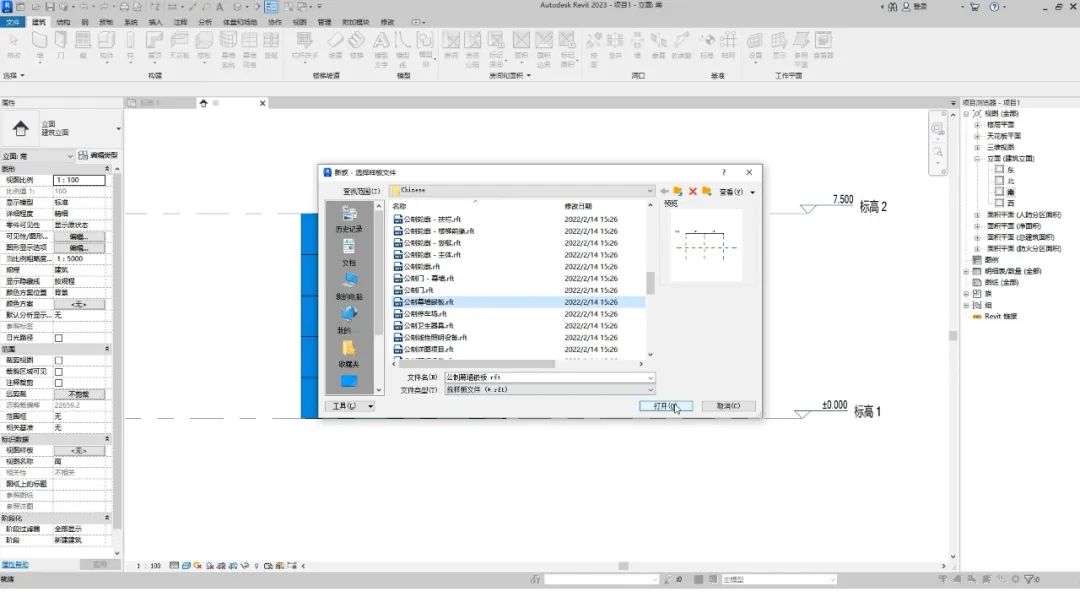

找到公制幕墻嵌板，點擊打開。

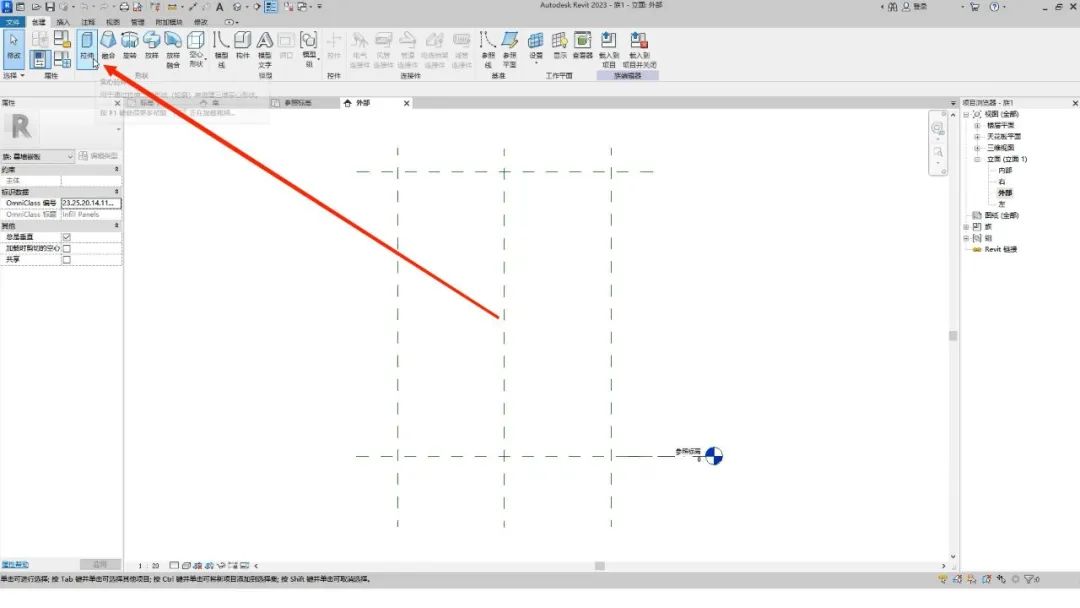

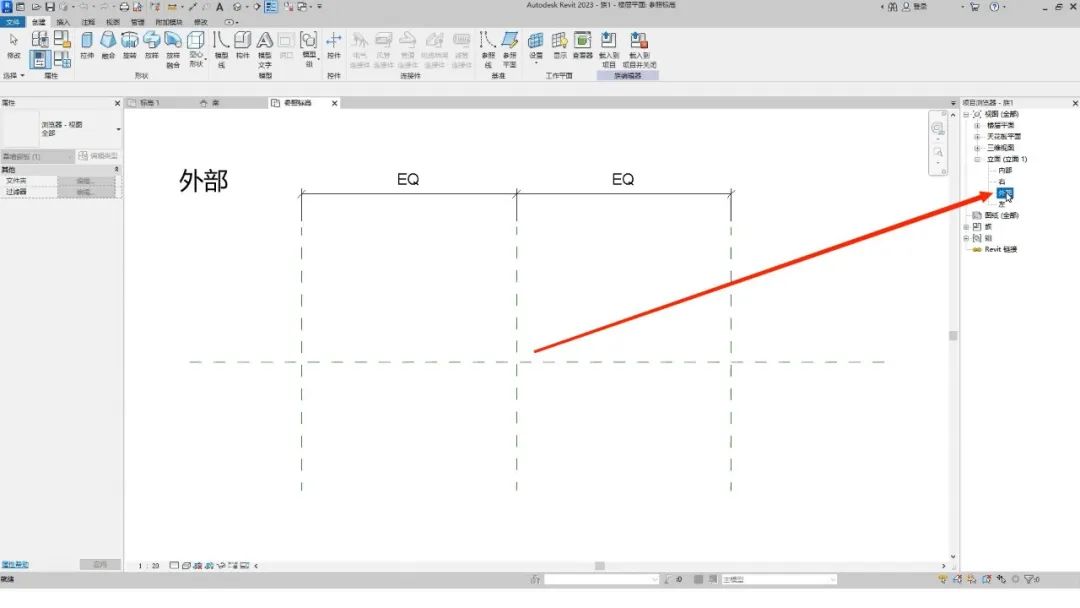

切換到立面視圖。

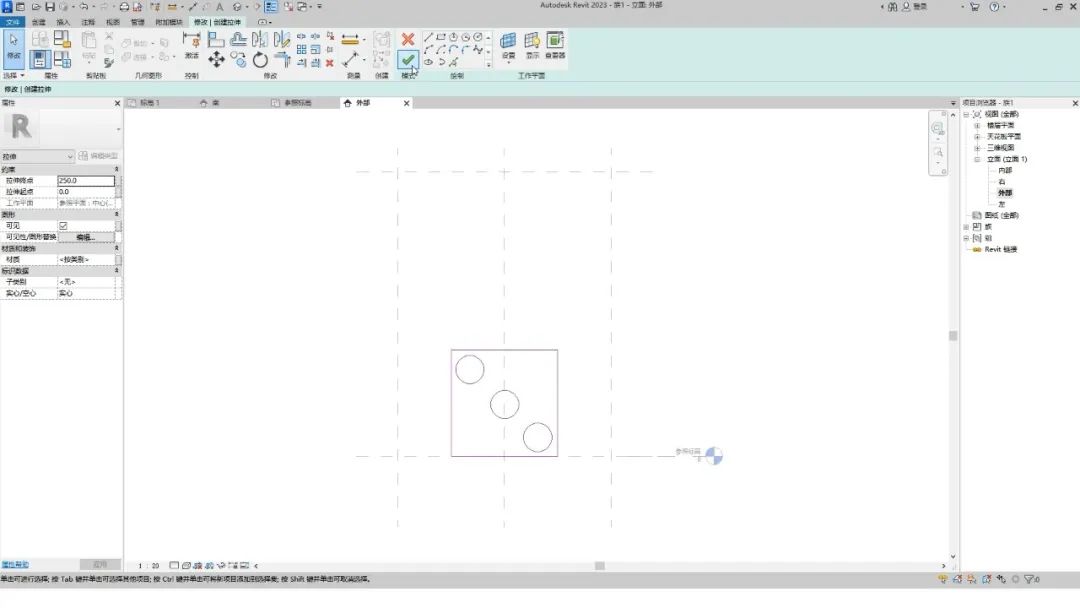

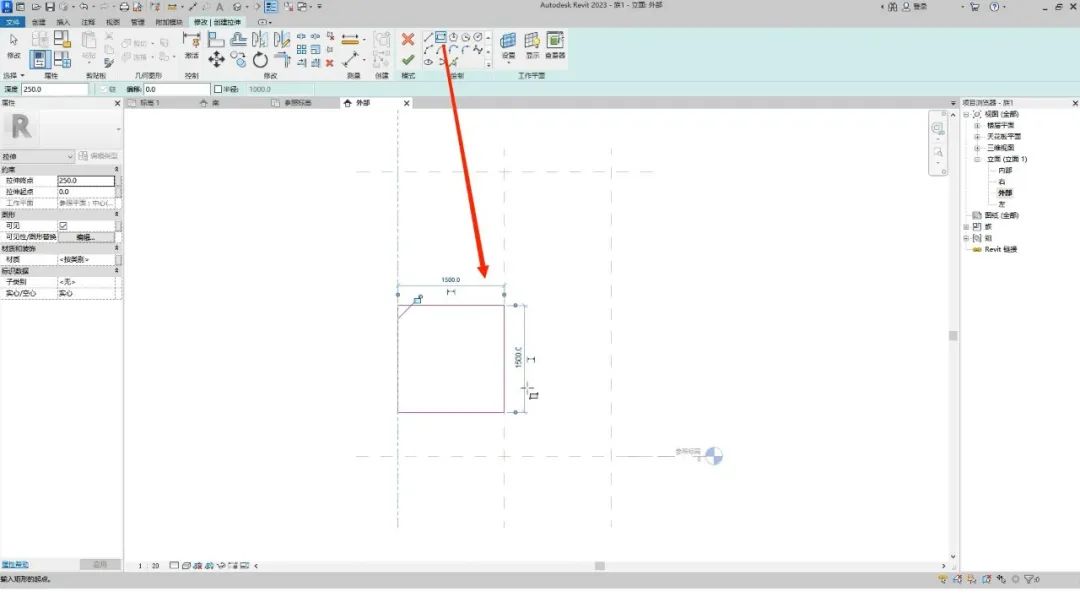

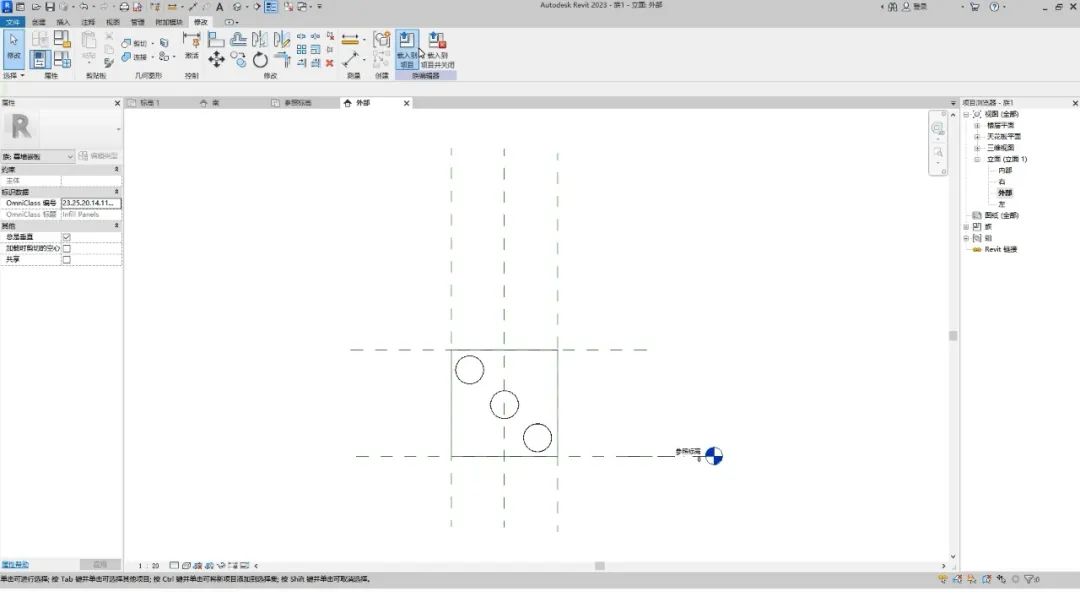

使用拉伸工具繪制異形幕墻嵌板。
這里需要注意的是，異形嵌板的尺寸須與幕墻網格的尺寸保持一致，才能將其替換進去。這里我們均設定為1500。
點擊完成按鈕。
在屬性面板中，將拉伸終點修改為10，起點修改為-10，將材質修改為玻璃，點擊確定。
我們把參照線與拉伸形狀進行對齊，載入到項目當中。

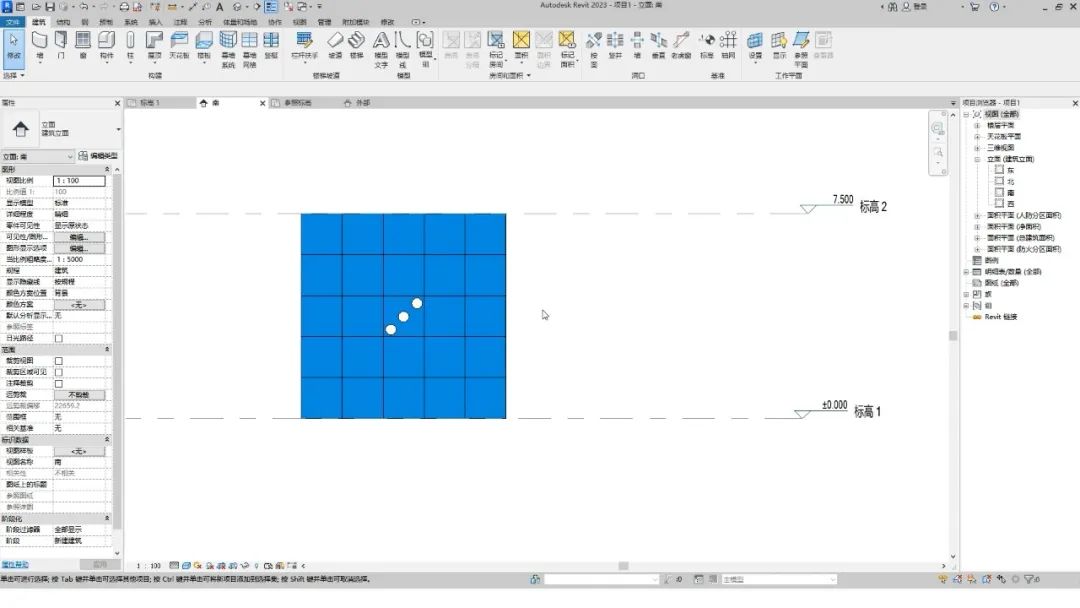

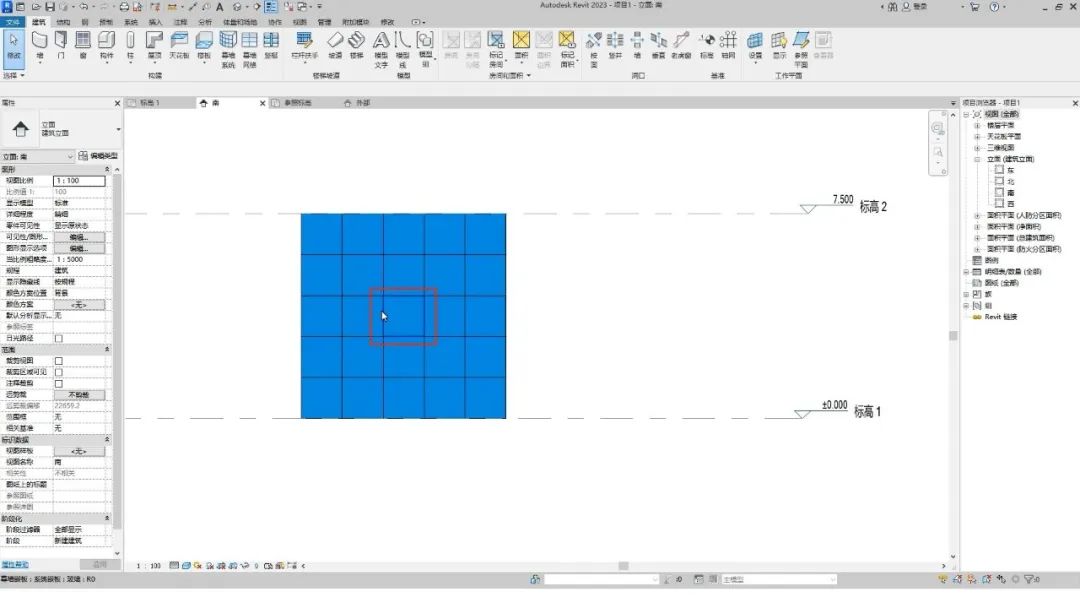

切換到立面視圖，鼠標移動至所需替換的幕墻嵌板左側的網格線處，重復按下Tab鍵，直至高亮顯示四條邊。

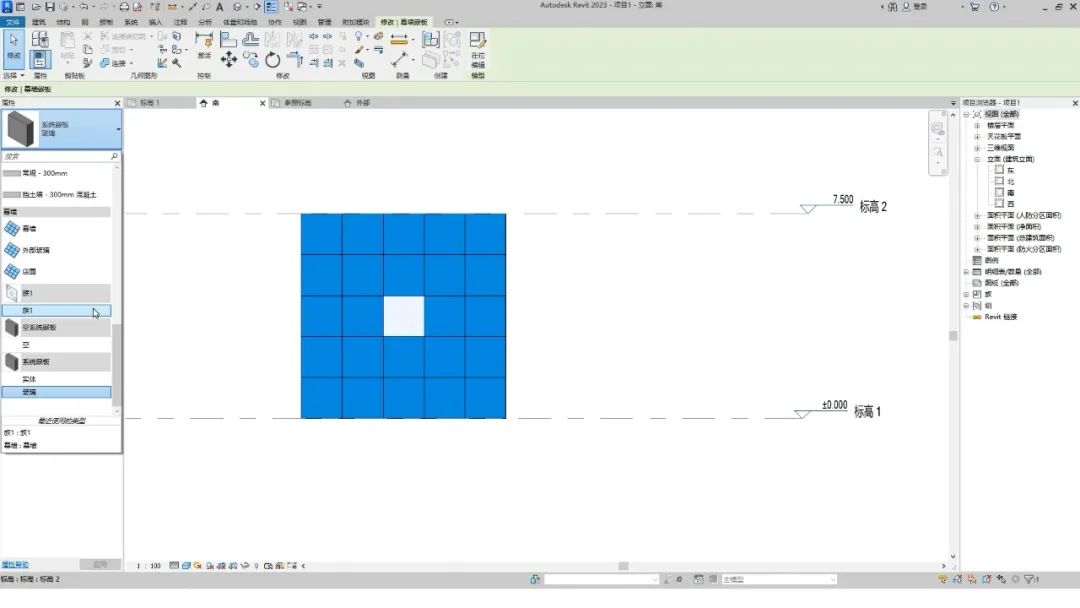

點擊鼠標左鍵，選中幕墻嵌板，修改類型為我們剛剛新建的族。

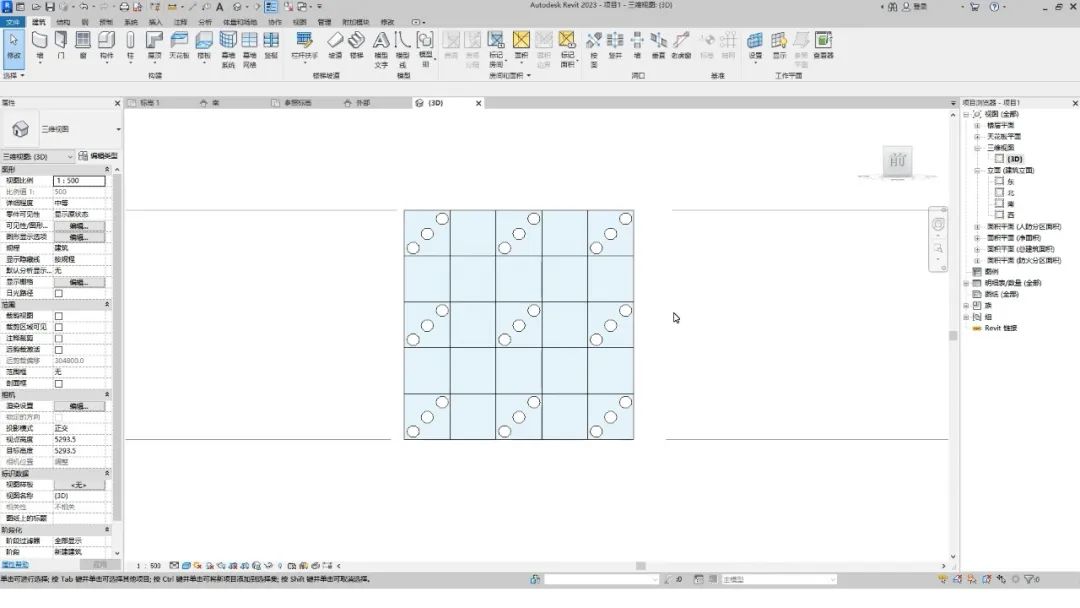

完成。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
