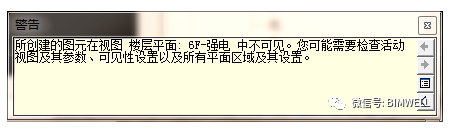

上次我們說到經常在繪制構件的過程中出現一個情況,當前構件不可見。這時候我們?cè)撛趺崔k呢?

這時候我們?cè)撛趺崔k呢?
主要通過以下七個途徑進行處理。
1、修改視圖范圍
2、視圖裁剪
3、可見性設置
4、設置規程
5、過濾器設置
6、永久性隱藏
7、詳細程度設置
今天我們來講第二個。

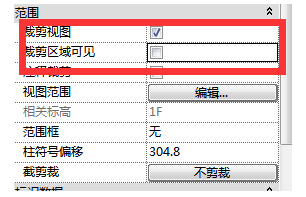

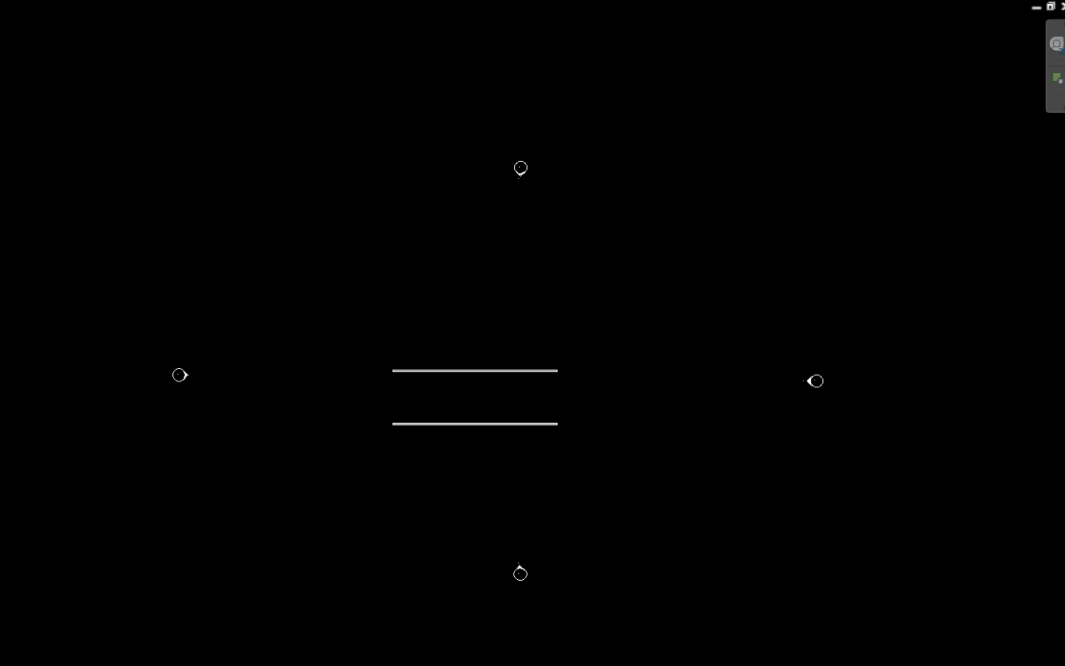

1、這兩個<裁剪視圖>、<裁剪區域可見>在關閉的狀態下呈現的是一下的狀態。

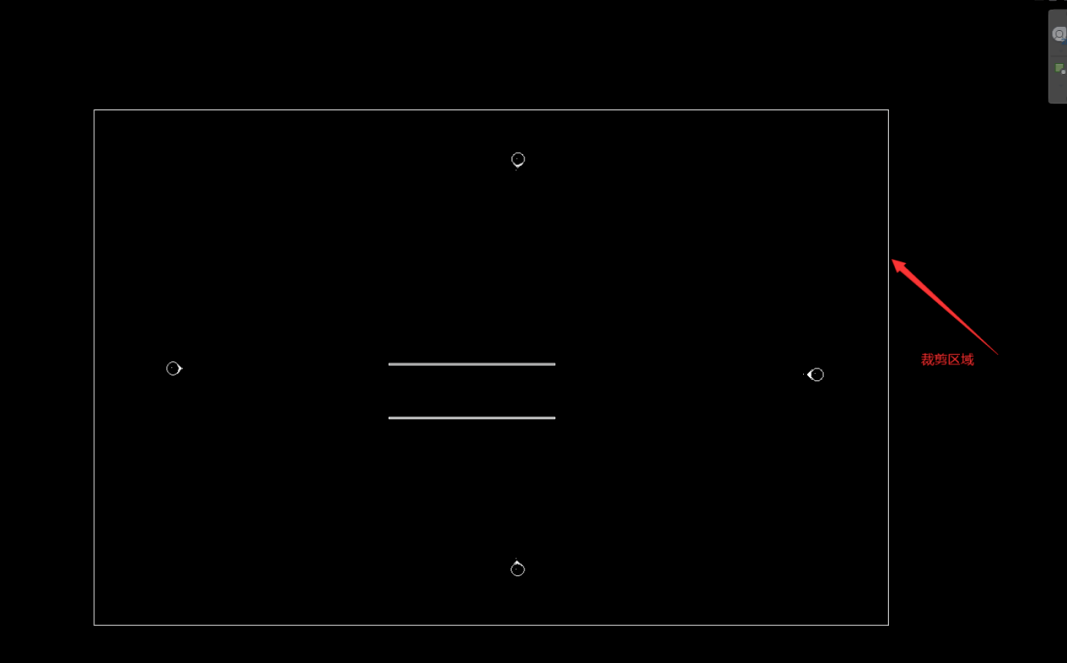

2、若在全開的情況下是這樣的。

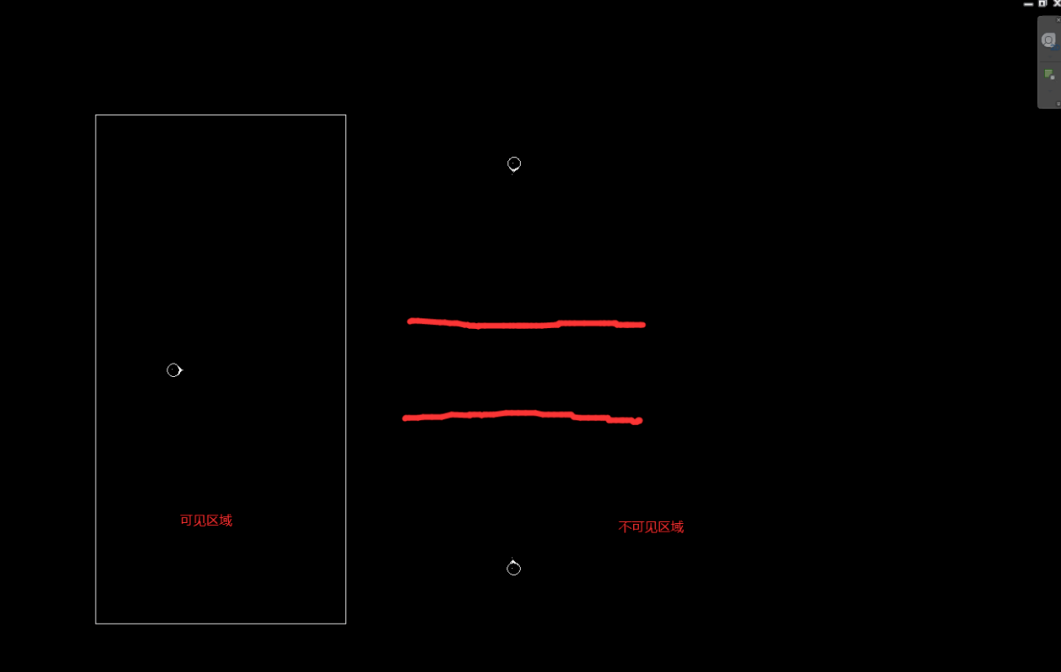

3、為什么會出現不可見的狀態呢,一般情況下是出現了以下的狀態。我們把裁剪框進行縮小了,此時管道在不可見區域。

若這個時候我們把<裁剪區域可見>關閉。

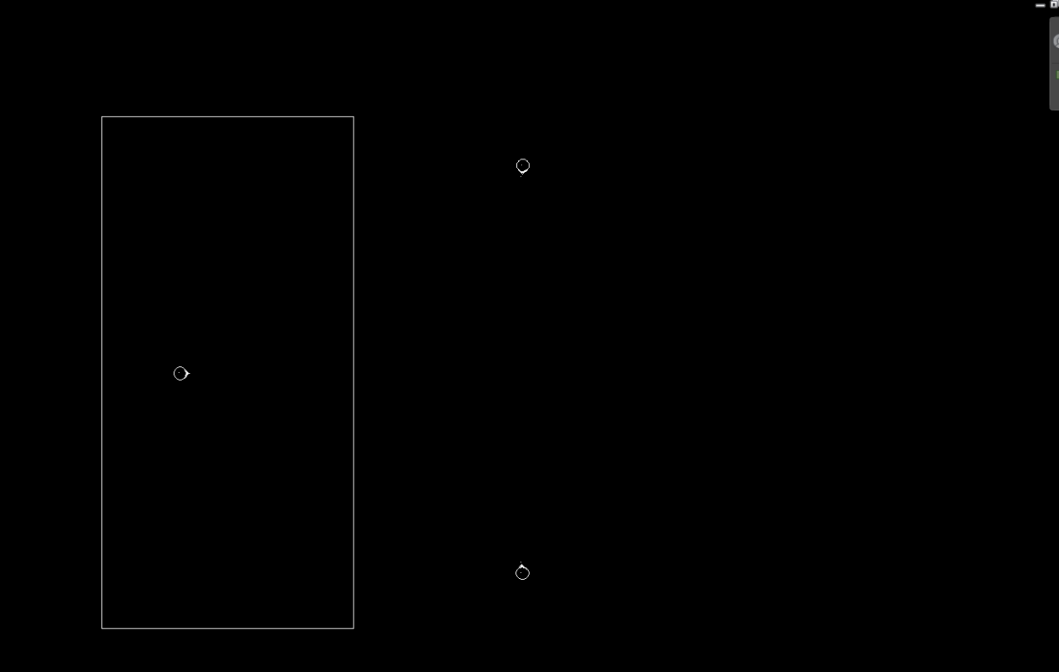

我們看到的界面就變成了這樣。看起來就是不可見的情況。

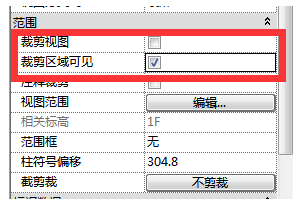

4、所以當我們出現不可見某些東西的情況,我們可以檢查<裁剪區域可見>是否打開。注意該處<裁剪視圖>應該關閉。

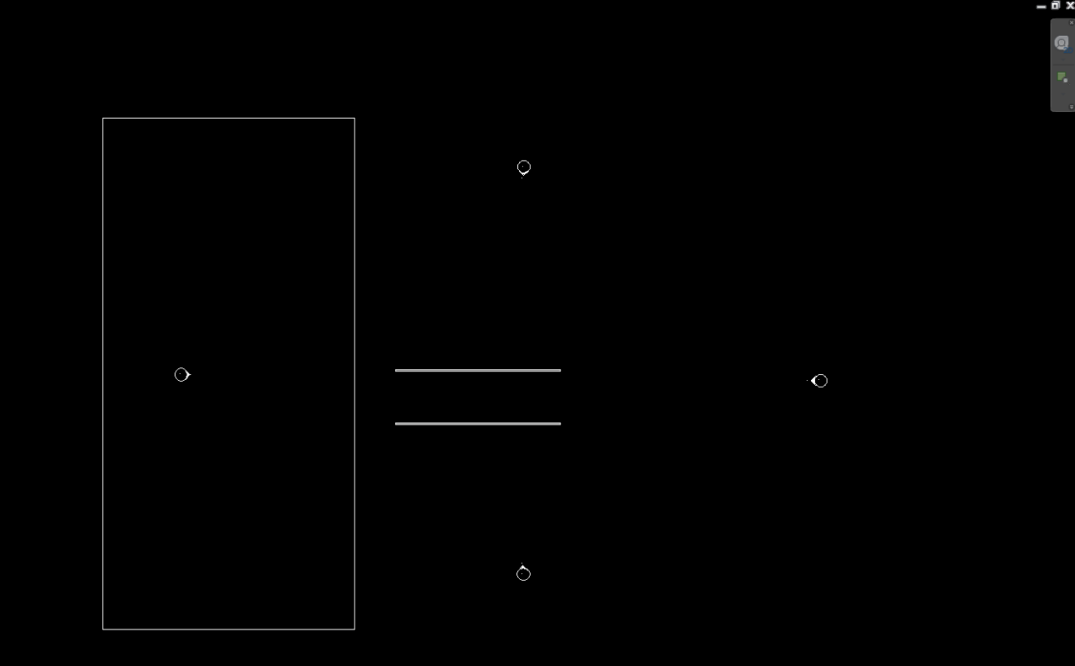

此時看到的界面是這樣的。我們可以看到裁剪區域,但是由于沒有打開裁剪功能,所以可以看到管線。

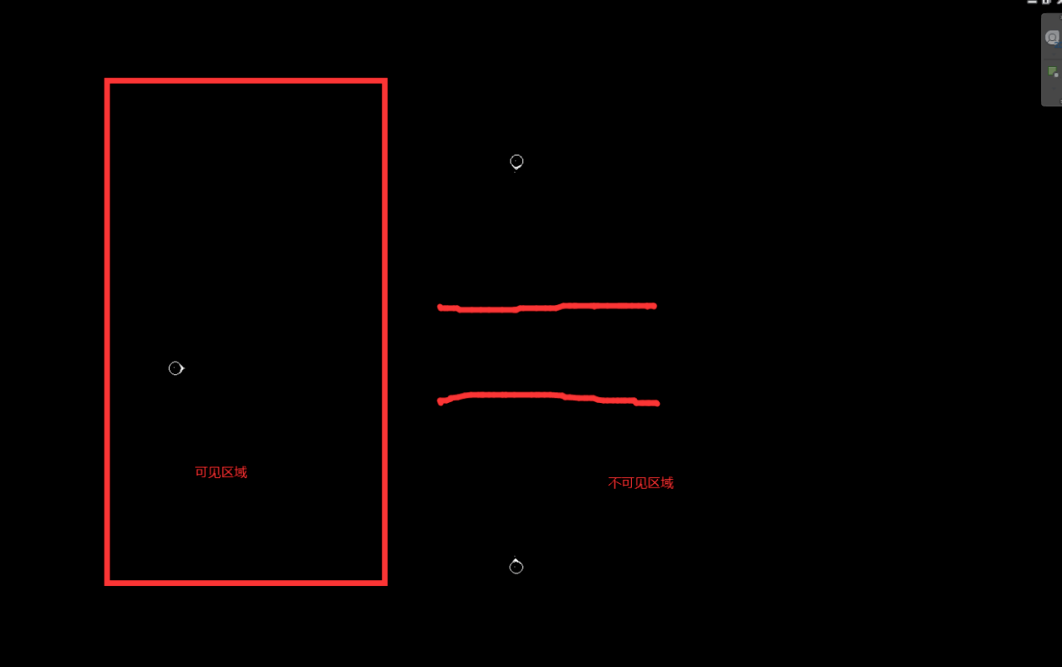

5、若此時把<裁剪視圖>、<裁剪區域可見>均打開,由于進行了裁剪,還是看不見管線。

呈現的情況是以下這個樣子。

6、綜上可能有點難理解,大家可以仔細的理解一下其中的邏輯。若出現不可見的情況,檢查<裁剪視圖>、<裁剪區域可見>的狀態,推薦在<裁剪視圖>關閉、<裁剪區域可見>打開的情況下進行排除。
