大家好，這是【Revit大神指路】系列的第2篇，開始激動人心的建模。
我們先來創建外墻。

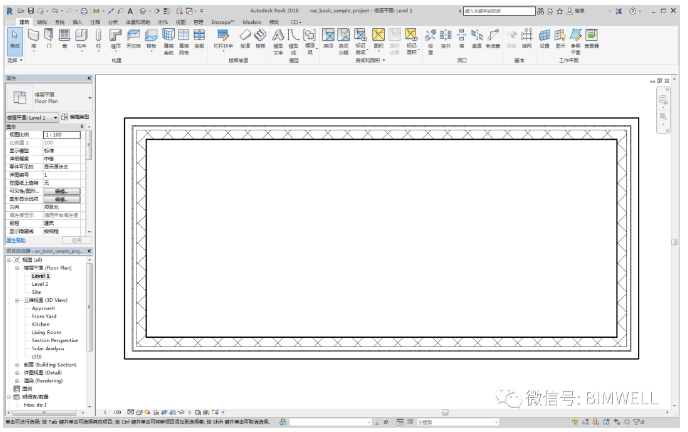

切換到【項目瀏覽器-樓層平面】下的樓層視圖（任意），從【建筑】選項卡中找到【墻】。
在【屬性】選項板上，單擊【類型選擇器】下拉列表，然后選擇墻體類型，我們先建立外墻。
然后我們?cè)谏喜俊具x項欄】中指定墻的高度（可鏈接上一層標高或不鏈接），墻的定位線（我們建立外墻，所以選擇【面層面外部】）。

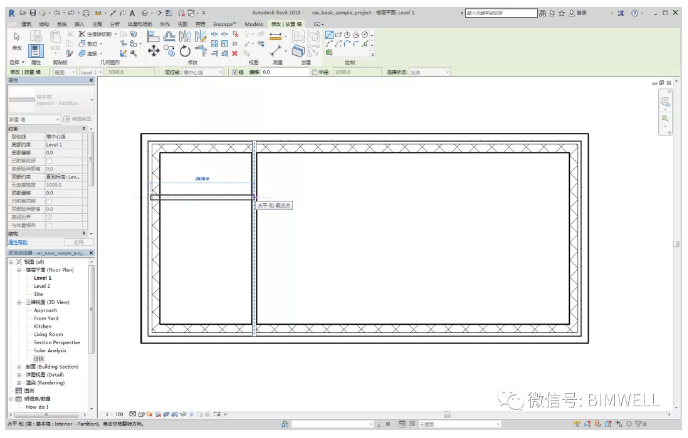

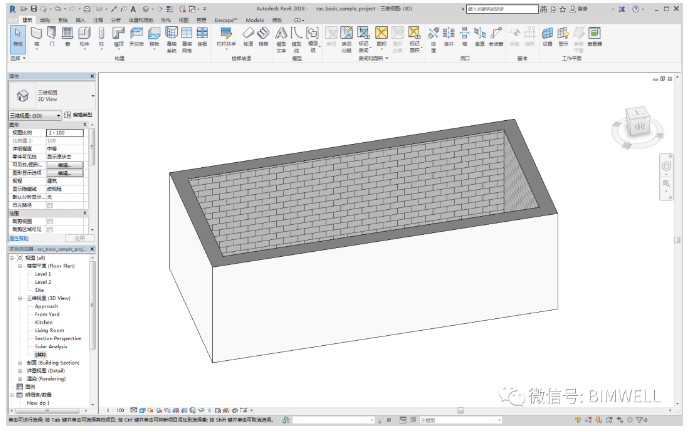

然后，我們就可以在樓層平面視圖中通過點擊創建墻體了！可以雙擊項目瀏覽器中三維視圖下的{3D}來查看三維模型。
然后創建內墻
在墻體【屬性】的【類型選擇器】中選擇內墻的類型，同外墻的墻體設置，然后在樓層平面視圖中創建內墻，墻體會自動連接到外墻，建筑材料也會自動進行連接。
修改墻體

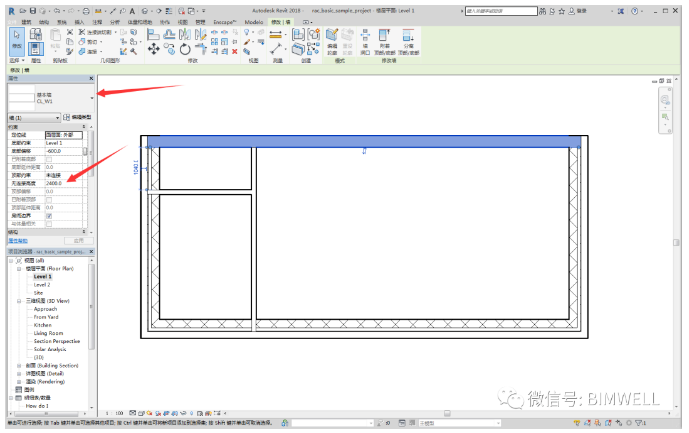

我們選中想要修改的墻體，就可以在屬性面板中修改墻體的屬性了。

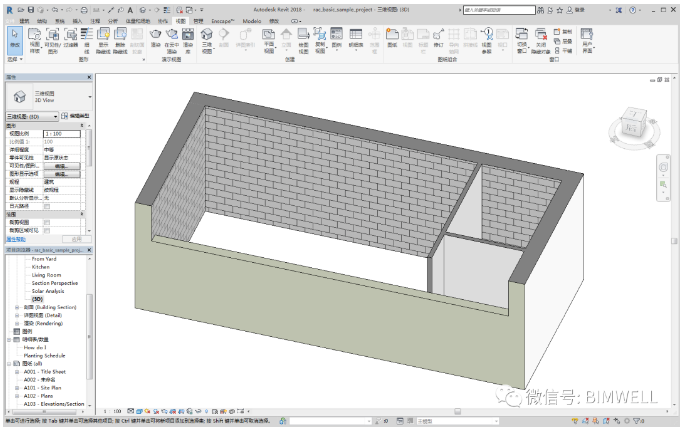

我修改了墻體的類型以及墻體高度。
墻體的創建就到這里了。
