Revit技巧 | revit怎么畫陽光棚？Revit自適應創建遮陽棚的簡單技巧

發布于：2024-11-04 04:50:01

首頁/技術分享/Revit

75300

BIM中文網

分享一個在自適應下，創建遮陽棚的簡單技巧。

首先，新建一個自適應一般常規模型族，在工作空間創建如下圖的參照平面。這個是建立模型最基礎的操作，定好位置。

接下來，進入主題，轉到視圖右側，然后在選定的參照平面添加4個模型點，然后轉換為自適應點。這4個點作為支架的4個點。在1號自適應點處添加一個參數化圓。如下圖所示：

按照上述的操作，在中部參照點添加一個參數化圓。

接下來，選擇底部圓與中間圓，中間圓與頂部圓分別創建實心形狀。

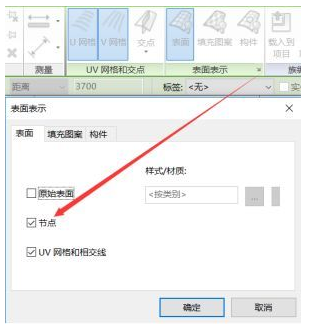

支架創建好后，新建體量并導入體量中去，在體量簡單創建三個平面，然后分割平面，千萬記住在“表面表示”里面將節點勾選上去。

通過建立兩條參照線的方法，選擇并創建實體。建立下圖所示的三個平面，并且都需要?jiǎng)澐志W(wǎng)格。

導入自適應族，和上一篇講的一樣，方法不再贅述，然后按照自適點的順序依次添加，即可。

這樣，一個遮陽棚就創建成功了，大家不妨試試這個技巧！
