1、編輯樓板類型

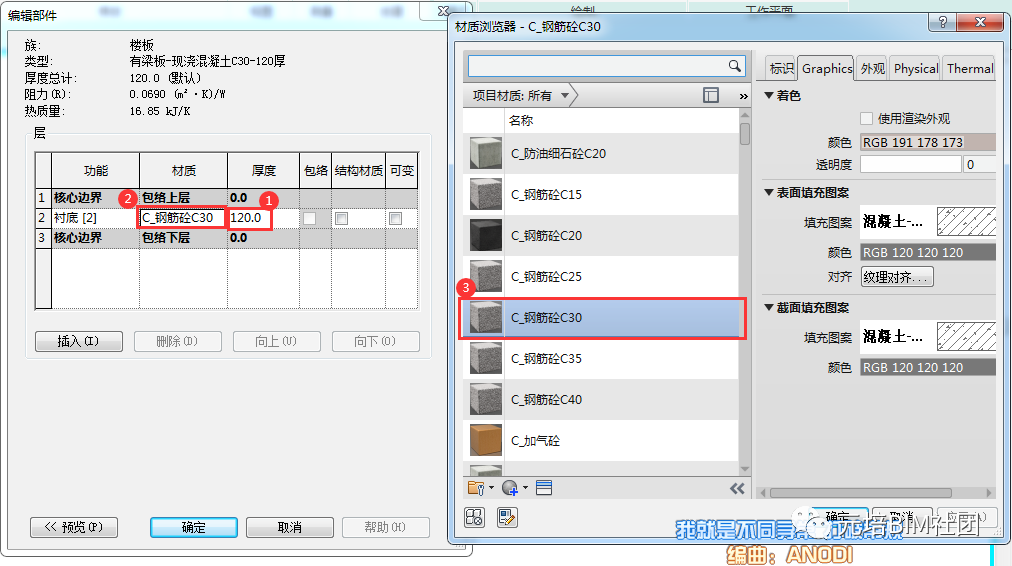

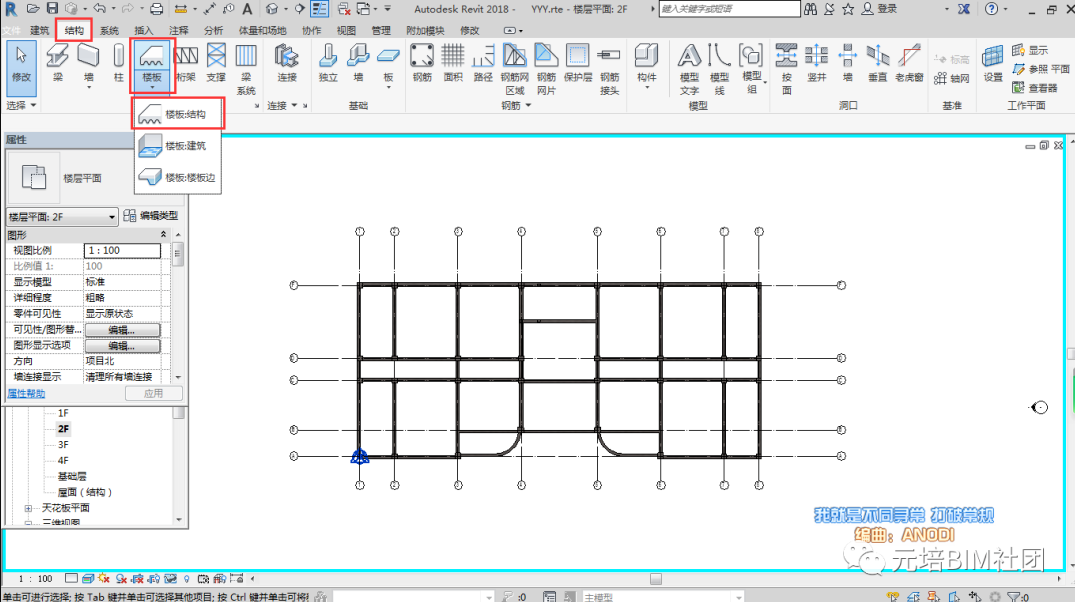

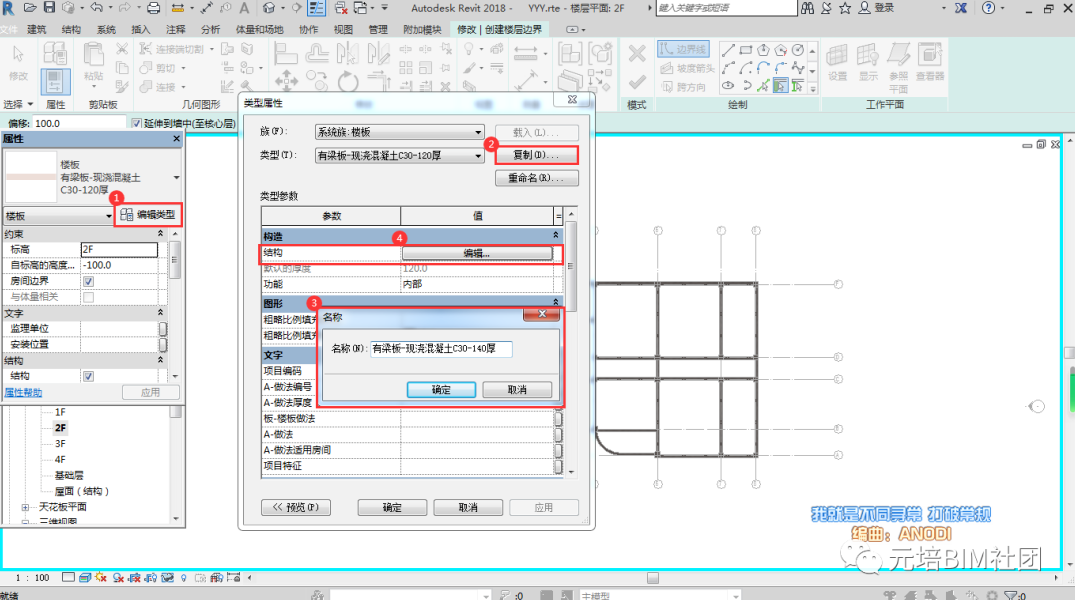

選擇“結構”選項卡下的“樓板?結構”→選擇樓板類型為“有梁板-現澆混凝土C30-120厚”→點擊“編輯類型”→根據實際樓板尺寸（詳見一（三）層頂板配筋圖），然后復制出相應的樓板類型→編輯結構，更改樓板材質、樓板厚度。
2、繪制樓板

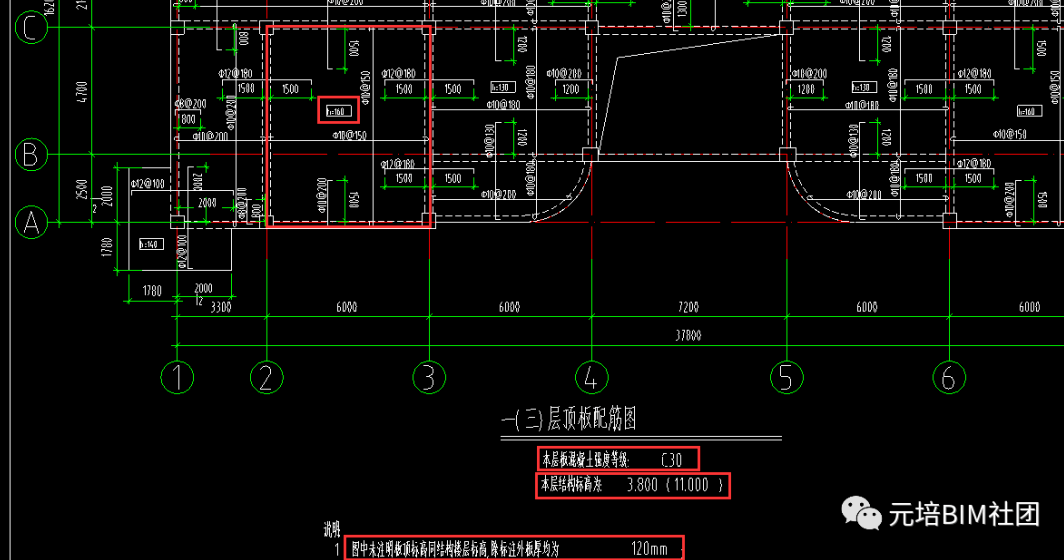

編輯好樓板類型后，在一（三）層頂梁配筋圖的基礎上繪制樓板，樓板尺寸見一（三）層頂板配筋圖。
由圖可知，圖中未標明的樓板厚度為120mm，厚度不同的板在板中有標注“h=”，樓板標高未注明均為本層結構標高，則本層樓板均在建筑標高下沉降100mm。
可用兩種方法繪制樓板：

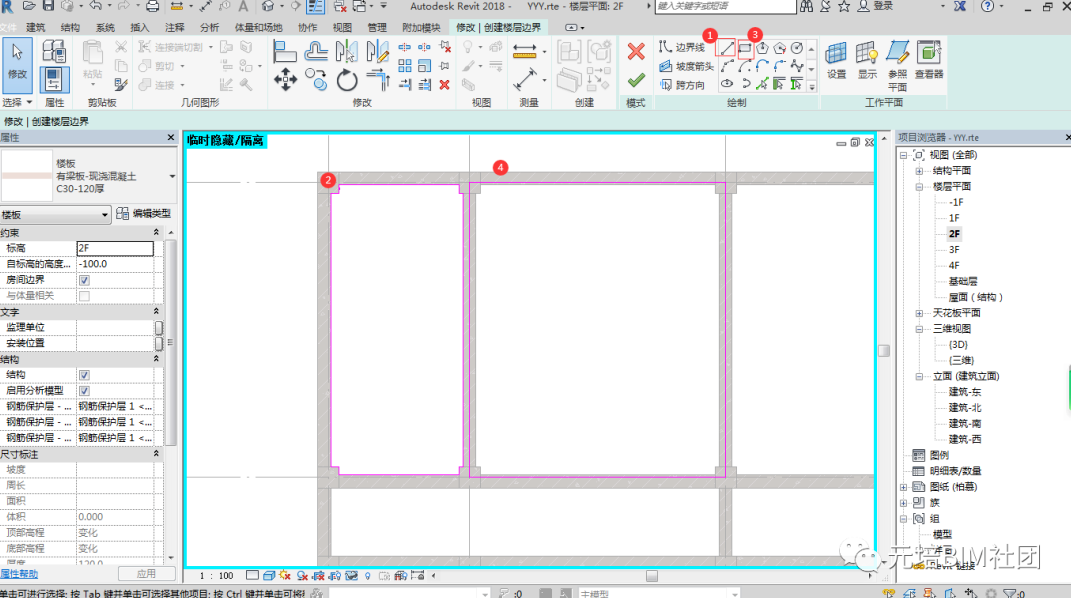

1、沿著樓板的邊界線用“線命令”繪制，描繪出樓板的形狀（柱梁不在框選范圍內），然后完成以后打勾。①→②

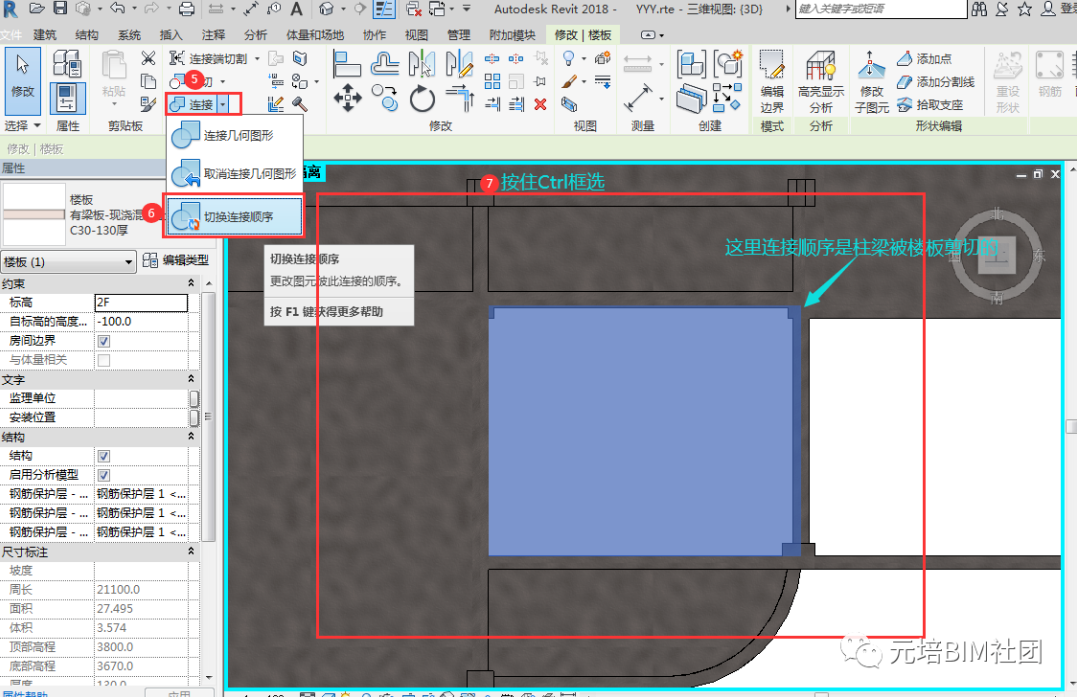

2、使用“矩形命令”繪制，直接繪制出樓板的形狀（柱梁在框選范圍內），打勾。完成以后選擇“連接”→切換連接順序→選擇樓板→按住Ctrl→選擇區域
這樣，樓板就會被柱梁剪切。③→④→⑤→⑥→⑦
3、繪制三層樓板

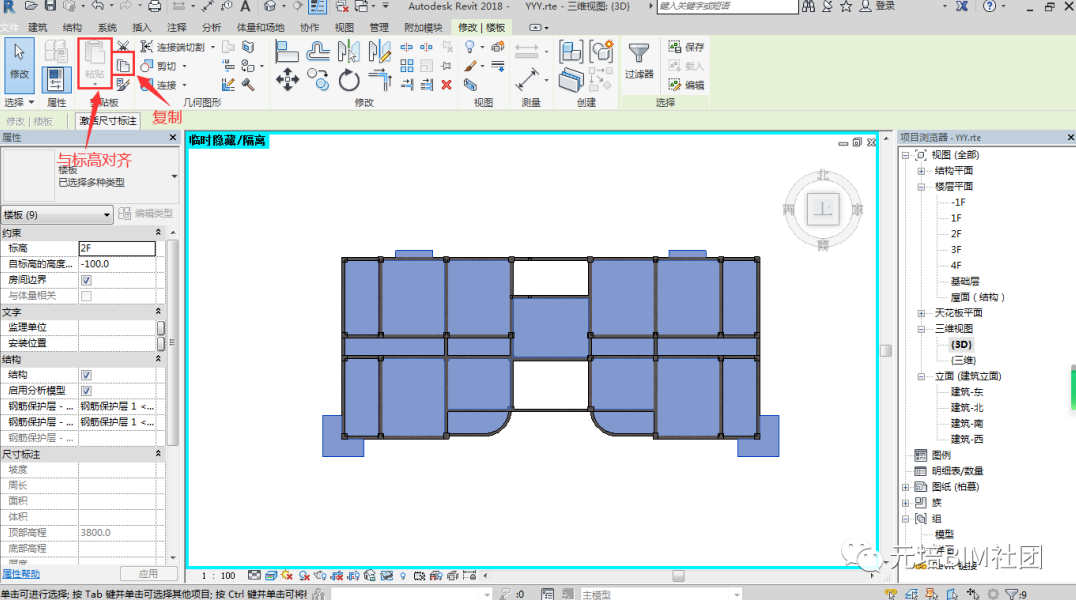

樓板全部畫完后，選中全部樓板→點擊“復制到剪切板”選項卡→再選擇“從剪切板粘貼”→選擇“與選定的標高對齊”→選中“3F”,點擊確定，如下圖所示
核對梁的偏移是否正確，繪制完成，如下圖所示。
