文章來源：BIMWELL 夏筱年
稍微接觸過revit的朋友們應該知道我們做項目第一件事就是標高和軸網，那么現在我們就要開始根據項目的情況進行標高的建立了。

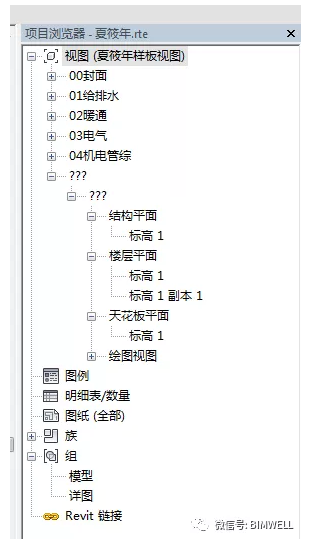

也許在平時這是一件基礎到不能再基礎的事情，但是細心的人應該會發現我們在<項目瀏覽器>找不到原來的立面，因為這是我們自己搭建的樣板，也就是從無到有都是自己要做的。
開始創建立面。
1、打開任意一個平面視圖。利用<視圖>界面中的<剖面>功能進行繪制。

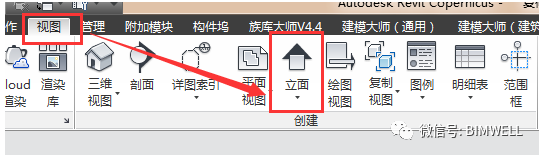

2、選擇立面中的立面功能進行繪制，但是大家可能發現和平時我們熟悉的東南西北不一樣。

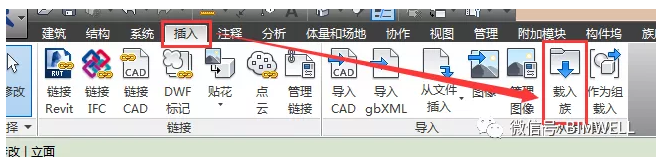

3、首先載入兩個標記族。（這兩個族可以在我們的QQ群領取，以后我們會開制作族的專欄）

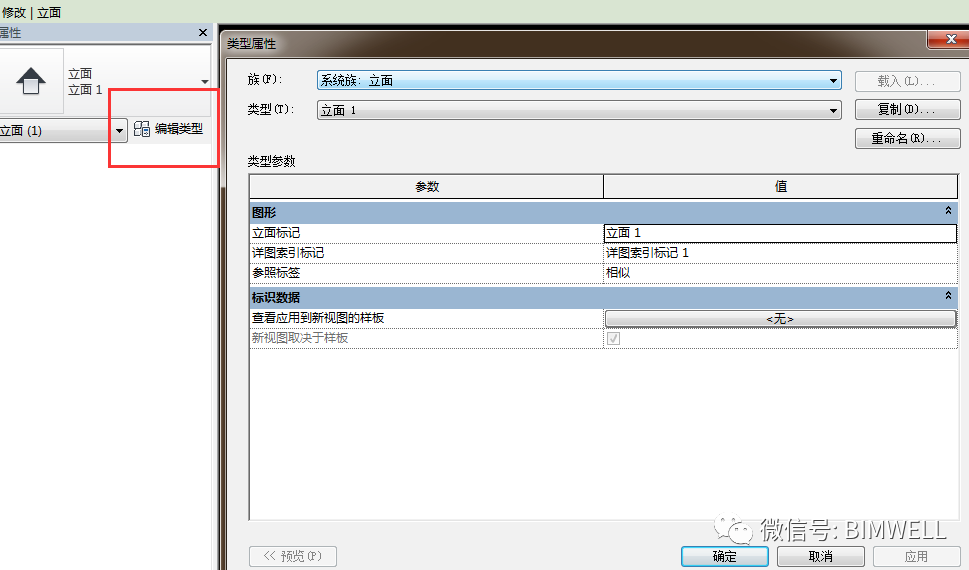

4、選中立面，在<屬性>中進行類型編輯。

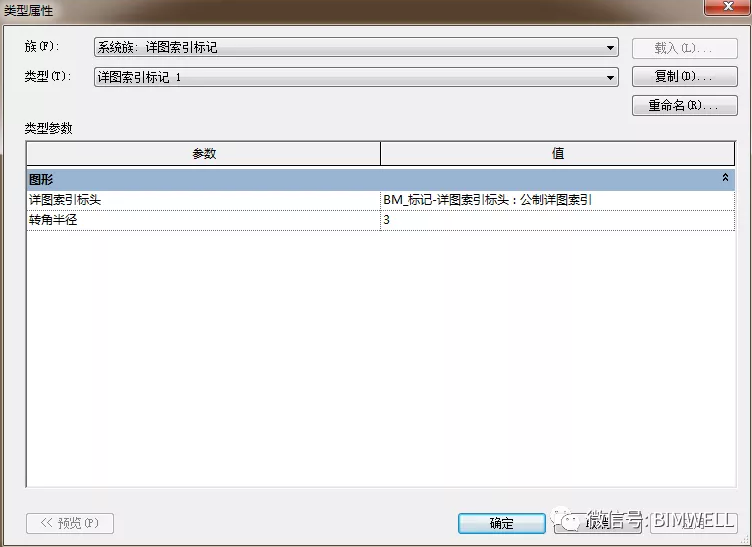

5、依次對下列參數進行編輯，以及進行重新命名為<建筑立面>

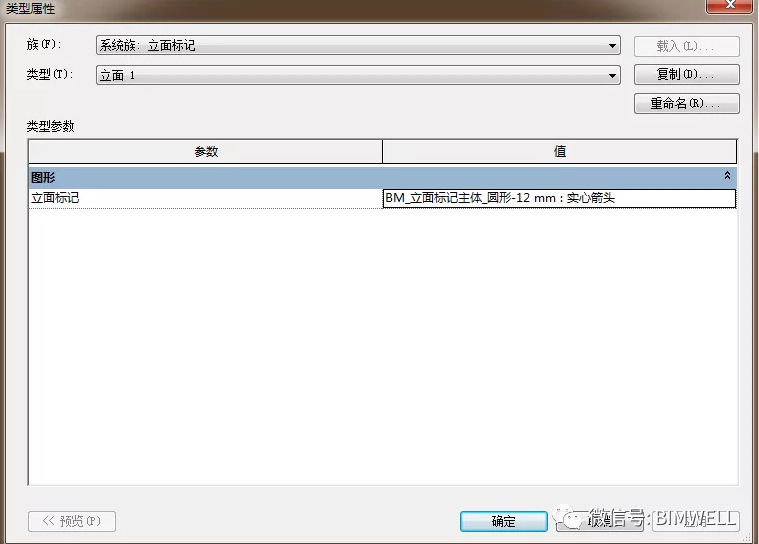

以下為修改后的數據。

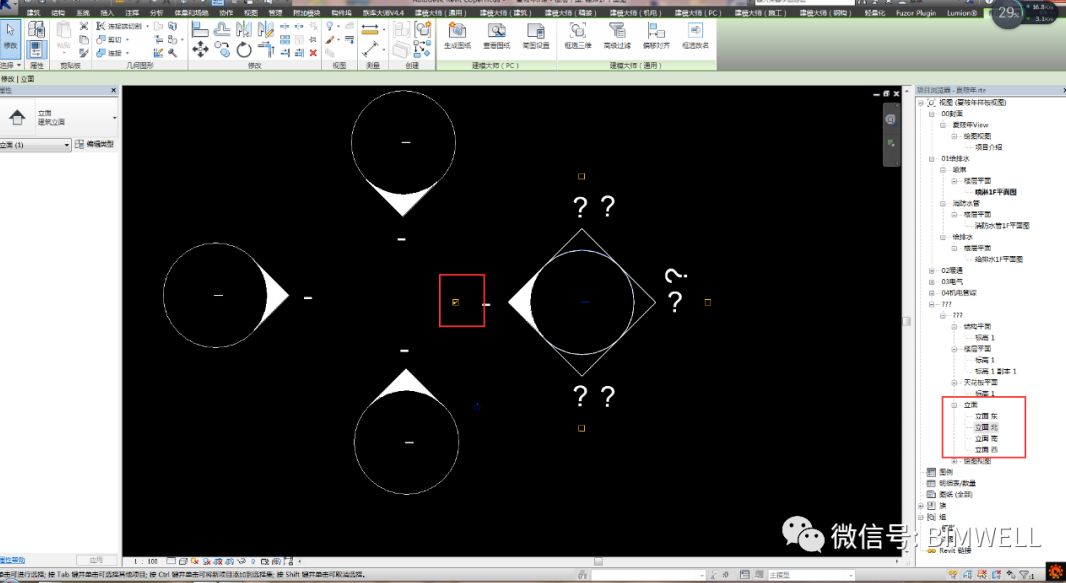

最后我們呈現出來的立面就是這樣的。
6、勾選四個角，設置東南西北，并進行重命名。

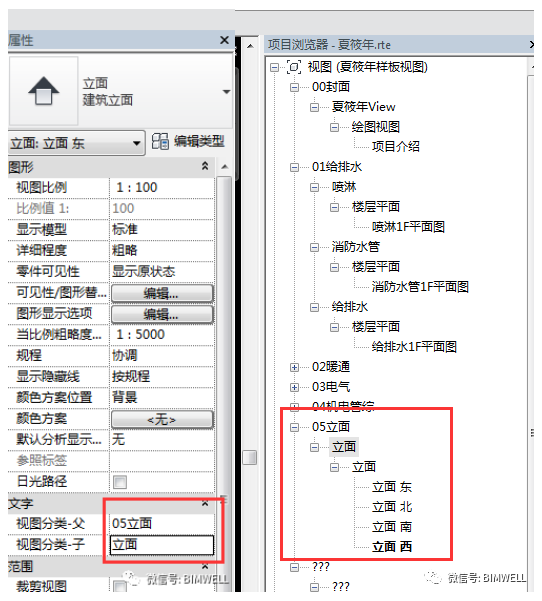

7、利用之前學的父子組合進行分類。
