文章來源:BIMWELL 夏筱年

1、今天我們要講的視圖邏輯樹的制作。也就是下圖所示的這種效果,大家可以根據項目需求以及業主需求進行不同的設置。

2、對相應需要操作的視圖選中,右擊選中<帶細節復制>,得到一個新的視圖,進行重命名,這里的命名也是根據項目需求進行自己設置的,我以給排水為例。

3、接下來,打開這個視圖,現在需要在我們設置的參數上進行邏輯樹的編輯,這邊需要注意的情況是這里的內容是直接輸入生成的,而且不許刪除,所以大家要特別注意哦。

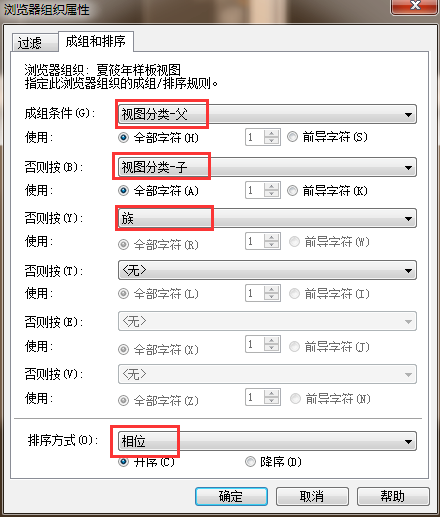

4、接下來我們回到<項目瀏覽器>,發現啥也沒有,不要著急,還有一個關鍵的設置需要進行,同樣選中<視圖>,右擊進入<組織瀏覽器>,選中我們自己視圖進行編輯。在<成組和排序>進行如下設置。其他的大家可以嘗試看看有什么不同。

5、設置完成后,我們會發現我們的<項目瀏覽器>變成了這樣。(大家根據自己的邏輯結構重復2、3步驟)。
