步驟圖文詳解:

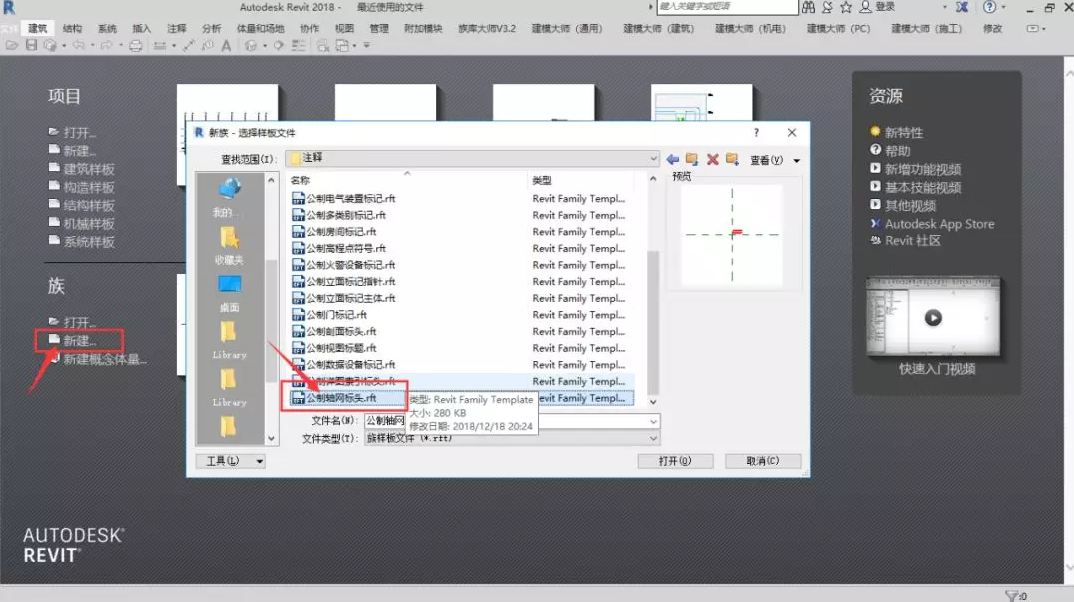

1、點擊新建族，選擇公制軸網標頭。

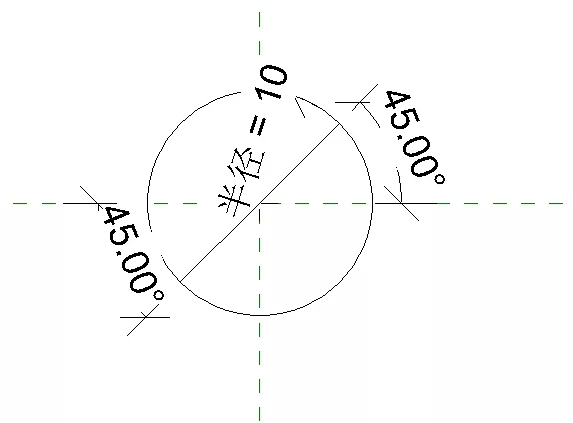

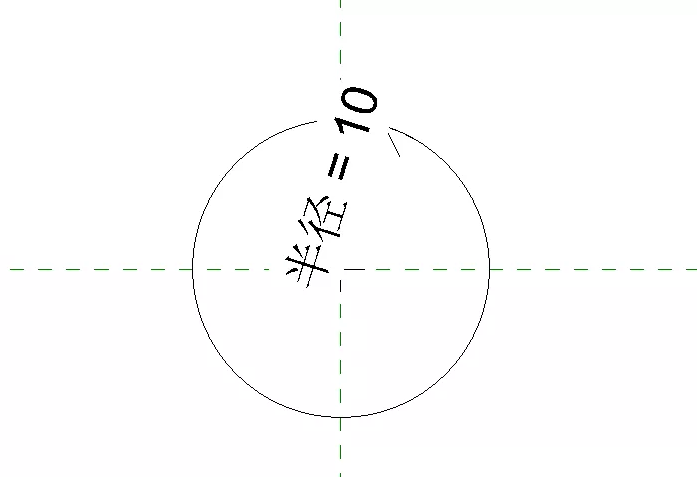

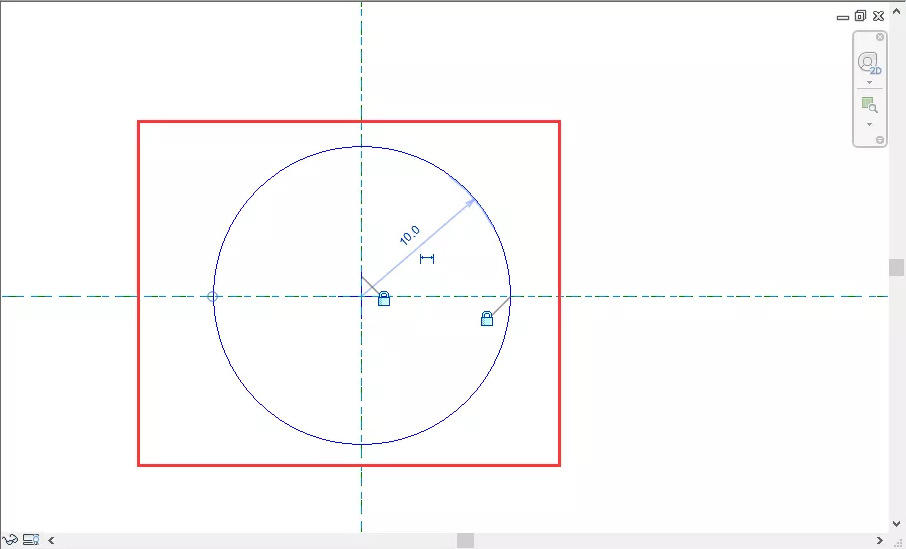

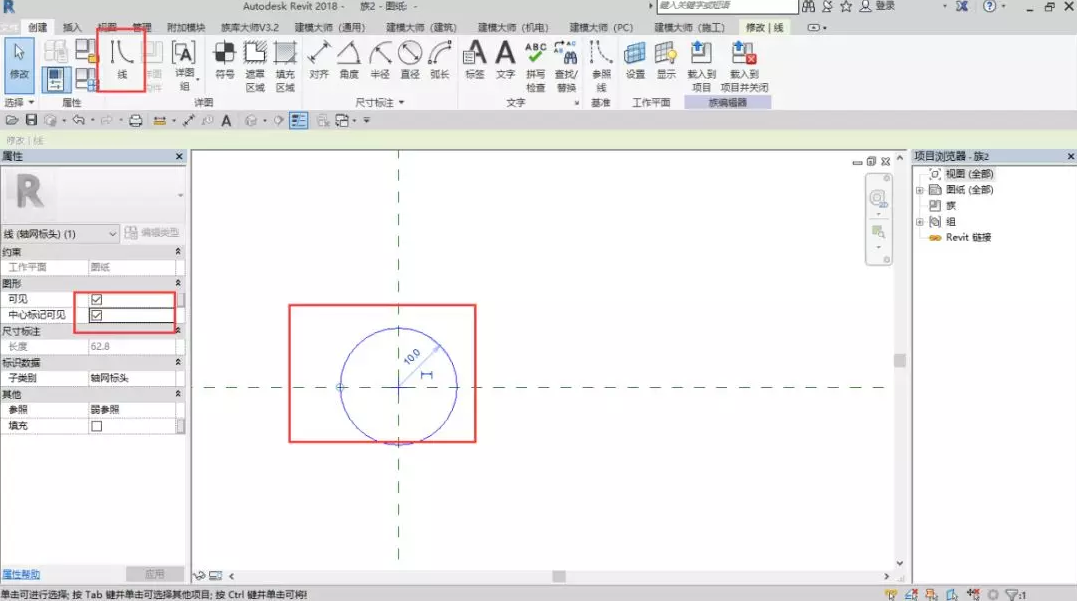

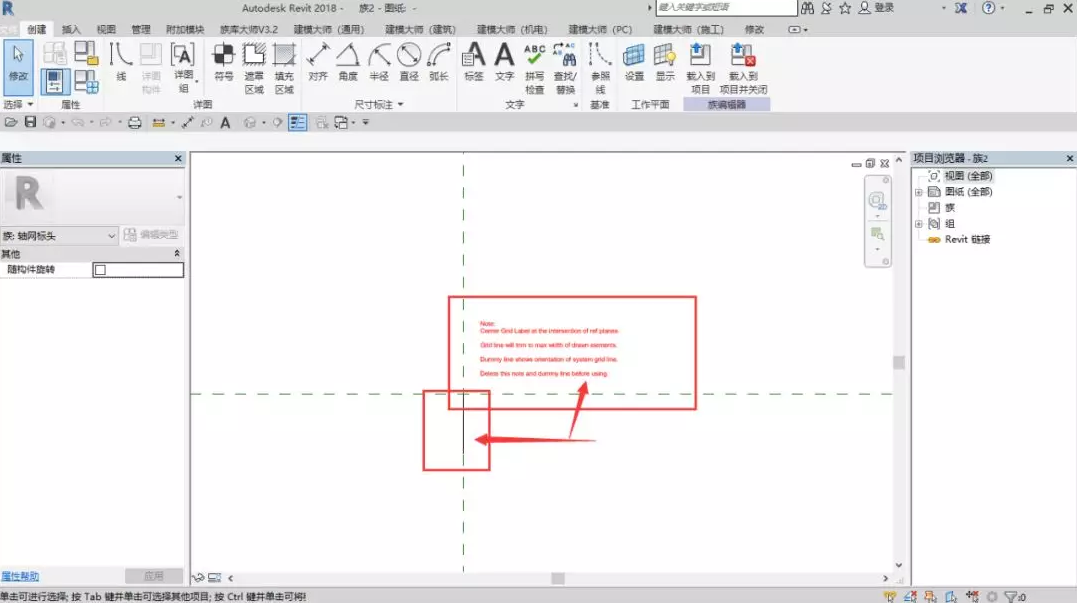

2、將原有的英文與模型線刪除，再用模型線創建一個圓，打開中心標記并將其鎖定在參照平面中心。創建一個參數“半徑”控制圓的大小。

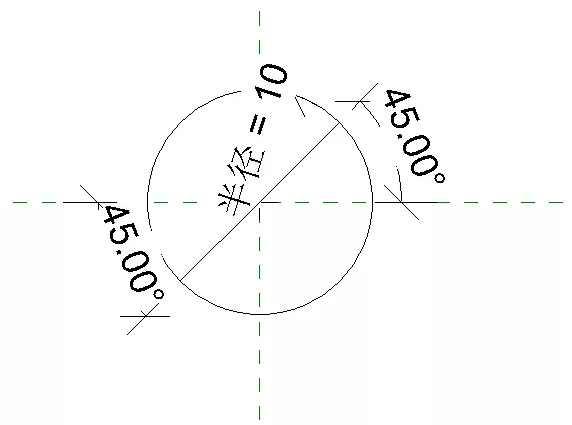

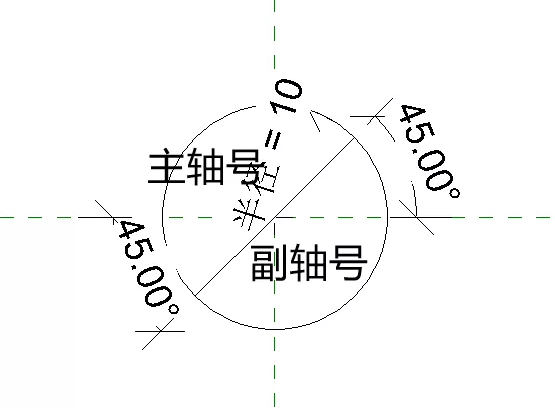

3、繪制斜線，與參照平面成45°添加標注并鎖定。同樣在另一端繪制相同的斜線。

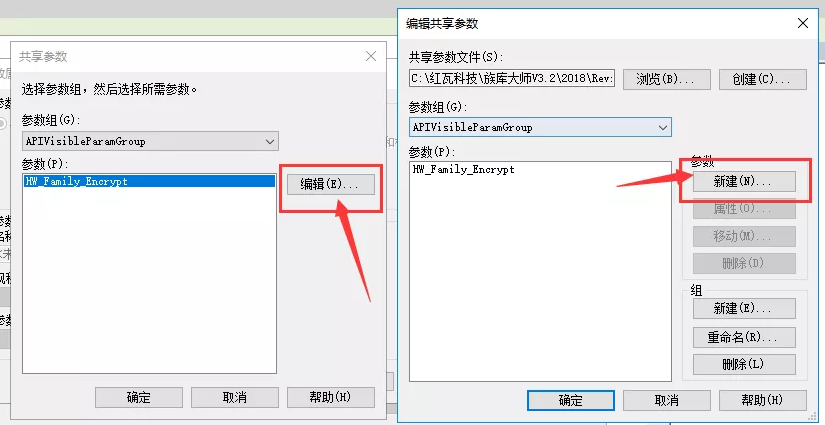

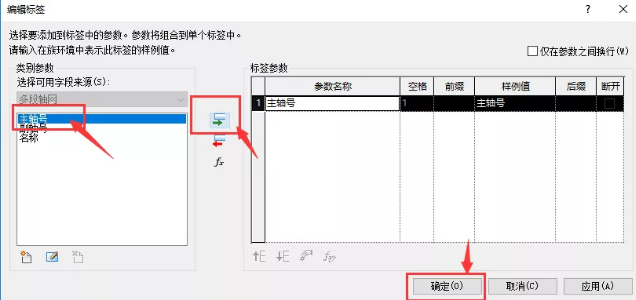

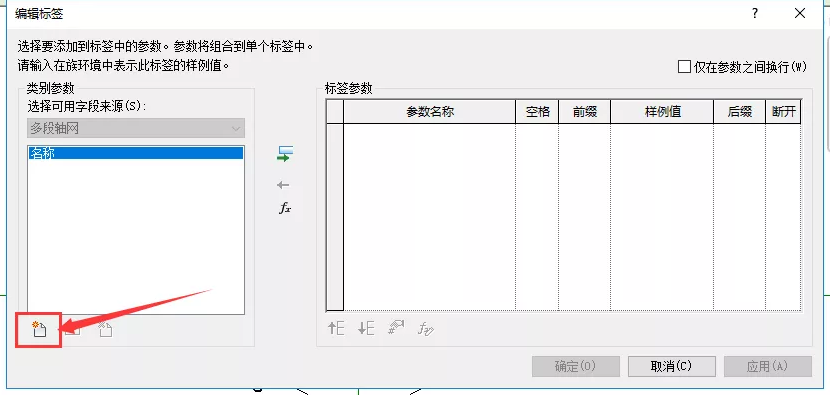

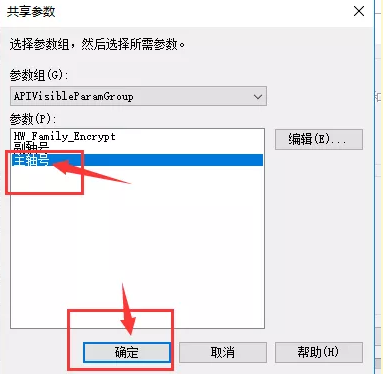

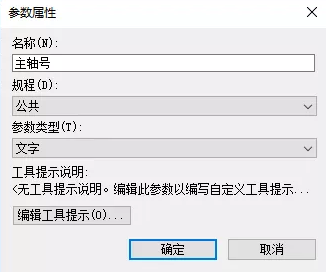

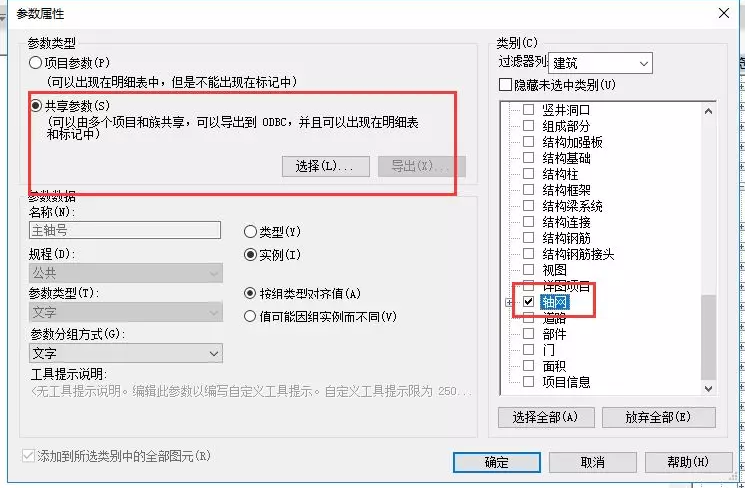

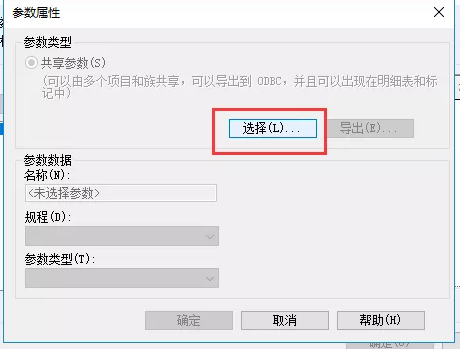

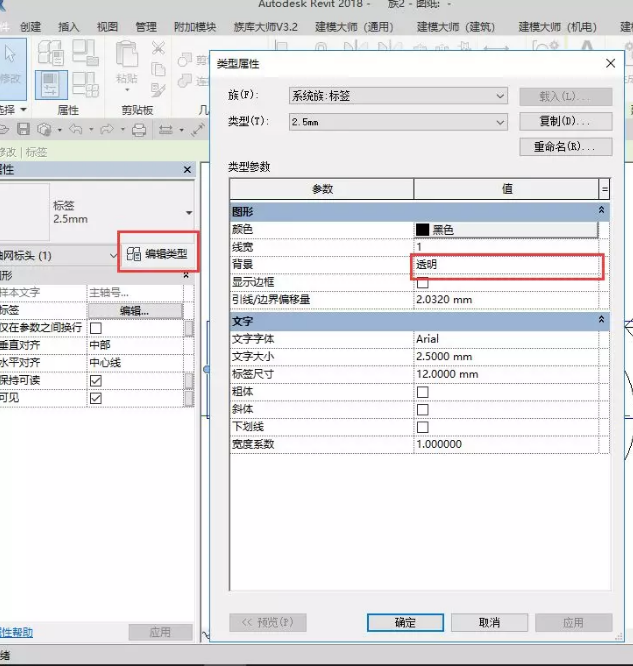

4、創建兩個標簽，然后分別新建兩個共享參數“主軸號”“副軸號”，添加完成之后，在編輯類型里面將背景改為透明。

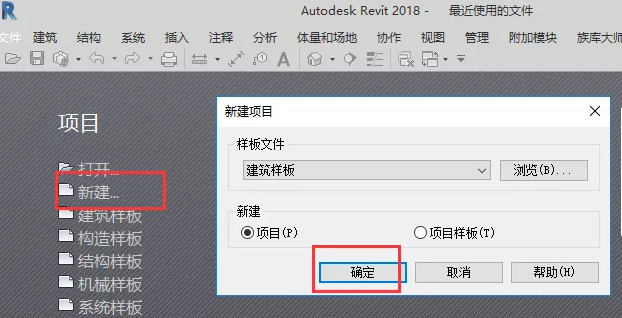

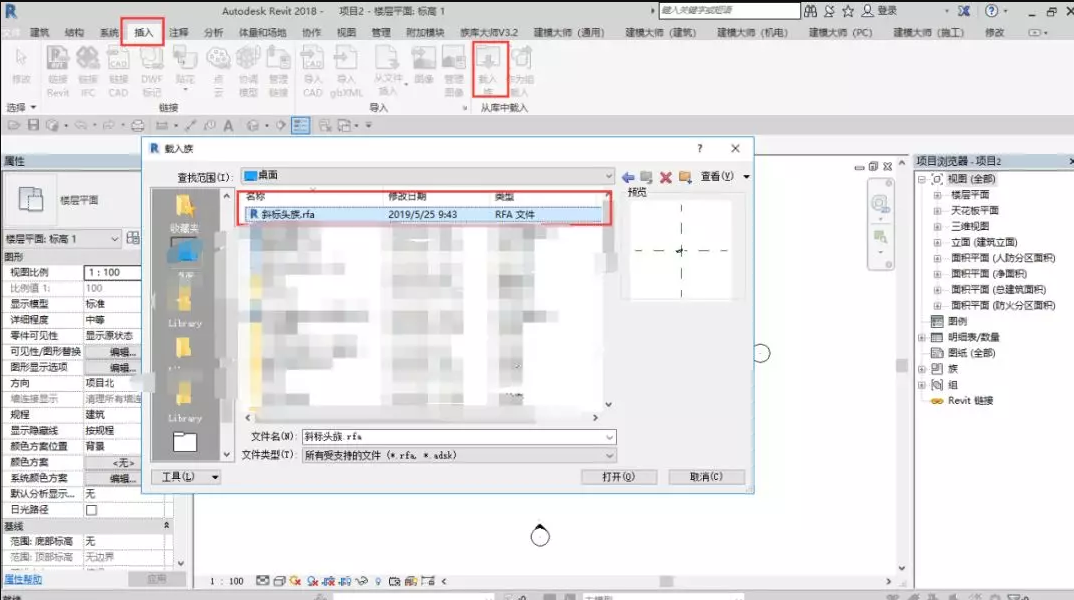

5、將創建好的斜標頭族保存。然后新建一個項目，將新創建的斜標頭族載入到項目中。

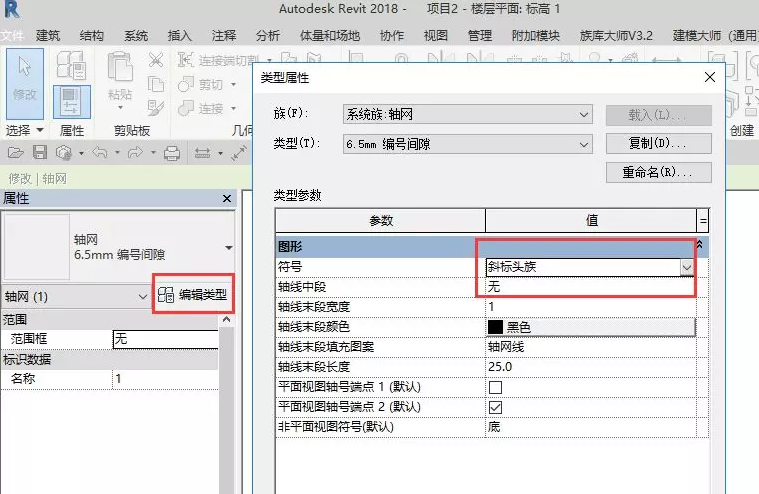

6、創建一條軸線，然后點擊編輯類型，將符號改為斜標頭族。

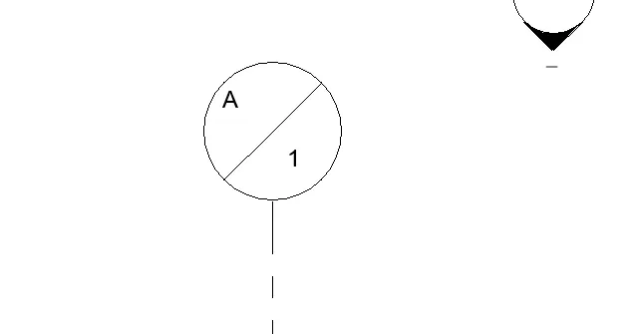

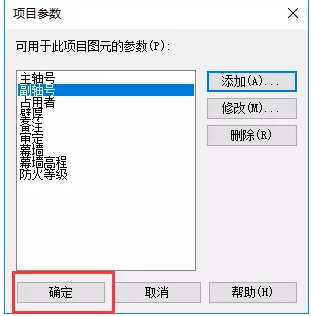

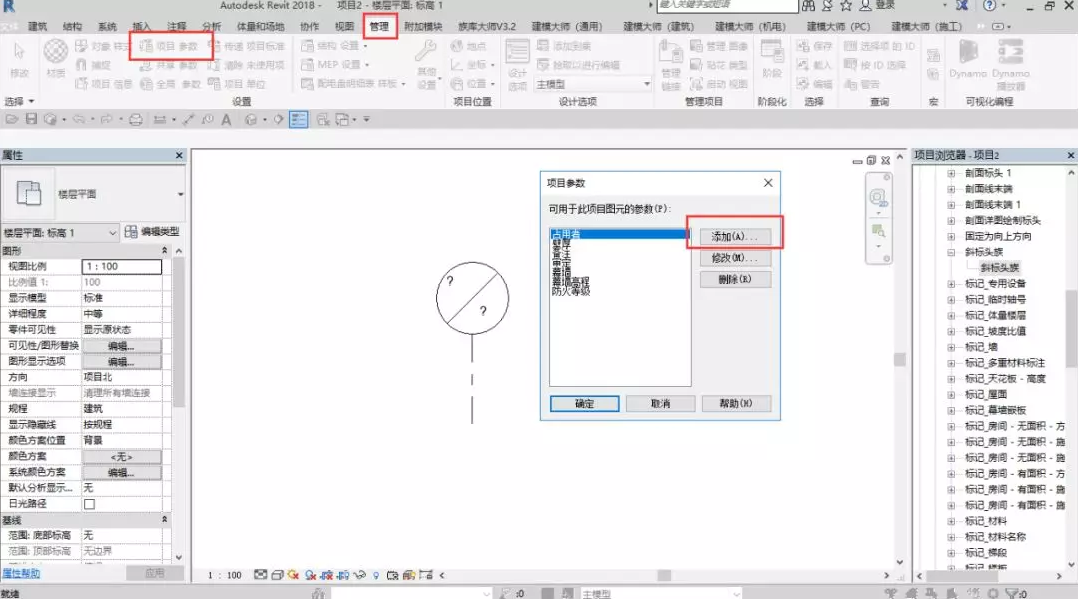

7、在項目參數里再創建“主軸號”“副軸號”兩個共享參數。這樣斜標頭族就算創建完畢了。
