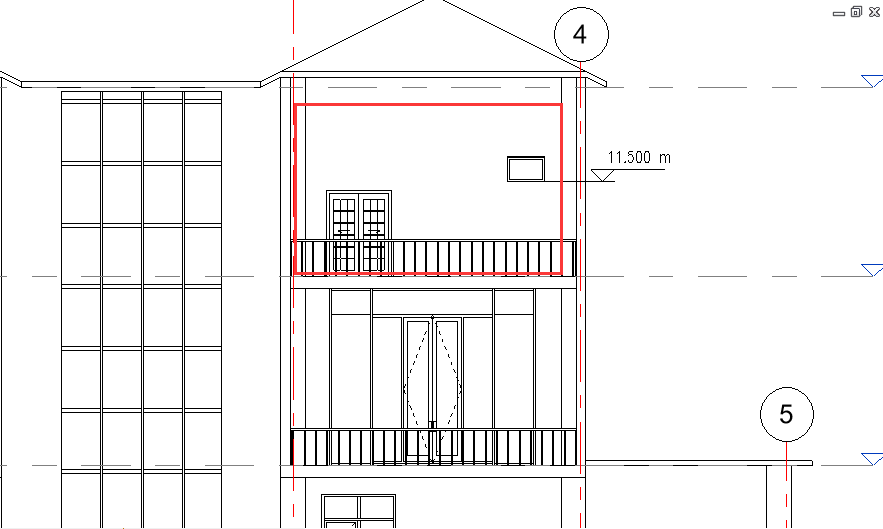

前幾天有個學員在畫完模型出圖的時候遇到這樣的問題：一個樓層平面內不同的構件會出現不同高度，門和窗無法在一個平面圖中顯示！

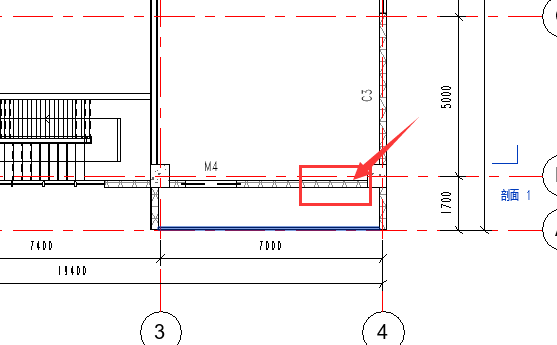

問題狀況如下圖所示：

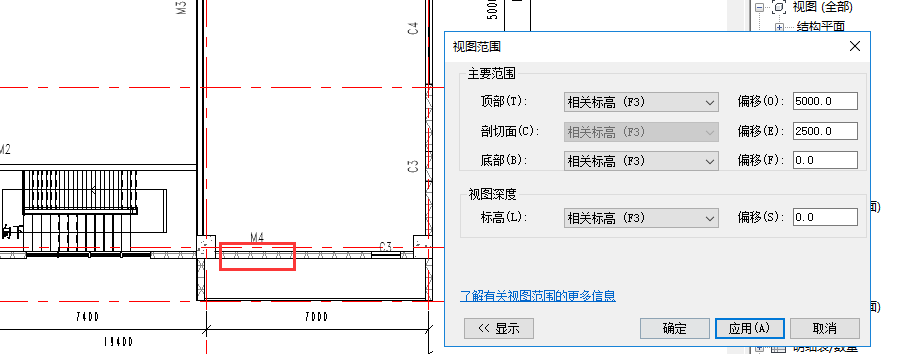

像這種情況即使修改樓層平面的視圖范圍，這個門和窗在樓層平面上無法同時顯示。
那應如何解決呢？
今天就教大家一個簡單的辦法
步驟圖文詳解
1、點擊視圖選項卡下平面視圖按鈕旁下拉小三角，然后選擇平面區域命令。
2、選擇矩形繪圖命令，將窗戶的位置框出來，然后點擊√確定。

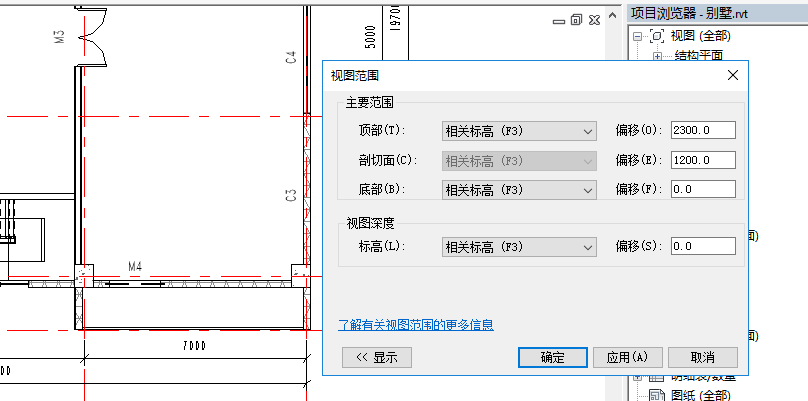

3、先點擊繪制完成的平面區域，在屬性欄里點擊視圖范圍旁邊的編輯。然后修改成合適的視圖范圍，點擊確定。
4、右鍵平面區域，選擇在視圖中隱藏中的圖元，將平面區域的線條隱藏起來，這樣就不會影響后續出圖了。
現在可以看到，能同時顯示了！
