創建形狀可以研究包含拉伸、掃描和放樣的建筑概念，使用“創建形狀”工具能夠從各種幾何形狀創建實心和空心拉伸。
創建實心形狀
使用“創建形狀”工具創建實心幾何圖形。
1.在“創建”選項卡→“繪制”面板，選擇一個繪圖工具。
2.單擊繪圖區域，然后繪制一個閉合環。
3.選擇閉環。

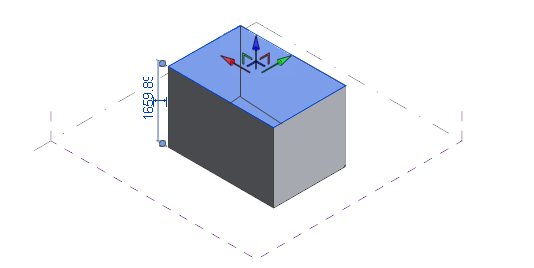

4.單擊“修改|線”選項卡→“形狀”面板→（創建形狀）。將創建一個實心形狀拉伸。
5.（可選）單擊“修改|形狀圖元”選項卡→“形狀”面板→（空心形狀），以將該形狀轉換為空心形狀。
可以通過使用三維拖曳控件或編輯繪圖區域中的臨時尺寸標注，來修改拉伸的尺寸標注。
創建表面形狀
從線或幾何圖形邊創建表面形狀。在概念設計環境中，表面要基于開放的線或邊（而非閉合輪廓）創建。

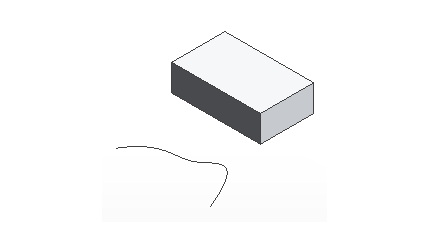

1.在繪圖區域中選擇模型線、參照線或幾何圖形的邊。

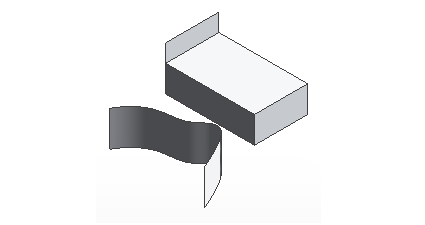

2.單擊“修改|線”選項卡→“形狀”面板→（創建形狀）。線或邊將拉伸成為表面。
注：繪制閉合的二維幾何圖形時，在選項欄上選擇“根據閉合的環生成表面”以自動繪制表面形狀。
創建旋轉形狀
從線和共享工作平面的二維輪廓來創建旋轉形狀。旋轉中的線用于定義旋轉軸，二維形狀繞該軸旋轉后形成三維形狀。
1.在某個工作平面上繪制一條線。

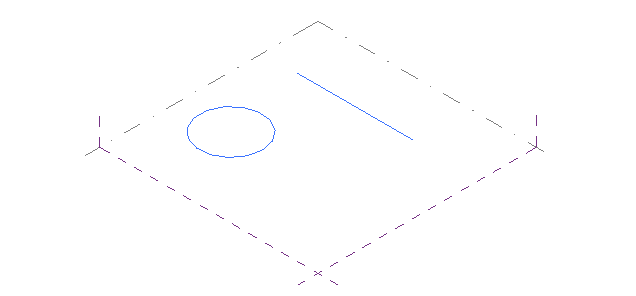

2.在同一工作平面上鄰近該線繪制一個閉合輪廓。
注：可以使用未構成閉合環的線來創建表面旋轉。
3.選擇線和閉合輪廓。

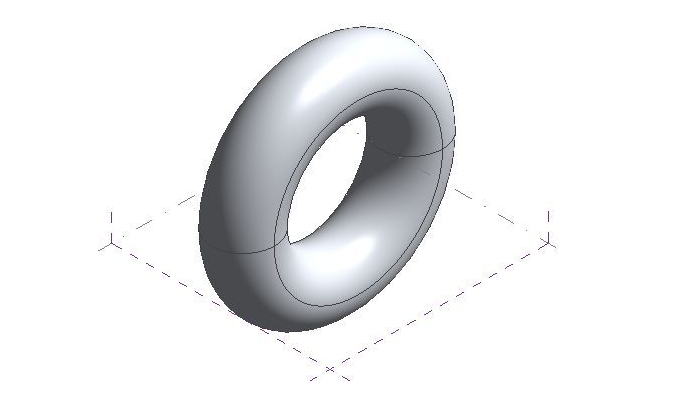

4.單擊“修改|線”選項卡圖片“形狀”面板圖片圖片（創建形狀）。
5.（可選）若要打開旋轉，請選擇旋轉輪廓的外邊緣。
提示：使用透視模式有助于識別邊緣。

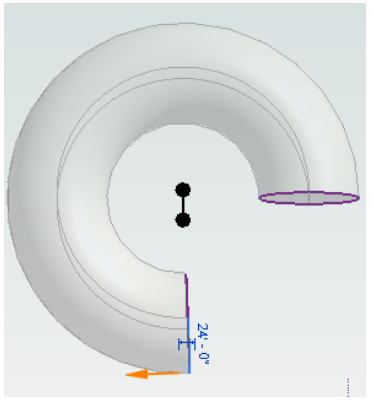

6.將橙色控制箭頭拖曳到新位置。
