Revit中繪制天花板，可通過自動創建天花板、繪制天花板進行，天花板造型還需要通過編輯材質、添加材質等操作實現。現來教您快速繪制天花。
01、編輯天花板材質
1）自動繪制天花板，選擇天花板選項卡，屬性欄中的限制條件選擇標高一，目標高的亮度偏移輸入天花高度；

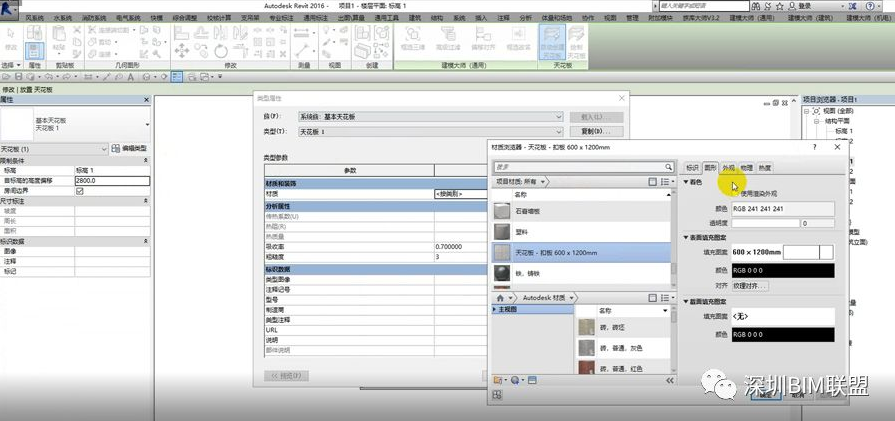

2）點擊“編輯類型”，在類型屬性中，“類型參數”里的材質，選擇天花板材質。圖形處可選使用渲染外觀，點擊確定。
02、添加天花板材質
1）將鼠標放在房間區域上，單擊鼠標，這樣就可以在天花板平面查看天花板；

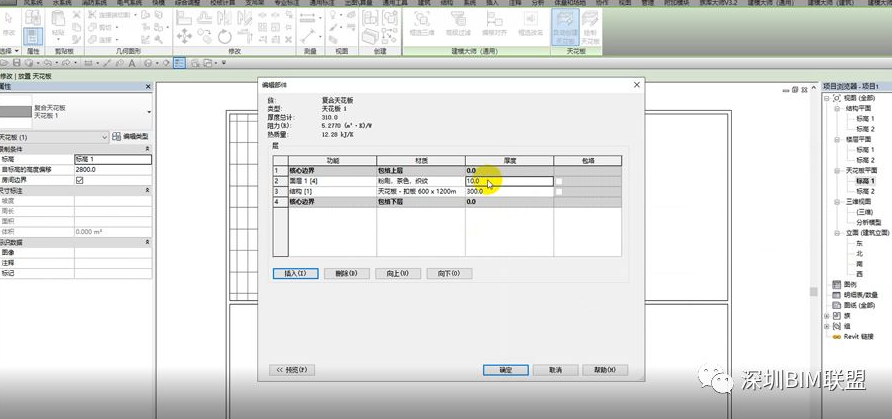

2）使用復合天花板，在編輯部件中，插入結構，為天花添加材質，加入10厚面層。
03、手動繪制天花板

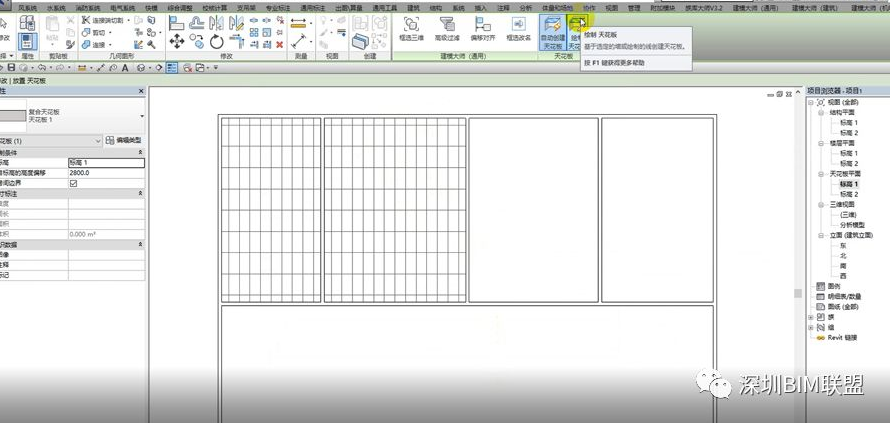

1）手動繪制天花板，選擇天花板選項卡中的手動繪制，在界面直接手動畫出天花板；
2）點項目欄中的邊界，框選房間邊界，天花板同樣繪制好了。
04、修改天花板厚度
1）點擊天花板修改天花板厚度；

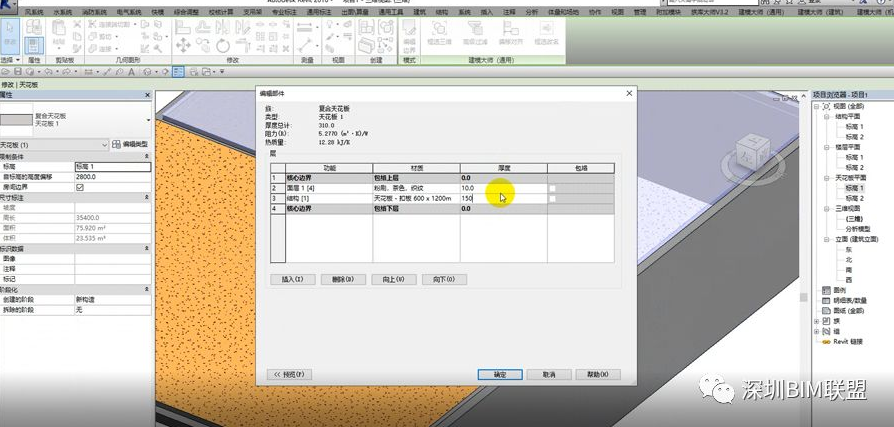

2）點編輯類型，在類型屬性的類型參數下結構處，點編輯，彈出編輯部件，修改天花板的厚度，這樣是完成了天花板的繪制。
以上是繪制天花板的具體操作步驟，你學會了嗎？關注我們，學習更多BIM知識。
