問題：遇到項目特別大，在一張圖紙是放置不下時，怎樣才能將項目完整的體現在圖紙當中？

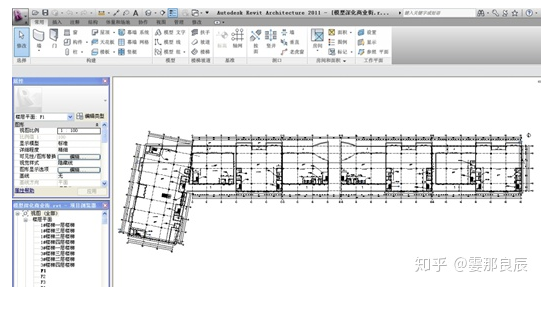

圖-1

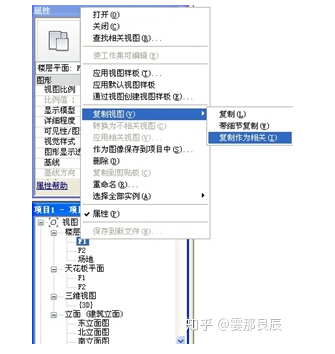

(1)在遇到特別大的項目可能會在圖紙中放不下，在這種情況下我們要用拼接線來處理。在項目瀏覽器中點擊F1右鍵>復制視圖如圖-2。
圖-2

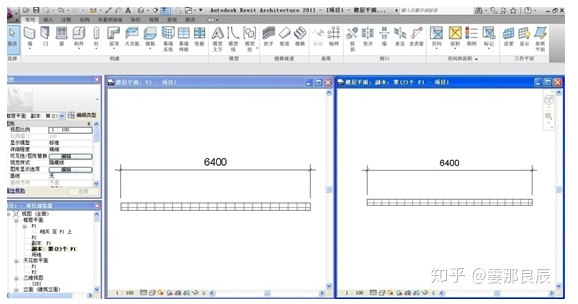

【注意】在復制視圖菜單欄中有三種復制方法。第一種復制方法只能復制三維模型文件。第二種“帶細節復制”可以將對項目的標注等同時復制到“子”視圖當中，如圖-3。
圖-3

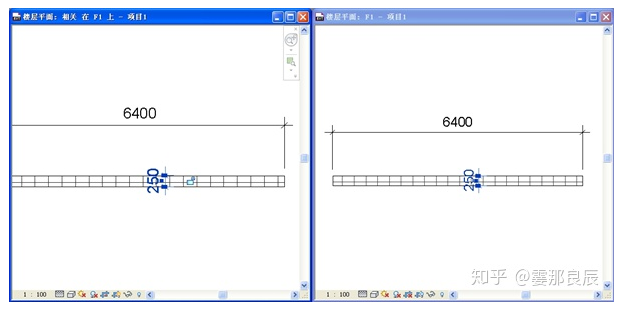

第三種“復制作為相關”可以將模型文件和二維標注復制到“子”視圖當中，在視圖中隨意添加修改模型添加二維標注，“父”視圖將跟隨改變，如圖-4。三種復制中修改實體模型時，視圖都會同步變化，但是只有“復制作為相關”這種復制方式能夠在在“子”視圖中添加二維注釋后，在原視圖中同步添加。
圖-4

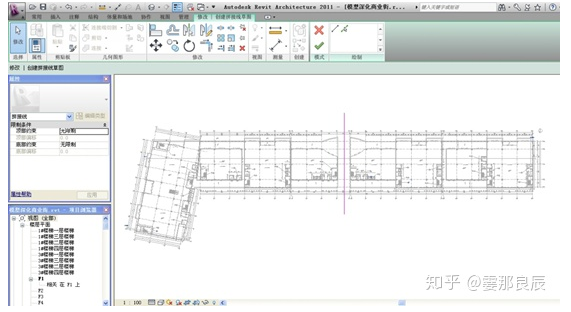

(2)我們所運用的是“復制作為相關”在項目中運用“拼接線”命令對其繪制拼接線，如圖-4完成繪制。在視圖屬性中勾選“裁剪區域可見”沿所繪制的拼接線進行裁剪框的調節，“子”視圖同上，生成兩個視圖如圖-5，把兩個視圖放入圖紙中即可。

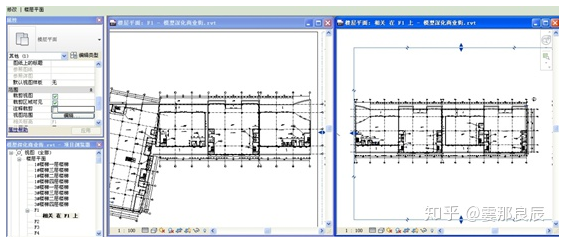

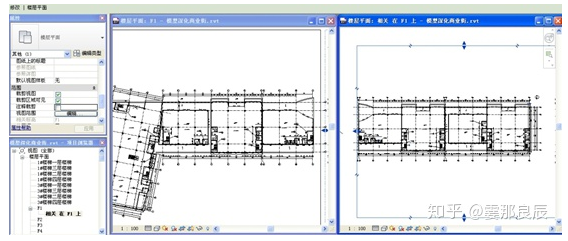

圖-5
圖-6
