    最近有幾位工程師咨詢關于Revit模型如何導入Gen軟件的問題。話不多說，直接上！干！貨！！！

    首先，我們要在電腦中安裝revit和Gen的模型接口插件，在midasGen安裝目錄下，尋找“midaslinkforRevitStructure”文件夾，選擇與Revit版本對應的插件安裝。【注意：安裝插件要在默認C盤目錄下，否則可能在導入模型時找不到所需組件】。

    插件安裝好以后，我們打開Revit模型，這期我們找了一個簡單的框剪核心筒結構模型作為案例。

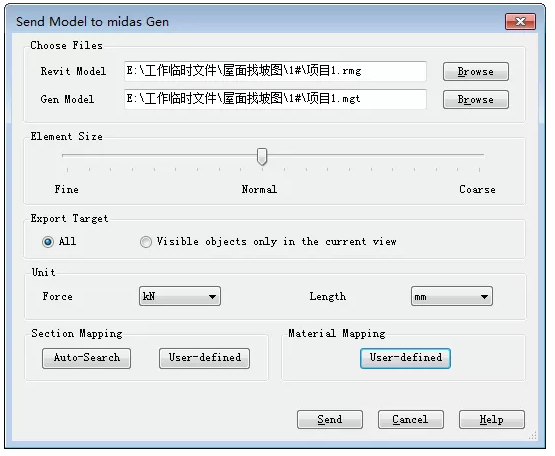

    我們點擊Revit標題菜單中的【附加模塊】-【外部工具】-【SendmodeltomidasGen】，我們可以在彈出的對話框中，做出一些設置。

    第一欄【ChooseFiles】是選擇文件，RevitModel是指需要導入的Revit模型，此默認設置為用戶當前模型，不做修改。GenModel是指轉換后將要生成的Gen模型目錄，默認是與Revit模型相同目錄。

    第二欄【ElementSize】是選擇單元劃分的尺寸，Revit有些構件導入Gen后，軟件會進行自動的網格劃分，這里是選擇網格劃分的尺寸。

    第三欄【ExportTarget】是選擇導入模型的范圍，【All】指的是將全部模型導入，第二個選項是導入僅在Revit窗口中顯示的構件。

    第四欄【Unit】是選擇單位

    第五欄【Sectionmapping】指的是映射功能，即Revit中的構件尺寸等屬性導入Gen后，對應哪些屬性。這里我們一般選擇【Autosearch】，勾選第一個選項。

    第六欄【MaterialMapping】指材料映射，即Revit中的材料對應Gen中的材料，這里我們一般不做修改。

    點擊【send】，有時會彈出錯誤提示，這個提示的意思是，部分構件尺寸的映射在Gen中無法找到，這里我們需要自己定義。

    點擊【DefineSectionmapping】按鈕，選擇【UserTypeSection】，選擇Revit構件尺寸對應的Gen模型尺寸，即可將同類型的映射問題批量修改。

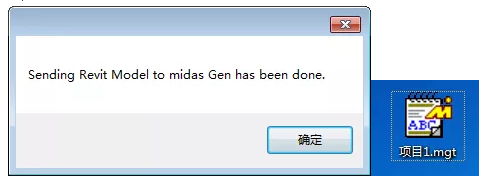

    映射問題修正后，點擊【continue】，即可完成模型信息文件的輸出，輸出的格式為MGT格式。

    模型導入的方法很簡單，在midasGen中選擇文件-導入-導入MGT文件。

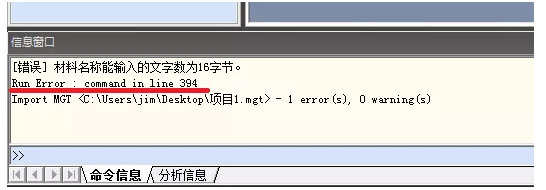

    但有的時候我們發現導入失敗，在命令信息里面提示報錯。錯誤的類型很多情況都是【材料名稱輸入的文字數為16字節】。也就是說，在Revit中的材料名稱字數太多，需要在原模型中進行修改。

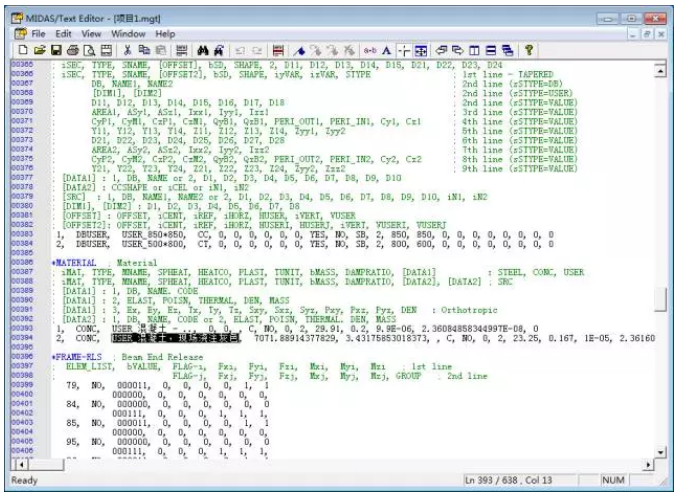

    這里教給大家一個簡單的方法來調整：我們發現MGT文件是可以打開的，打開后是一大串代碼，這些代碼數據就記錄了我們的模型信息。首先我們找到軟件報錯的行數，比如本例中，是在第394行。

    這里我們可以發現，從386行開始記錄的是材料【Material】信息，每行數據的第三個逗號后代表材料的名稱【MNAME】，很明顯，【USER_混凝土，現場澆筑灰色】這一串名稱超過了16字節，我們把它修改為【混凝土】。注意：這里的逗號分隔都是英文標點。

    修改后保存，模型就可以順利導入啦！
