工程項目中，有時候需要給業主制作logo,并在模型中展現出來，如果業主只給一張圖片，該如何把圖片轉換成最終三維模型呢？簡單的圖案可以描圖，遇到復雜的曲線圖案，可以采用位圖轉矢量圖的方法，本篇案例沒有涉及曲線圖案，只是介紹方法，異曲同工。

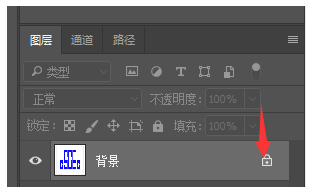

01、在ps中打開素材圖片，右下角圖層上按住Alt鍵不放，雙擊加鎖的圖層，即可解鎖圖層，解鎖后圖片變為可編輯，如圖所示。

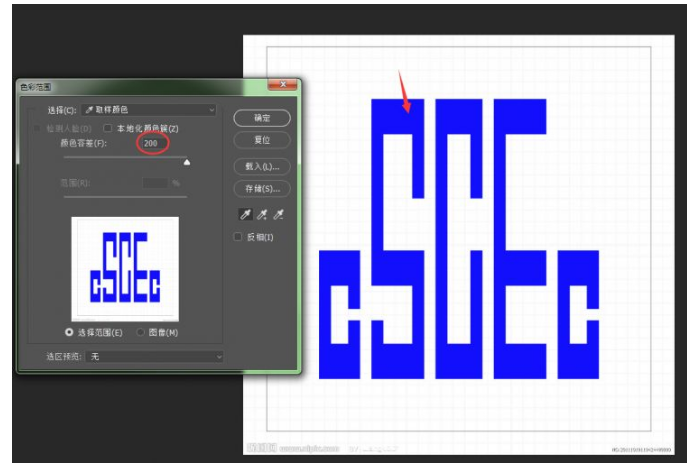

02、在菜單欄中找到-選擇-色彩范圍，鼠標移到圖片藍色區域單擊，即可取樣到藍色部分，顏色容差200（可調），確定，如圖所示。

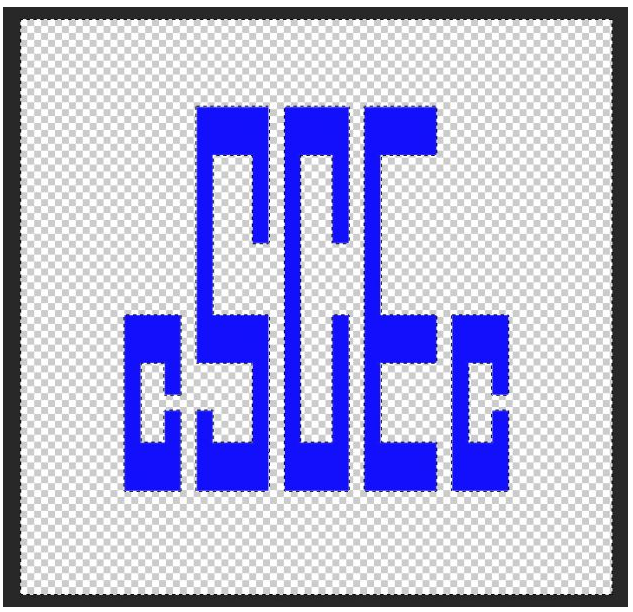

03、選擇好的藍色區域會出現虛線，再配合Shift+Ctrl+I反選藍色以外的區域，按下鍵盤Del鍵刪除藍色以外的區域（保持純色，水印之類的都要處理掉），如圖所示。

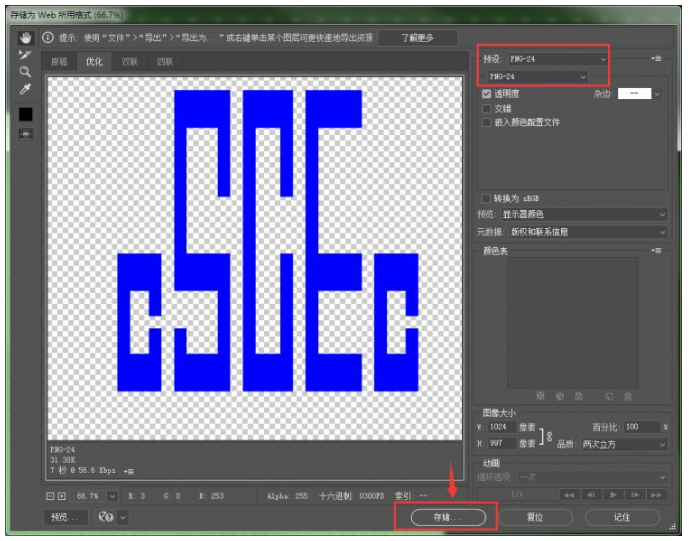

04、Ctrl+Shift+Alt進入存儲為Web所用格式對話框，預設為PNG-24(支持透明通道),點擊存儲，選擇保存路徑，如圖所示。

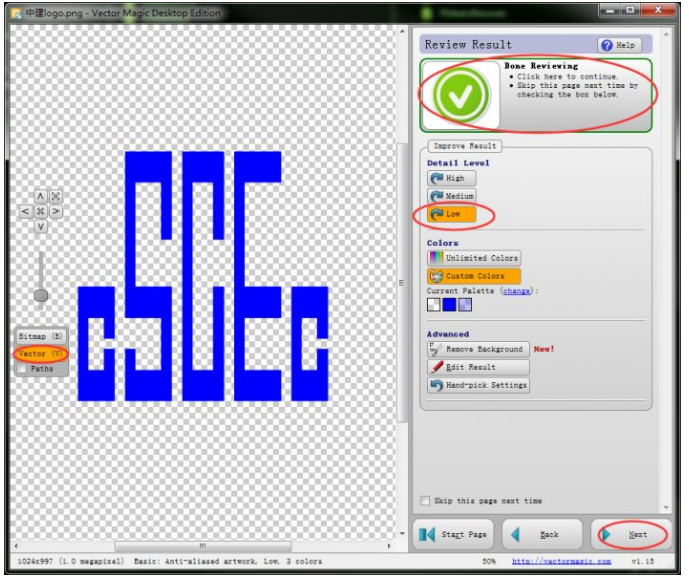

05、下載VectorMagic軟件（位圖轉矢量圖），打開軟件，拖入上一步中制作好的圖片，然后點擊FullyAutomatic（全自動），也可以使用高級功能，根據實際情況而定，這里選擇全自動就可以。軟件計算完成后，可以看到左側，黃色塊從Bitmap(位圖)上轉移到了Vector(矢量)，說明圖片已經轉換成了矢量圖,DetailLevel（細分級別）可以自行調整，這里選擇low(低)，如圖所示。

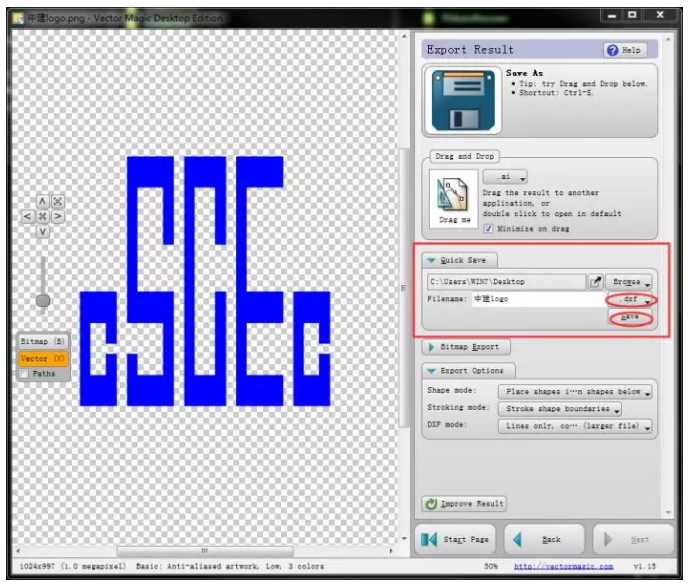

06、點擊Next(下一步)，到達保存結果界面，在QuickSave(快存)選項卡中設置保存路徑，名稱以及保存格式，這里選擇dxf格式，點擊Save保存，如圖所示。

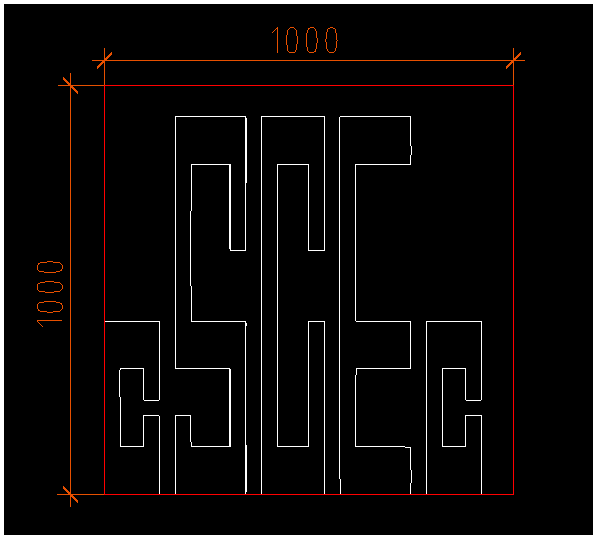

07、在CAD中打開上一步保存的DXF文件，根據需求縮放圖像，這里縮放到1m*1m，如圖所示。

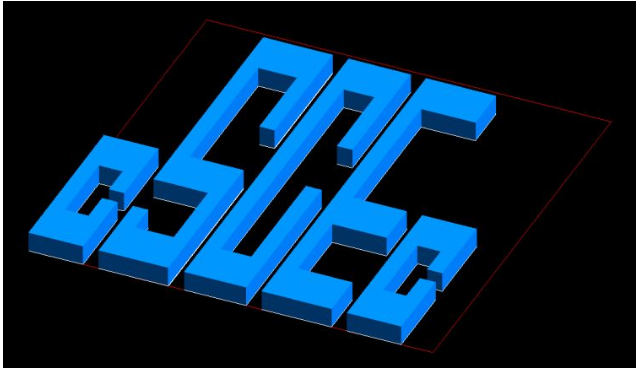

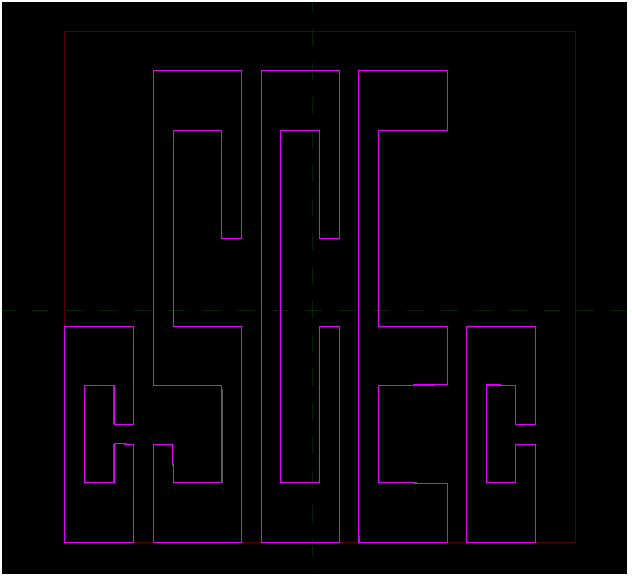

08、打開Revit，新建常規族，插入-導入CAD，選擇上一步保存好的dwg文件，創建拉伸，拾取線，可以拾取到導入的dwg文件圖案，適當修剪一下，設置拉伸終點，logo圖案模型制作完成，如圖所示。
