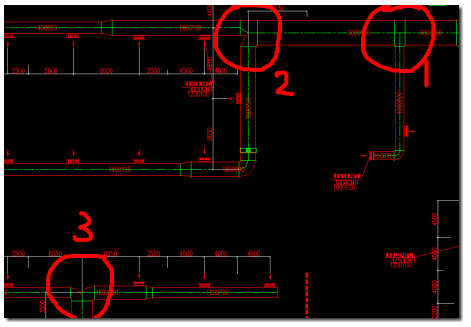

在MEP風管系統的繪制中，默認的風管連接方式只有接頭和T型三通兩種類型，對于一個非三通或者接頭的連接方式，手動添加的方式費時費力，如圖中所示，一些Y型三通，順流三通等形式，可以采用修改構件的類型的方式將其設置為默認的連接方式，在風管繪制時自動添加，而無需單獨修改。

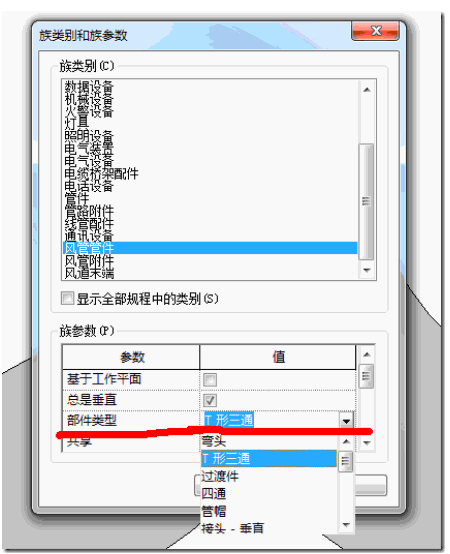

以圖中3處的Y型的三通的繪制為例，首先將需要的Y型三通載入到項目中，在當前繪圖區域放置一個Y型三通，選中--編輯族，打開族編輯器，在族編輯器中打開族類別和族參數對話框如圖，
繪制風管時，首選連接類型T型三通下降出現剛剛添加的Y型三通選項，將其設置為T型三通連接類型，以后繪制風管時將自動以Y型三通的方式繪制。
