在BIM三維繪圖中，常常有一些含有多個重復圖元的設備，比如百葉窗的窗格，對于該類構建我們可以采用陣列命令并添加參數的方式創建自適應族。

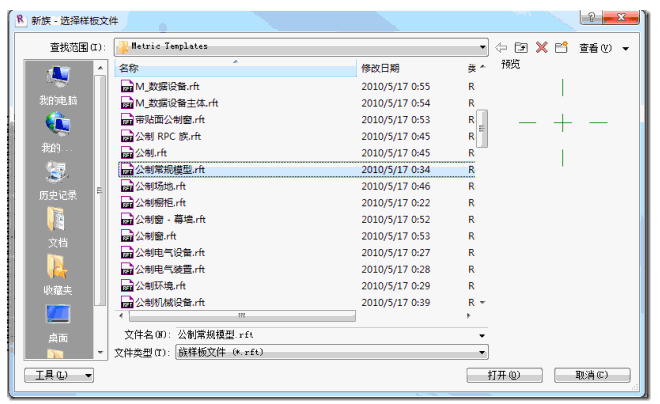

新建族，族模板選擇公制常規模型，并繪制兩個參照平面，添加“高度”參數。

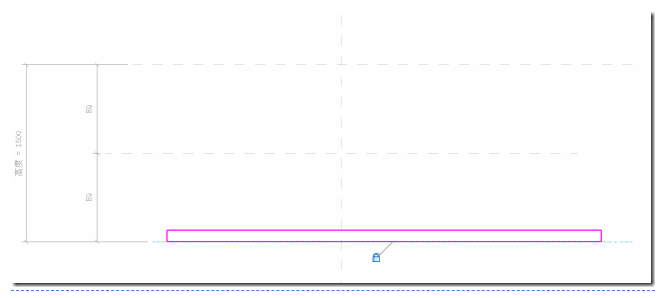

繪制拉伸，并將其下邊框鎖定在底部參照平面。

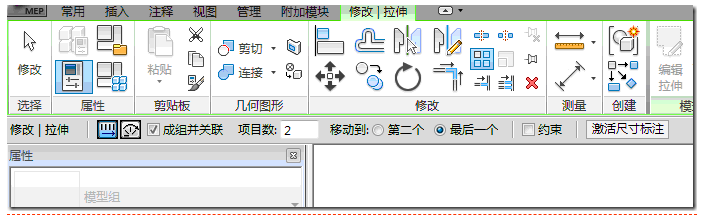

選擇修改選項卡-陣列-線性陣列，并設置屬性欄“項目數：2，移動到：最后一個，保證成組關聯處于選中狀態。

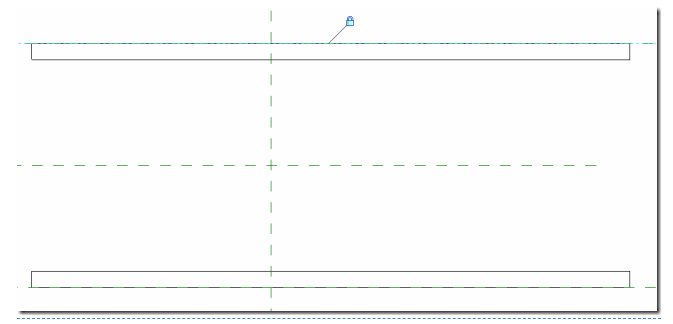

將陣列上邊框鎖定到上參照平面。

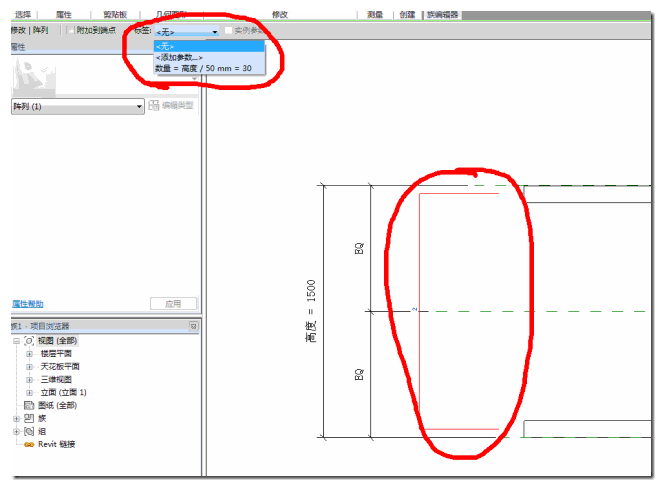

選中陣列的數量標注，并在狀態欄上“添加參數”，打開族參數對話框。

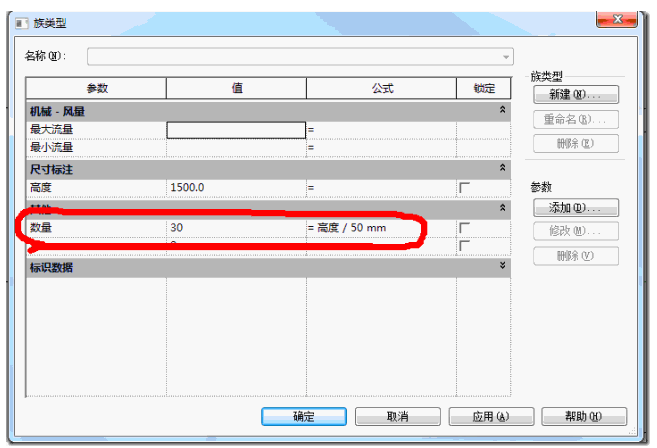

在參數對話框中設定名稱“柵格數量“，設定分組為”其它“。打開族類型對話框看到剛才添加的高度和柵格數量兩個參數，將數量參數公示欄輸入”數量/50“，50即為陣列的柵格間距。
設定不同的高度數量，可以看到，柵格陣列隨之自動變化。
