手工創建族

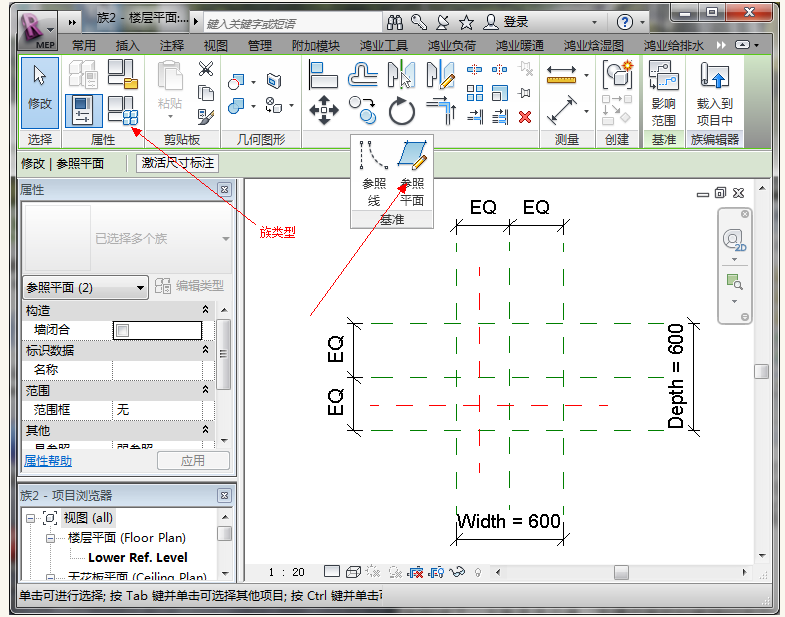

1.畫兩個參考平面。

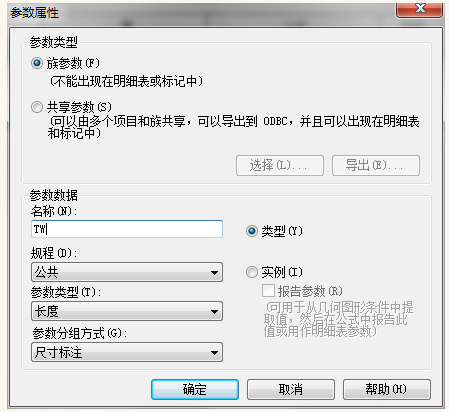

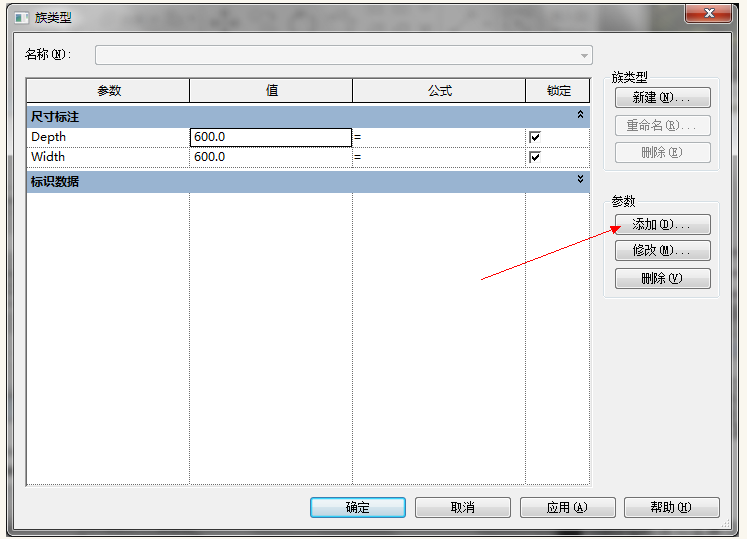

2.點擊族類型,添加參數。

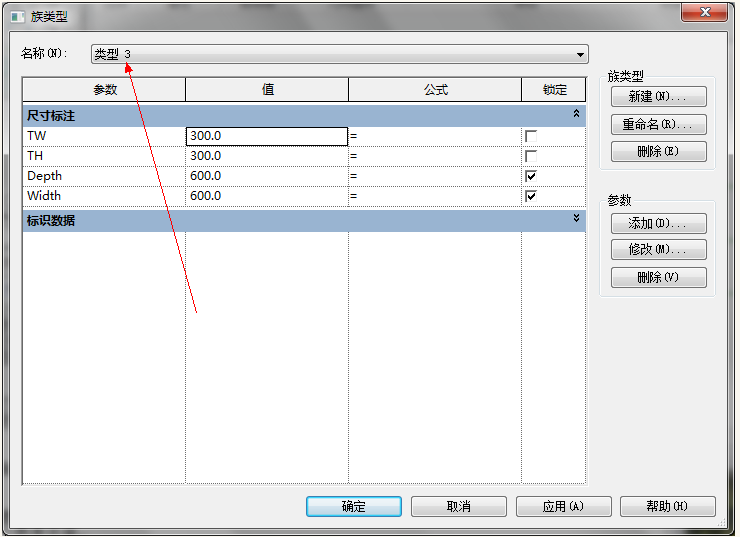

3.添加類型,為類型賦值。

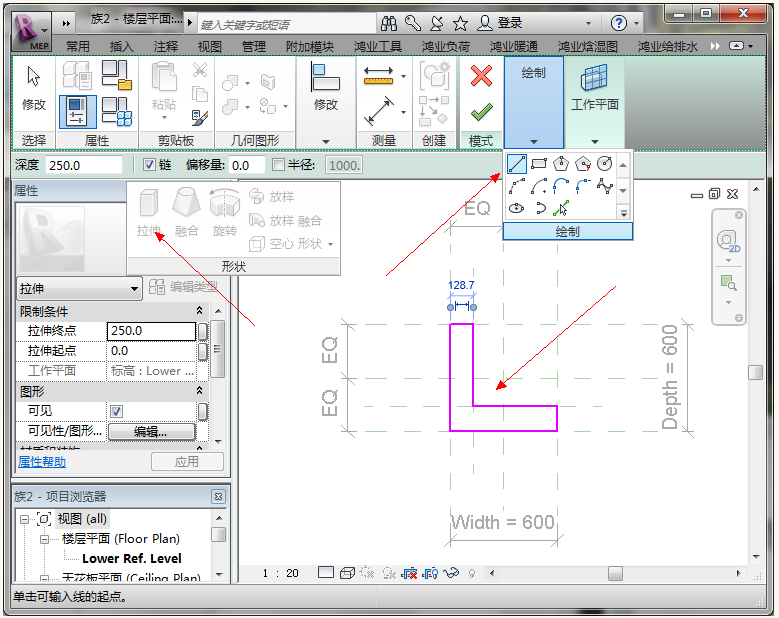

4.創建拉伸截面,完成后,可以三維查看。

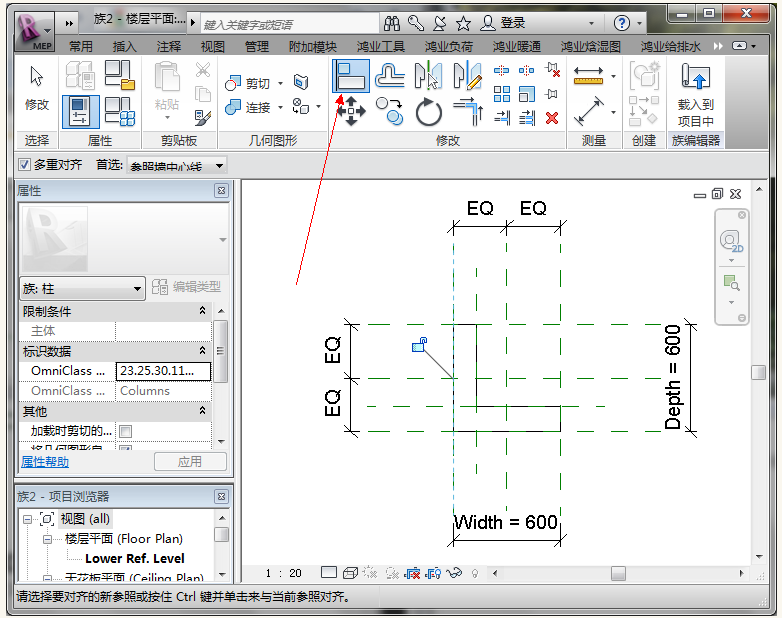

5.創建對齊,把拉伸曲線與參考平面對齊鎖定,以便使用參數驅動。

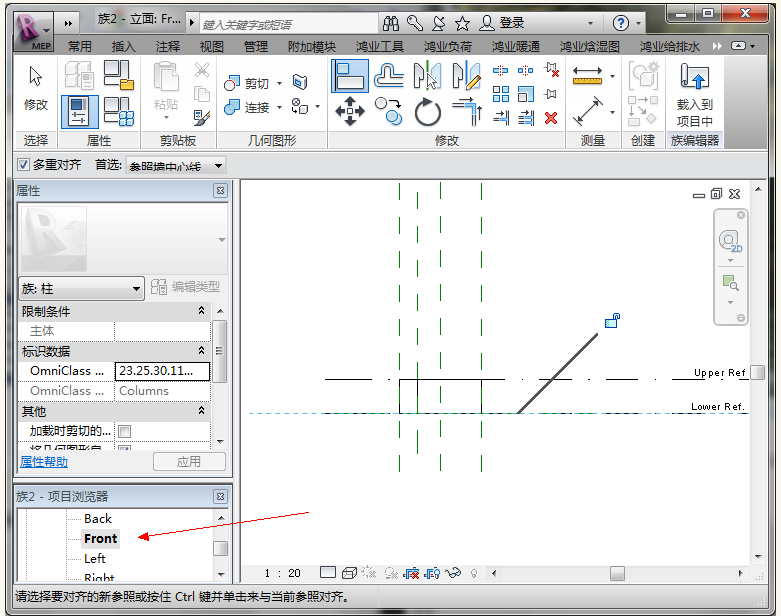

6.切換到前視圖Front把上下底面也對齊鎖定。

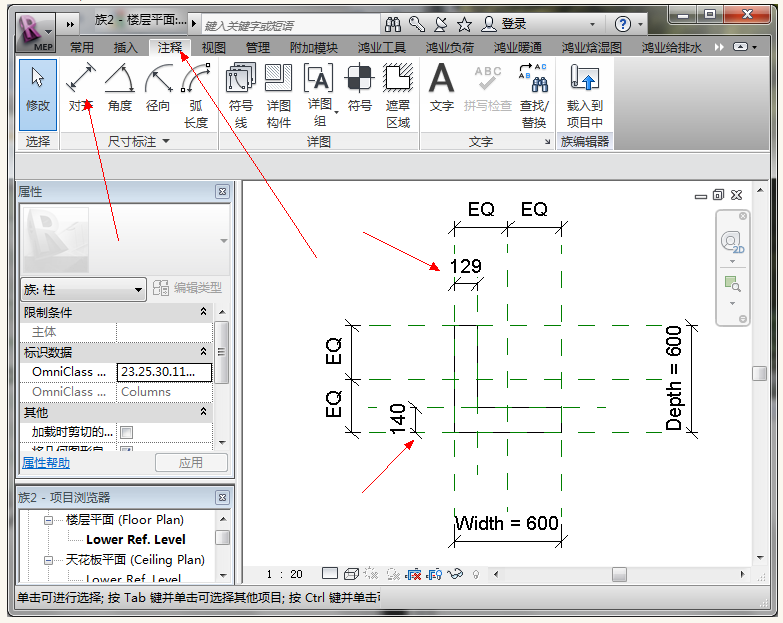

7.創建標注,是在兩個參照平面之間創建。

8.參數綁定

創建族最佳步驟:



您想要使用最佳實踐來創建模板。
下列建議并不十分全面,但是其中很多建議可以幫助您提高效率和性能:
創建一個新的空白草圖視圖,用于打開和關閉項目。在保存并關閉您的項目前,請打開此視圖并關閉其它打開的視圖。這可以避免在啟動時加載不使用的視圖,釋放RAM內存,提高速度。
不要向模板中加載過多的族。僅加載項目常用的族(例如,您最常用的窗與門),以此減小項目。
對于所有在您的項目中使用的族,設置其所有參數,如果您的公司使用注釋記號,請為所有族定義注釋記號。
不要包含過多墻類型。僅包括5-6種您的公司常用的類型即可。包括一些普通墻體,用于幫助概念設計。
為包括的所有墻體類型設置參數(例如,類型標記、防火等級等)。
設置一些您可以反復使用的圖紙(例如一組標題圖紙)。.通常,這類圖紙在每個項目中都是一樣的,所以這樣做可以為圖片、明細表等留下一些空間。同樣的方法可以用于詳圖。
創建視圖模板,在創建新的視圖時,為您的項目設置標準。
加載新的標準標題欄。包括一或兩個標題欄,用于效果圖,加載標準施工文檔標題欄。包括面向附錄的標準標題欄。
設置您的標準明細表。使用所有您使用的標準創建房間、門、窗與五金器具明細表。獲得您可以在項目中隨時使用的明細表。
創建一些面向標準細節的草圖視圖,如您會經常在項目中使用的門或窗的細節圖。
如果您經常進行翻新項目,設置階段并進行圖形替換。不要讓用戶隨后做這些工作。
使用文件菜單中的傳遞項目標準命令,在模板間比較和導入圖元。
在開始新項目前,升級您的模板為最新的Revit格式。
