    文章來源：廣筑BIM咨詢

    作為BIM機電工程師，我們在很多項目里的人防圖紙都可看到套管的蹤影。但很多小伙伴對套管可能都不太了解，今天小編就從三個方面帶大家了解套管。

        套管的分類

        套管的安裝要求

        套管規格的計算

    一、套管的分類

    套管的種類很多，其中柔性防水套管和剛性防水套管最為常見。柔性防水套管和剛性防水套管的最根本的區別就是是否允許管道在套管內進行滑動。柔性套管允許管道在套管內滑動，而剛性的不允許管道滑動。而我們俗稱的人防密閉套管實際上屬于剛性防水套管的分支型號，其比剛性防水套管外多一翼環和擋板，用于抵擋戰時沖擊波與防止毒氣進入防護區。

        剛性防水套管

        柔性防水套管

        人防套管及密閉肋

    二、套管的安裝要求

    GB50038-2005《人民防空地下室設計規范》中規定：

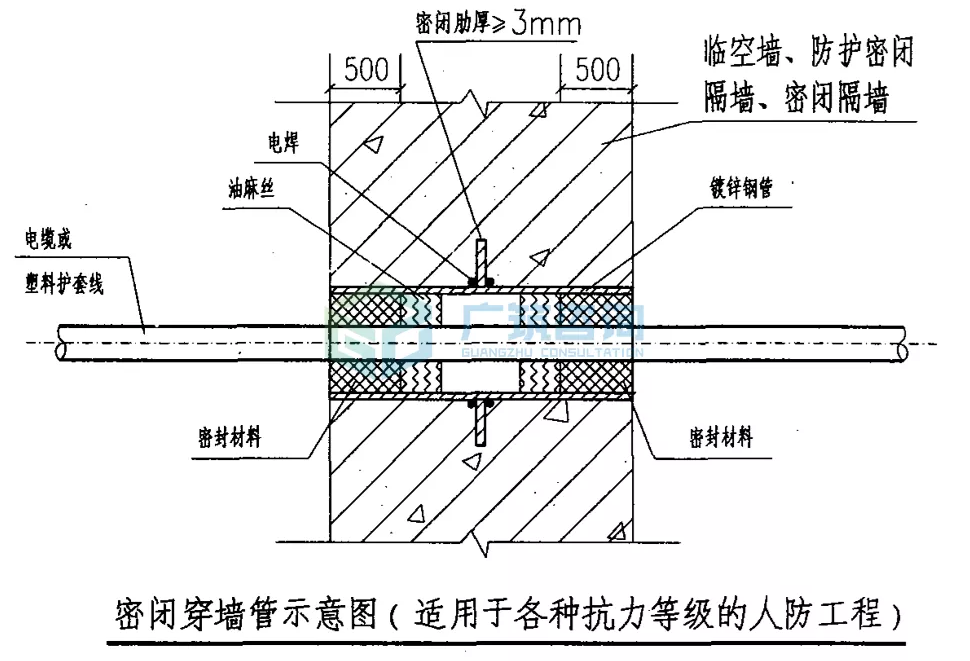

    1、穿過外墻、臨空墻、防護密閉隔墻和密閉隔墻的所有電纜（包括動力、照明、通信、網絡等）管線和預留備用管，應選用管壁厚度不小于2.5mm的熱鍍鋅鋼管根據抗力級別作防護密閉或密閉處理。做法如下：

    2、穿過外墻、臨空墻、防護密閉隔墻、密閉隔墻的同類多根弱電線路可合穿在一根管徑小于25mm的保護管內，采用暗管加密閉盒的方式進行防護密閉或密閉處理。做法如下：

    3、各人員出入口和連通口的防護密閉門門框墻上均應預埋4～6根管壁厚度不小于2.5mm、管徑為50～80mm的熱鍍鋅鋼管作為備用。

    4、電纜橋架不得直接穿過臨空墻、防護密閉隔墻、密閉隔墻。通過時應改為穿管敷設，且一根電纜應一根密閉管。

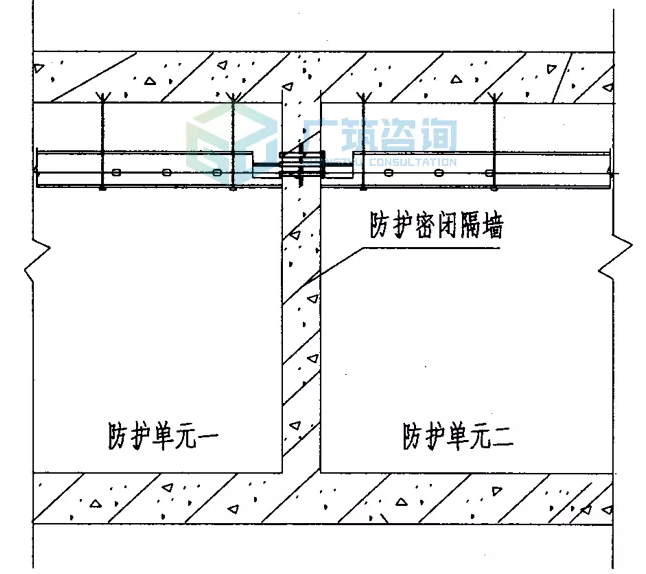

    5、各類母線槽不得直接穿過臨空墻、防護密閉隔墻、密閉隔墻，當必須通過時，需采用防護密閉母線，并應符合防護密閉要求。做法如下：

    三、套管規格的計算示例

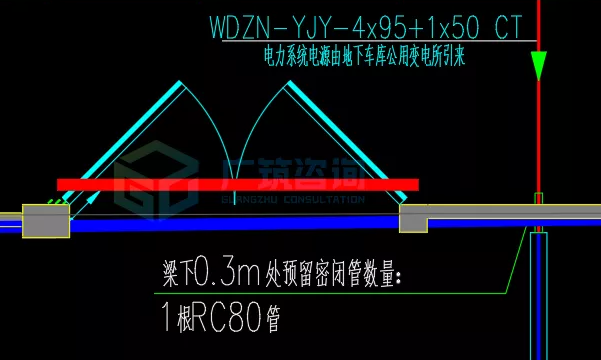

    下圖是某項目人防電氣的圖紙，圖中有一路電源穿越人防墻，設計預埋了一根DN80的鍍鋅鋼管，小編分兩步教大家如何確定預埋管的規格：

    1、確定電纜外徑，關于這根電纜的外徑我們可以參考國標圖集19DX101-1《建筑電氣常用數據》第6-39頁表6.56，得出截面積95mm2的參考外徑為47.6mm。要注意的是不同種類的電線電纜相應的外徑也不盡相同，我們應該找到對應種類的電線電纜的表格來確定外徑哦~

    2、計算套管管徑，關于計算我們參考圖集19DX101-1《建筑電氣常用數據》第6-27頁1.2.2規定：

    當單根電纜穿管時，長度在30m及以下時，直線段管內徑不小于電纜外徑的1.5倍；

    由此得套管內徑應大于47.6mm2*1.5=71.4mm2，故選擇DN80的套管即可滿足。
