    文章來源：廣筑BIM咨詢

    如何利用階段高效管理模型？？？

    本篇主要介紹如何利用REVIT高效的管理模型，根據項目的不同類型，可以適當地選擇利用REVIT階段的功能來實現項目模型的規范化及標準化。

    首先我們來認識下階段：

    一、什么是階段

    項目本身周期復雜，為了方便管理各階段模型，簡化各視圖顯示效果，在REVIT中可利用階段化來實現這一目的。

    1.1工程階段

    1.1.1工程階段可以表述為項目的生命周期、實施流程，也可表述為項目的各個單項工程，階段化可用于以下項目類型：

    按工程施工流程分類

        a)主體結構

        b)裝飾外墻

        c)室內裝飾

    按工程性質分類

        a)現有工程

        b)拆除工程

        c)改建工程

    按照專業分類

        a)結構工程

        b)建筑工程

        c)水電工程

    按設計流程分類

        a)方案模型

        b)設計變更模型

        c)竣工模型

    下面以主體結構的施工順序為例來展開說階段化的應用，其他項目類型可以此為例。

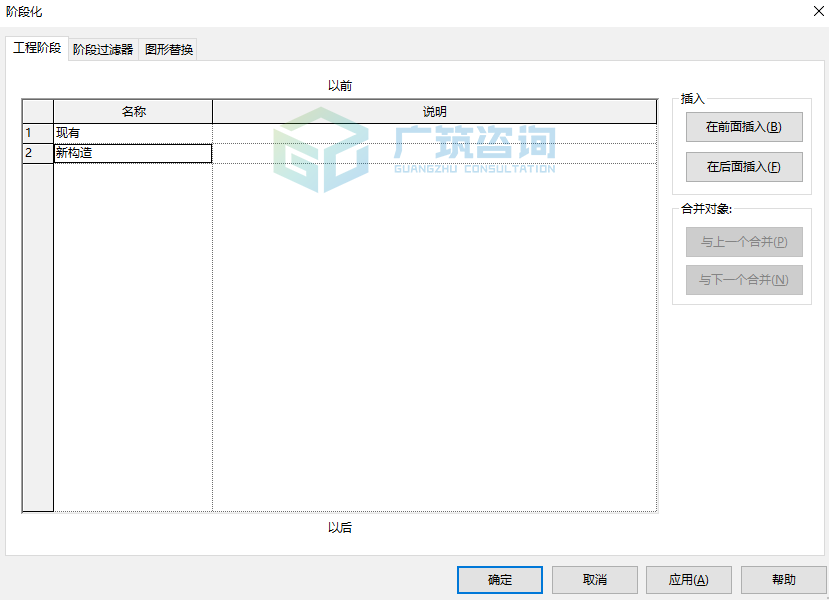

    （a）默認工程階段

    ▼▼▼

    （b）主體結構施工流程

    注意工程階段是嚴格遵守工程順序，每個階段不能刪除，只能通過上下合并或者在前后方插入工程階段。

    1.2階段過濾器

    階段過濾器是一種可以應用于視圖的規則，根據圖元的階段狀態（新建、現有、已拆除或臨時）控制圖元的顯示。

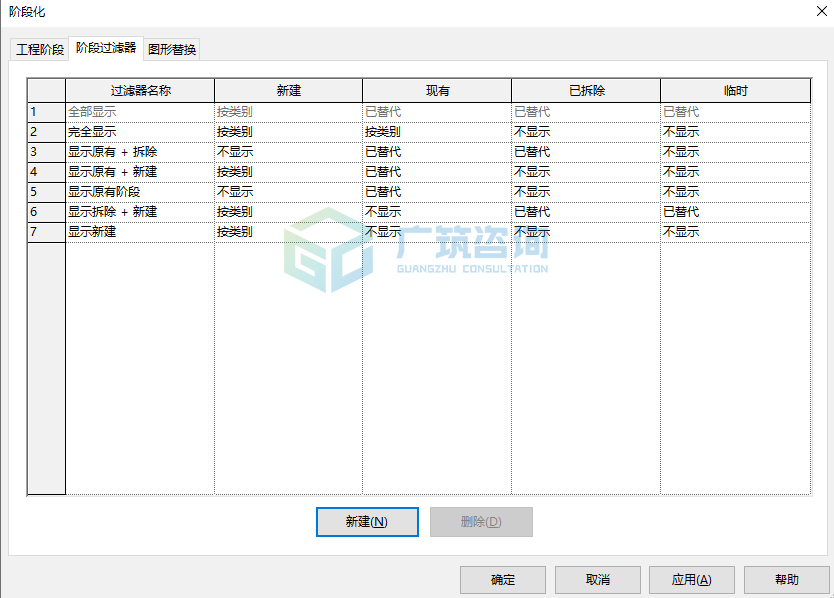

    （b）默認階段過濾器

    1.3圖形替換（階段狀態）

    每個視圖可顯示構造的一個或多個階段，可以為每個階段狀態指定不同的圖形替換。類似于圖形在視圖中的顯示樣式，根據項目需求修改圖元的顯示樣式。

    二、階段化的應用

    2.1模型顯示效果

    ▼▼▼

    2.2項目瀏覽器階段化運用

    右鍵項目瀏覽器下“視圖（全部）”，選擇項目瀏覽器組織，勾選項目瀏覽器下的“階段”即可，復制視圖選擇相應的階段，注意保證視圖的階段與所命名的階段一致。

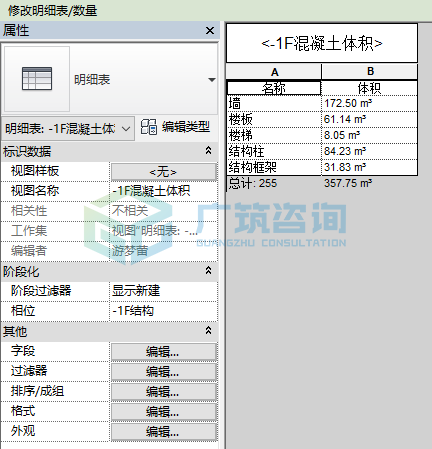

    2.3明細表階段化運用

    除了對模型的圖元進行階段化運用之外，還可以將階段運用在明細表中，提取各層混凝土體積、二次構件體積以及門窗面積等。

    這類用法也多用于對于改造工程和擴建工程中。
