連接件用來傳遞族和族主體之間的參數,連接件可以放置在實體面上或工作平面上。并將連接件參數關聯到族內定義的參數。
容易搞錯的地方:
連接件上的方向箭頭不是指示管道內流體流向,其表示管道或風管的拉伸方向,在放置連接件時,其默認方向指向面所在的實體的外部,如需修改默認方向,可選中該連接件,在圖元旁邊出現“翻轉”控件,單擊即可修改方向,一般不需要修改。
注意指定主連接件,默認族內放置的第一個連接件為主連接件,也可重新指定主連接件,重新指定主連接件的方法:在族編輯器內選擇欲指定為主連接件的連接件,然后單擊“修改|連接件圖元”選項卡→“主連接件”面板→重新指定主連接件工具圖標”,將當前選擇的連接件重新指定為主連接件。
關于主連接件的指定,在某些情況下,不管連接件的方向向內或向外,族都可正常工作,但是在REVIT檢測的時候?qū)o你出現碰撞信息。
下圖中為一矩形風管連接件,其各連接件方向如圖1、2所示,載入到項目中也不會模型看起來也不會有任何不同(圖3)。

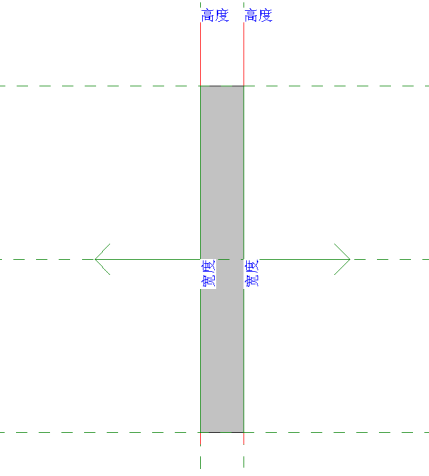

圖1

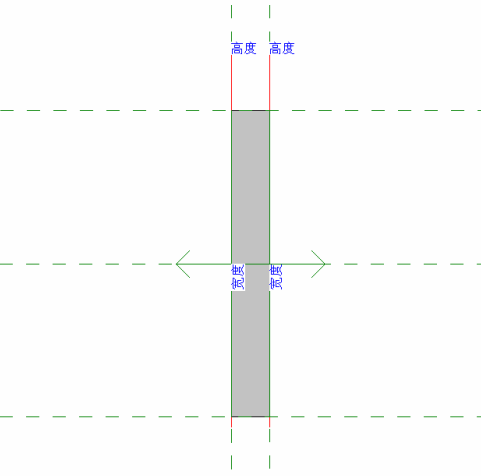

圖2

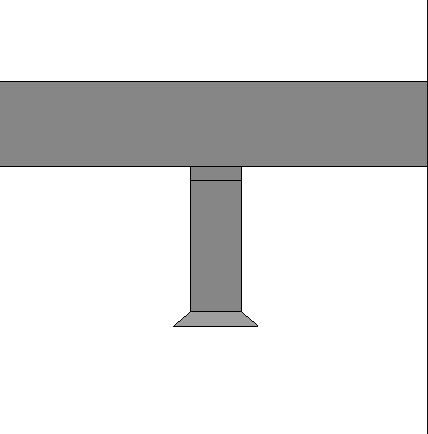

圖3

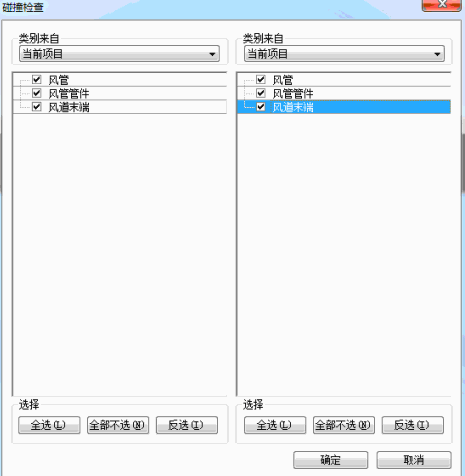

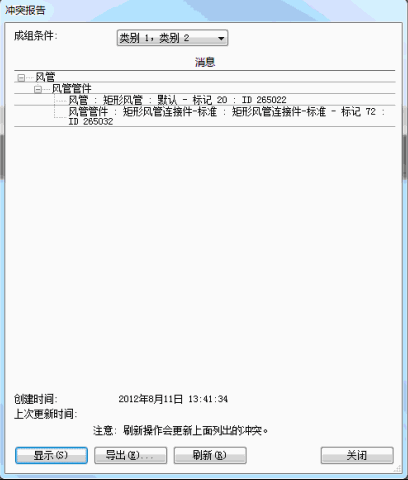

但是如果運行碰撞檢測,就會發現,使用第二種連接件的項目會彈出碰撞信息。

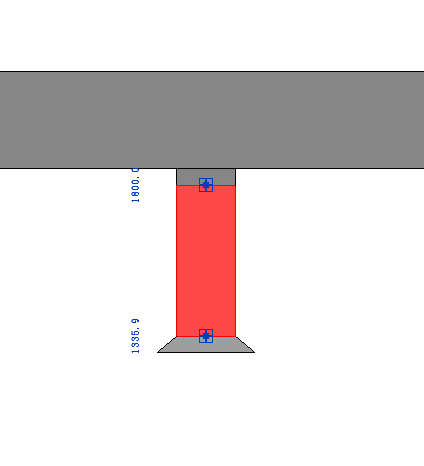

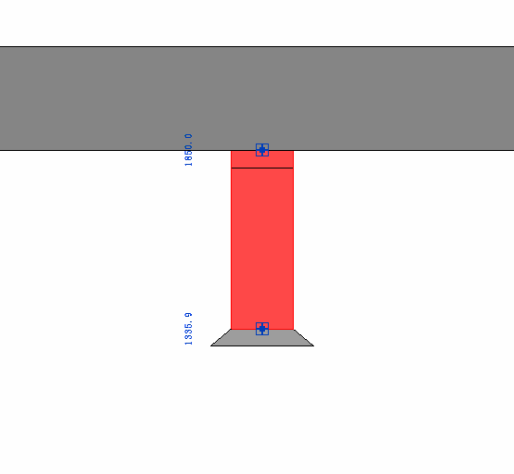

仔細檢測模型,會發現其區別,第二張圖片中連接件嵌入風管中。
