    在Revit平面視圖中，模型顯示范圍控制主要有“視圖范圍”，“基線”，裁切框等。

    視圖范圍屬相用來控制模型的縱深范圍：頂，底和剖切面；“基線”用來向視圖中添加一個剖切面，顯示相鄰的不同樓層間的相互關系，“基線可以設置到當前視圖標高的上方或下方；裁切框用來劃定一個平面視圖的顯示區域，當勾選“裁切視圖”時，位于裁切框內的模型才能顯示出來，取消勾選“裁切視圖”，裁切框將視圖作用。

    實例分析

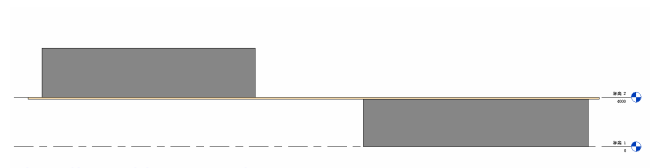

    現在項目中有兩個標高，標高1和標高2，間距4米。

    在標高1平面視圖中添加了四面墻(基礎標高1，直到標高2)，DN200管道，基于標高1，中心偏移3000。

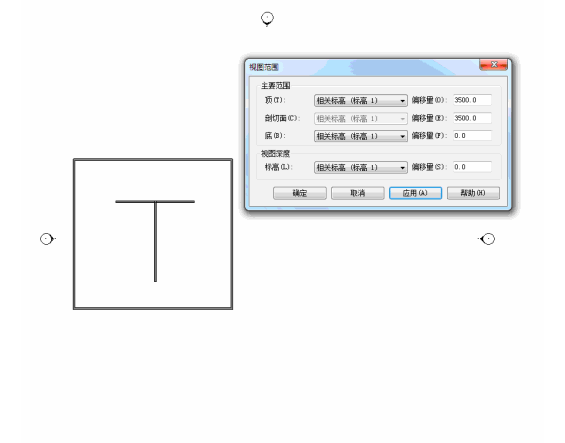

    管道標高3000，位于視圖范圍中“底面”和“剖切面”范圍內，因此在標高1平面視圖中可以看到“管道”。

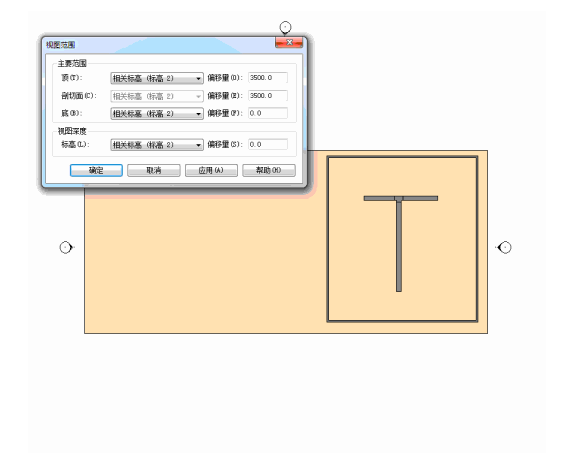

    風管中心標高3000，位于標高2視圖范圍中“底面”和“剖切面”范圍內，因此在標高2平面視圖中同樣可以看到“風管”。

    從標高1的“視圖范圍”中看到，其視圖范圍為“底：標高1”至“頂：標高2偏移3800”，而標高2中的風管(基于標高2，中心偏移3000)同樣位于標高1的視圖范圍內，但是該風管卻高于標高1“視圖范圍”中的“剖切面”，在標高1平面視圖中不能看到該“風管”。

    簡單理解，平面視圖的縱深范圍就是“底”和“剖切面”之間的區域。位于該區域內的圖元都能顯示出來。

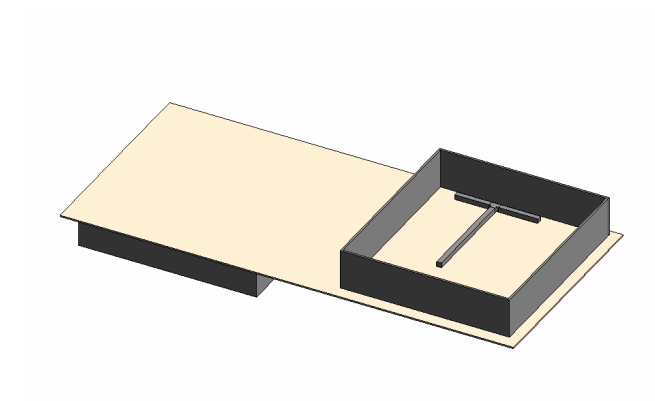

    三維視圖如下。

    一般情況下，我們只需要看到單獨一個層面上的模型即可，在某些情況下，比如，建筑分區，不同區域標高不統一或建筑有降板或者升板的情況下，我們可能需要知道一個層面的上層或下層的建筑布局，這種情況下，可以通過一些設置，達到目的。

    假設，現在需要在標高1平面視圖中顯示標高2中的圖元(比如風管)，可以通過向標高1平面視圖中添加一個“平面區域”的方式來顯示標高2中的“風管”。

    關于“平面區域”請查看Revit相關幫助文檔。

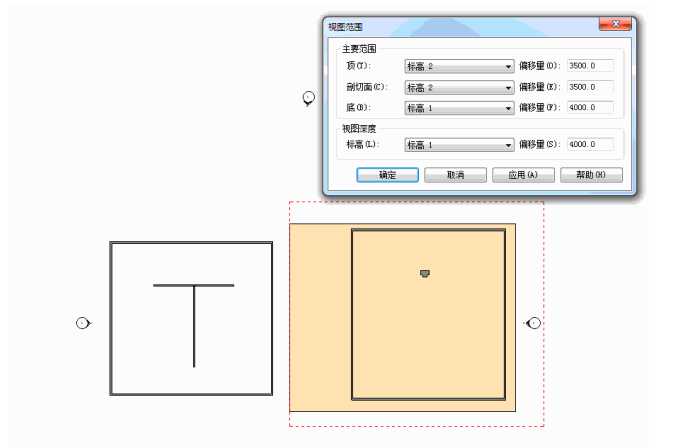

    “平面區域”就是給當前“平面視圖”添加一個具有相對獨立的“視圖范圍”的工具，在視圖1中添加“平面區域”并設置該區域的視圖范圍，我們需要顯示標高2中的“風管”，那么如果將該區域的視圖范圍設置跟標高2視圖范圍一樣，應該就可以達到目的。

    設置完成，可以看到，位于視圖范圍內的標高2中的“墻”和一個“風管彎頭”及“樓板”全部顯示出來，但是本該顯示的“風管”卻不見了(不知道這是不是個BUG還是Revit本來就是這么設計的)。

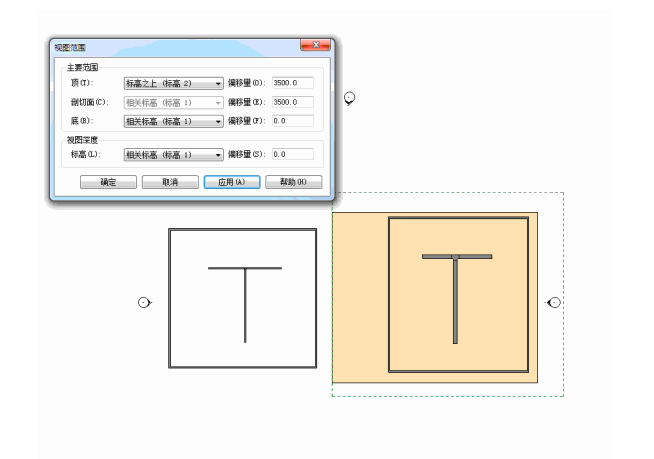

    原因，在平面視圖中的視圖范圍屬性中，三個屬性：“頂”，“剖切面”，“底”，這三個范圍可以這樣理解：“底”和“剖切面”范圍內的圖元全部顯示，“剖切面”和“頂”范圍內的圖元可以顯示，但默認不顯示。為了將標高2中的風管顯示在標高1平面視圖中，我們需要修改一下標高1平面視圖的視圖范圍屬性，將標高2中的“風管”包含在標高1平面視圖的視圖屬性中的“底”和“頂”控制范圍內。

    如此完成后，標高2中的“風管”即可在標高1平面視圖中顯示。

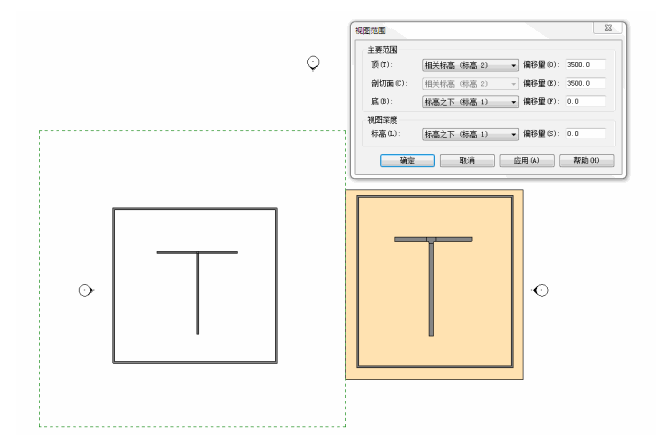

    同樣如需要在標高2平面視圖中顯示標高1的模型，可將標高2平面視圖的“視圖范圍”修改為如下設置。

    還可以修改標高2平面視圖屬性中的“基線”，將其改為“標高1”，也可在標高2平面視圖中顯示基于標高1的模型，但是該種方式可能會將一些不需要顯示的模型也顯示出來。
