穿墻套管在管道穿越結構墻或防火分區時，對管道進行保護，REVIT自定義穿墻套管族實現穿墻套管的自動添加。該套管族放置在墻上，可以采用公制窗作為族樣板創建。和創建洞口族類似。

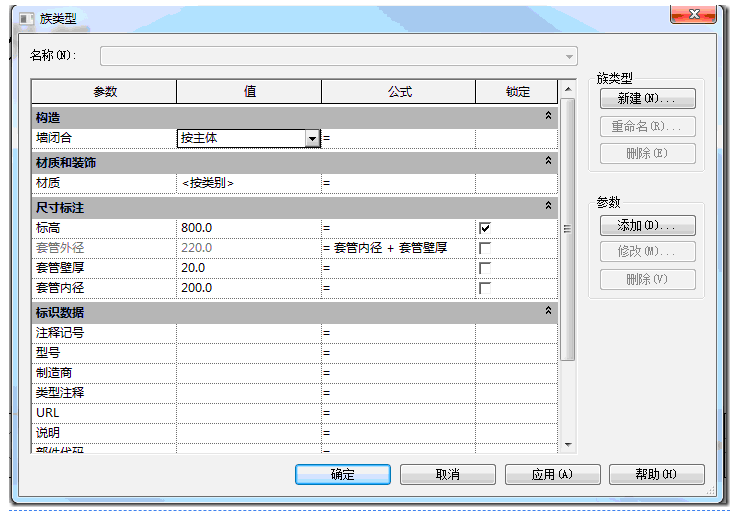

以公制窗為模板新建一個族文件，修改族參數為常規模型，將原來定義窗的參數刪除：長度和寬度，修改默認窗臺高度參數為標高。添加套管內徑、套管外徑和套管壁厚三個參數。

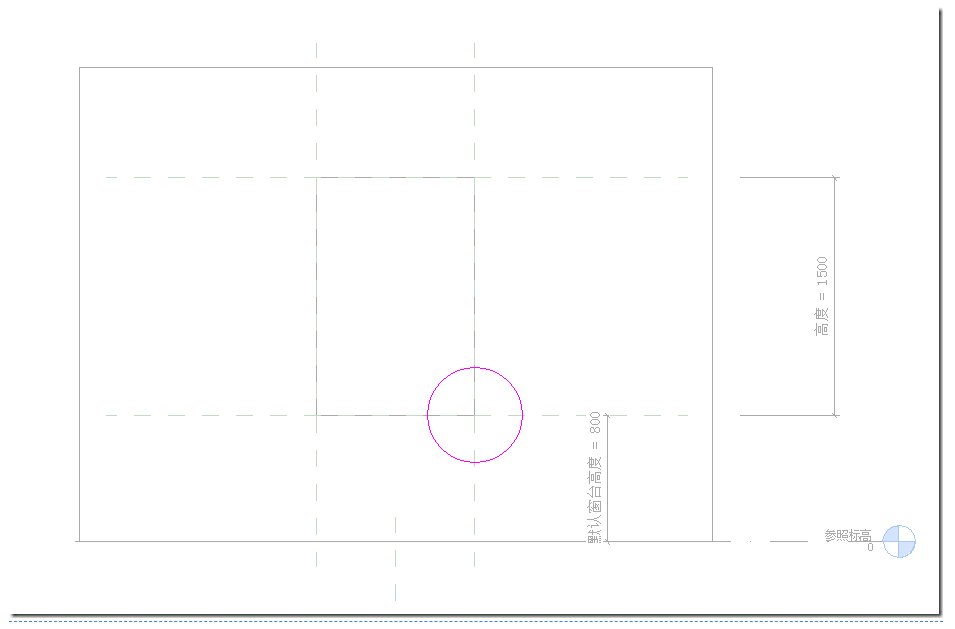

編輯洞口輪廓，將原來的方形洞口刪除，添加圓形洞口。創建一個表示套管管件的環形拉伸。并添加相關參數。
族實例效果如圖所示。
