    導入選項分為兩大類：

    “自動”定位選項會根據一組規則在主體模型中放置傳入的幾何圖形。如果知道主體模型中的坐標位置以及導入或鏈接的文件中的坐標位置，請使用自動定位以精確放置傳入的幾何圖形。這些選項可簡化處理過程并避免手動放置過程中可能發生的錯誤。

    “手動”定位選項可讓您根據導入或鏈接的文件中定義的特定點來放置傳入的幾何圖形。這些選項能讓您在主體模型中直接控制如何放置傳入的幾何圖形。

    自動-中心到中心

    選擇此選項可將傳入幾何圖形的中心放置到主體Revit模型的中心。

    對于傳入的幾何圖形和主體模型，幾何中心是通過查找幾何圖形周圍邊界框的中心來計算的。

    在以下示例中，傳入的幾何圖形的中心點放置在主體模型的中心點。

    如果不確定傳入的幾何圖形的原點，請使用“自動-中心到中心”。此選項可確保中心會放置在主體模型幾何圖形附近。

    如果需要重新導入文件或將多個文件導入到主體模型，請勿使用“自動-中心到中心”。此選項可在導入或鏈接文件時，根據幾何圖形確定中心點。如果傳入文件或主體模型這兩者的幾何范圍發生更改，則計算的中心點也會更改。多個文件可能無法正確對齊，將需要手動調整。

    自動-原點到原點

    選擇此選項可將傳入幾何圖形的原點放置到Revit主體模型的原點。

    在Revit模型中，原點也稱為內部原點。首次創建Revit項目時，項目基點會對應內部原點。但是，項目基點可以移動，使其不再對應內部原點。

    在CAD文件中，原點是指世界坐標系(WCS)的(0,0,0)。

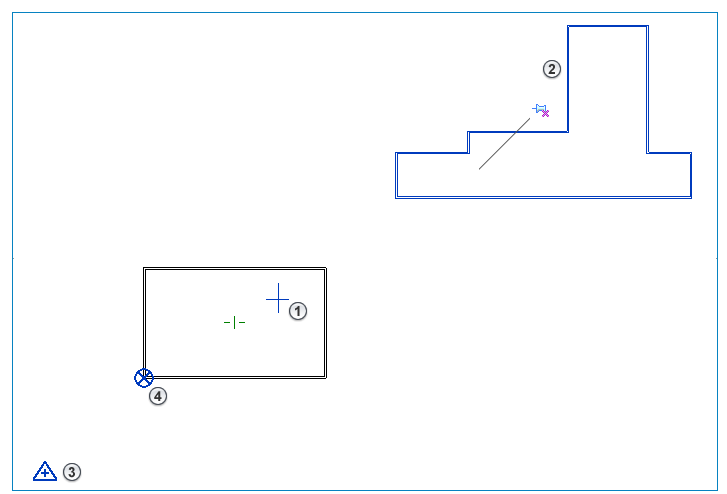

    在以下示例中，傳入的幾何圖形的WCS原點放置在Revit主體模型的內部原點。在主體模型中，顯示測量點，顯示項目基點，該點已從內部原點移開。

    如果需要使用公共點來定位多個導入項或鏈接項的坐標，請使用“自動-原點到原點”。主體模型和傳入幾何圖形的原點保持不變，無論每個文件中的幾何圖形為何。

    但是，傳入幾何圖形的原點可能離主體模型的幾何圖形很遠。使用“縮放全部以匹配”可幫助定位離其原點較遠的幾何圖形。

    如果傳入幾何圖形與原點之間的距離超過20英里（32千米），則請勿使用“自動-原點到原點”。在這種情況下，使用“自動-中心到中心”或其他定位選項。

    自動-通過共享坐標

    選擇此選項可將傳入幾何圖形在主體Revit模型中根據共享坐標進行放置。

    如果傳入幾何圖形是Revit鏈接，且不與主體模型共享坐標系，則鏈接會使用中心到中心定位。

    如果鏈接DWG文件，則可以使用此定位選項建立與Revit模型共享的坐標。請參見使用柵格坐標鏈接DWG文件。

    如果傳入幾何圖形是CAD文件，且不與主體模型共享坐標系，則傳入幾何圖形會通過將其原點（世界坐標系）與主體文件共享坐標對齊的方式進行放置。

    使用來自不同源的多個鏈接時，請與項目團隊的所有成員協調共享定位。該策略可以提供定位模型最為可靠的結果，并能確保鏈接幾何圖形與主體模型對齊。

    自動-項目基點到項目基點

    注：此選項僅適用于“鏈接Revit”工具。

    選擇該選項可將鏈接的Revit模型的項目基點與主體Revit模型的項目基點對齊。

    此定位選項只會影響鏈接模型的首次放置。如果主體模型的項目基點發生更改，則鏈接模型不會反映更改。若要重新定位鏈接模型，請將其選中并單擊鼠標右鍵，然后單擊“重新定位到項目基點”。

    使用“自動-項目基點到項目基點”可協調來自不同規程（例如結構工程、MEP工程和建筑）的Revit模型，或協調校園中的多幢建筑。您可以將每個模型中的項目基點定位到公用位置，例如軸網交點。鏈接模型時，幾何圖形會對齊。請參見鏈接模型和共享定位。

    手動-原點

    選擇此選項可在當前視圖中顯示傳入的幾何圖形，同時光標會放置在導入項或鏈接項的世界坐標原點上。

    移動光標以調整傳入幾何圖形的位置。

    在視圖中單擊以在主體Revit模型中放置幾何圖形。

    手動-中心

    選擇此選項可在當前視圖中顯示傳入的幾何圖形，同時光標會放置在導入項或鏈接項的幾何中心上。

    移動光標以調整傳入幾何圖形的位置。

    在視圖中單擊以在主體Revit模型中放置幾何圖形。

    放置于

    注：此選項僅適用于“導入CAD”和“鏈接CAD”工具。

    選擇傳入的幾何圖形的標高。傳入幾何圖形的原點會按此標高在主體Revit模型中放置。

    定向到視圖

    注：此選項僅適用于“導入CAD”和“鏈接CAD”工具。

    如果“正北”和“項目北”未在主體Revit模型中對齊，使用該選項可在視圖中對CAD文件進行定向。

    如果視圖設置為“正北”，而“正北”已轉離“項目北”，則清除此選項可將傳入的幾何圖形與“項目北”對齊。

    如果“正北”和“項目北”已在視圖中對齊，則此選項不會影響定位。
