    如何使用材質功能使模型更真實

    有時候為了整體效果的展示，Revit本身自帶的材質不能滿足需求，那就需要對材質的貼圖外觀進行自定義添加。

    一、使用材質文件中添加圖像的方法為構件表面添加圖案

    1.新建材質，給材質重命名，在“外觀”中“常規”的圖像位置選擇需要的圖片。

    這時候會發現貼圖大小位置和實際需要的不一致：

    2.對貼圖進行編輯。點擊圖像中的圖片會出現“紋理編輯器”，可以對圖片進行大小，位置等操作。

    通過調X或Y的偏移值對圖像進行上下左右的移動或者旋轉，通過樣例尺寸用來調整圖像的大小。貼圖大小和偏移不按比例調整的時候可以點擊“鎖定比例”的圖標取消比例調整。想讓圖像往左邊移動X方向偏移輸入正值，右邊移動輸入負值；Y方向向上移動輸入正值，向下移動輸入負值。（如果需要導入fuzor做漫游展示，最好偏移都輸入正值，fuzor中偏移量沒有負值）

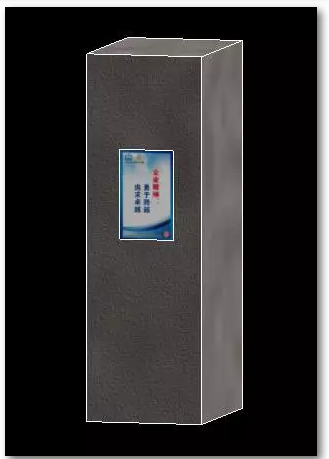

    以結構柱保護樣式為例，貼圖大小需和柱子尺寸一致，調整完成后如下圖所示：

    二、材質貼圖文件絕對路徑的解決經驗

    材質貼圖是我們自己的圖片，而且沒有存放在Revit默認材質庫里面，這時候別人打開我們的模型時由于貼圖路徑不一致會不顯示貼圖，需要一個個手動修改比較麻煩。

    解決辦法：我們直接把自己的材質庫貼圖放在C盤根目錄下的文件夾里，別人打開模型的時候只需要在C盤根目錄下放入我們的貼圖，打開模型時貼圖就會直接顯示了。

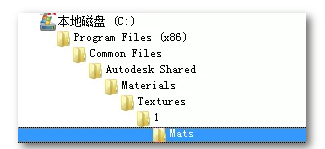

    默認貼圖文件路徑為：C:ProgramFiles(x86)CommonFilesAutodeskSharedMaterialsTextures1Mats

    三、使用貼花的方法為構件表面添加圖案

    1.創建一個貼花類型，在“管理”選項卡點擊“管理項目”面板上的“貼花類型”；或者點擊“插入”選項卡下“貼花”下拉箭頭選擇“貼花類型”；

    2.打開貼花類型對話框，點擊“創建新貼花”并命名，在右側窗口“源”末端點按鈕選定一個貼花圖片。設置好圖片參數后，點擊確定貼花創建完成；

    3.然后點擊“插入”選項卡下“貼花”下拉箭頭選擇“放置貼花”，將貼花圖案放置在合適的位置；

    4.可以通過拖動貼花邊角四個小圓點，調整其大小，最終效果如下圖所示。

    四、貼圖與貼花的區別

    Revit軟件可以對構件進行材質的附著，這個材質就是貼圖；而貼花，是對一個平面構件的表面進行一種圖片的覆蓋效果

    貼圖和貼花均需要在真實模式下才能顯示；貼花在項目環境中才能放置，族環境中沒有此功能，且必須將其放置在構件表面才行；貼圖可以在族環境下進行修改，修改某一類構件比較方便。

    通過材質貼圖或者貼花的設置可以更真實的還原現場，小伙伴們可以來試一試~

    文章作者：馮雯
