【柏慕聯創BIM技術服務，文/胡林】
問題：Revit中在繪制某些族的時候會要控制在左邊或者右邊，這如何解決呢？
以標注為例，在施工圖出圖階段會出現很多標記族。如果標注完以后再拖拽會出現很多問題。這時我們只需要做一個標記族，在族中有左向與右向標記即可。

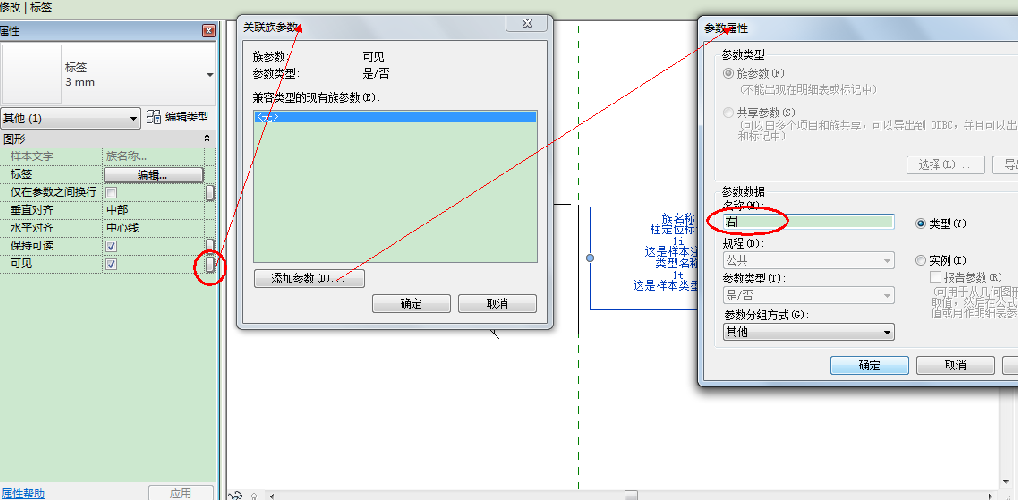

首先我們編輯一個注釋族，選中標簽后在屬性對話框中給“可見”一欄關聯參數“右”。如圖-1
圖-1

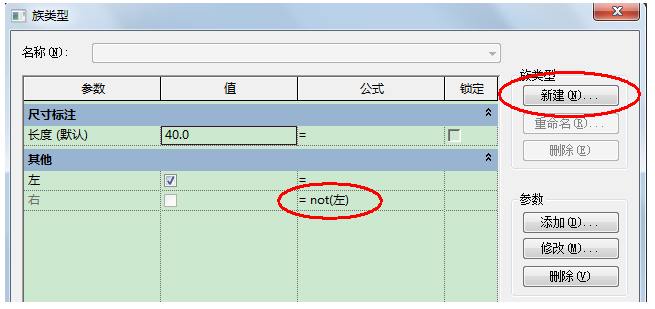

鏡像標簽到左側，然后對左側的“可見”一欄關聯參數“左”。然后在族類型中添加公式：“右=not(左)”所有符號用英文輸入法輸入。如圖-2
圖-2

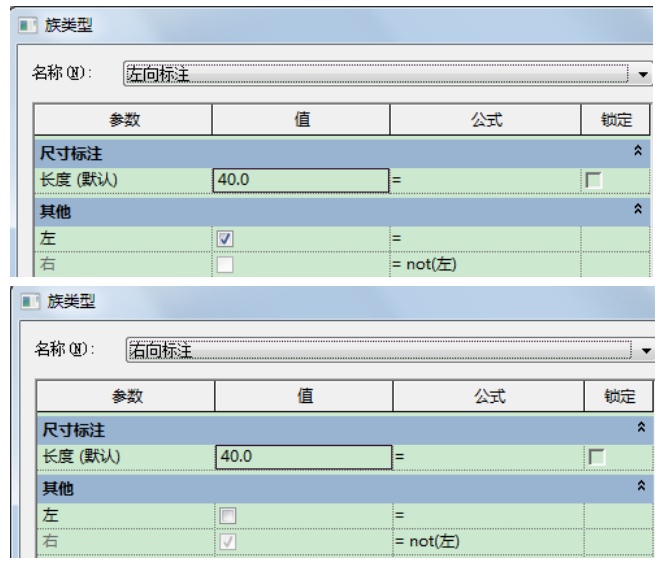

點擊圖-2中的族類型下的“新建”按鈕。分別建立類型“左向標注”與“右向標注”。如圖-3
圖-3
此處注意分別設置好左與右的可見性。然后載入項目中進行驗證即可。
圖-4
