前不久呢，小編給大家演示了三步操作春筍幕墻體量的基本操作
今天呢，小編休息，回想起上次操作的春筍模型比較簡單，這次決定在之前的基礎上拓展一部分內容，自適應豎挺、自適應嵌板，添加共享參數、明細表參數及明細表提量
好了，本文章分為四個部分，接下來看小編一頓操作猛如虎（大神忽略）
一、創建華潤春筍形狀的概念體量
（部分步驟省略，可查看以往的文章）
補充講解，

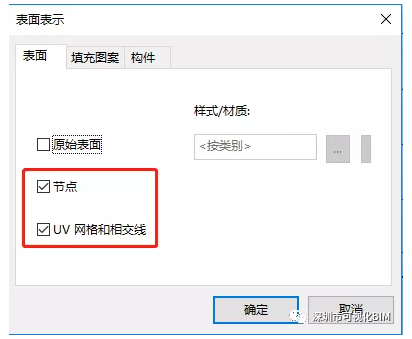

1、分割UV表面設置

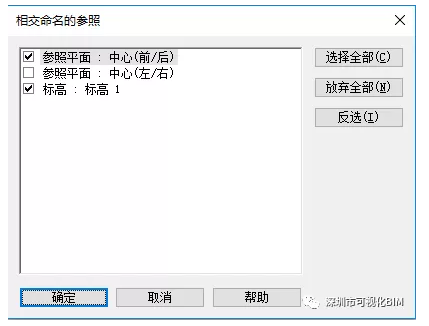

2、交點列表設置
二、創建自適應豎挺族

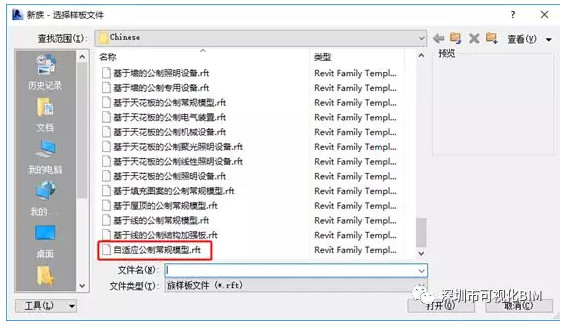

1、新建——公制自適應常規模型

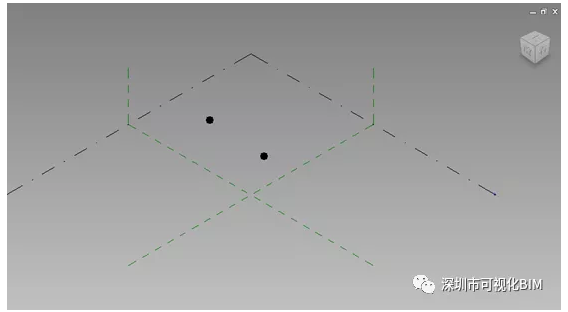

2、放置兩個點

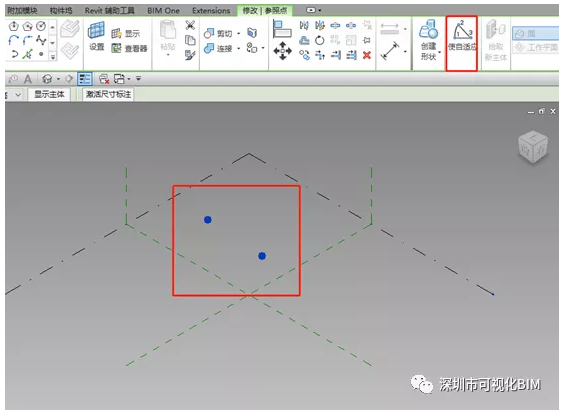

3、選中這兩個點——使用使自適應功能，就會出現2個點的編號1和2

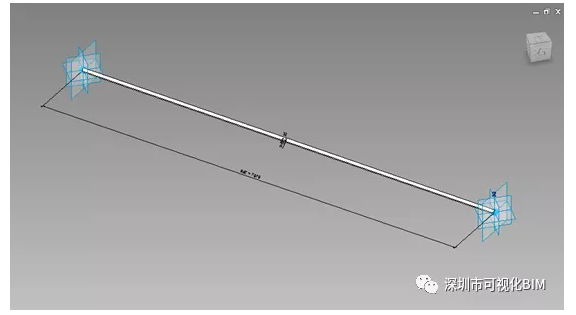

4、用模型線繪制通過這兩個點的一條線，并且在這條線的中點放置一個點，并設置工作平面
5、在中點的工作平面處，繪制一個圓形，此處需要給共享參數（給一個半徑參數和長度參數）
6、載入族進行放置，然后在修改選項卡上，使用重復命令
三、自適應嵌板族
基本上重復上一次操作，如圖所示，添加共享參數長和寬，有必要可以添加一個厚度參數，
然后載入到華潤春筍形狀的體量族里面去
四、添加共享參數

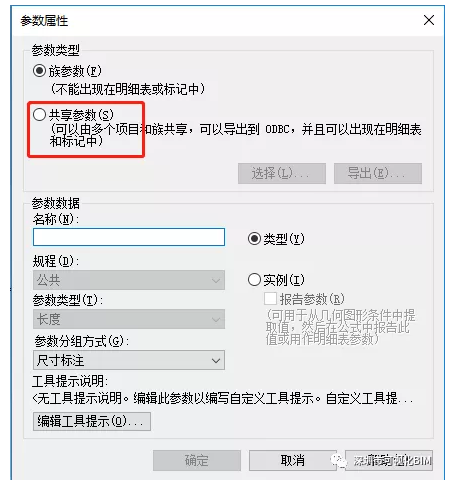

1、用對齊尺寸標注，標注兩個點之間的距離，然后在修改狀態欄添加參數

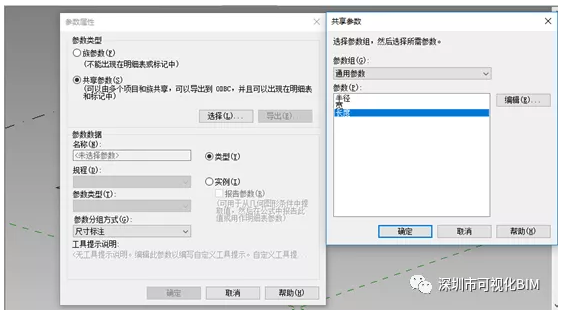

注意：沒有共享參數，創建一個txt格式的共享參數即可，線添加參數組，再添加參數即可
五、明細表提量
1、將華潤春筍形狀的體量載入到項目中
2、打開明細表，選擇公職常規模型類別，添加字段如圖
3、在明細表添加計算參數

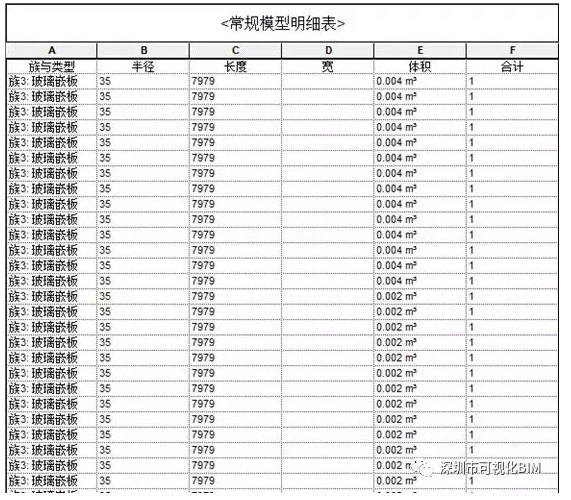

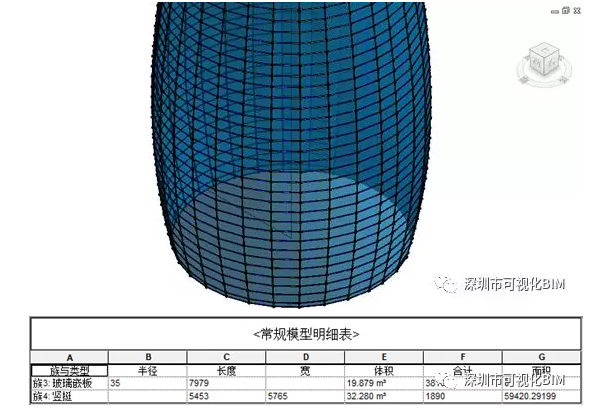

4、修改明細表，最后效果如圖
好了，今天很簡單的一個操作就到這里了，各路大神請忽略這一波尷尬的操作
