    我們知道，廣聯達BIM5Ｄ有砌塊磚排布功能，在許多工程案例中均提到ＢＩＭ５Ｄ的這個功能：項目利用BIM5D的自動排磚功能，提高了排磚效率10倍左右，控量節省約3%。同時提高了施工技術質量、節約材料用量，減少二次搬運。使工程在技術上有了大幅度提升。

    在沒有BIM5D的情況下，如何使用Revit進行砌塊磚的排布？是否具有BIM應用推廣的意義，請粉絲們自行考量。

    本族小編也是給出一點思路，實際項目中會遇見各種各樣的情況，比如圈梁、構造柱、斜梁、開洞等，均需要粉絲自行創建相關族。

    族樣板：概念體量—公制體量

    族類別：建筑—體量

    族：標高1樓層平面視圖

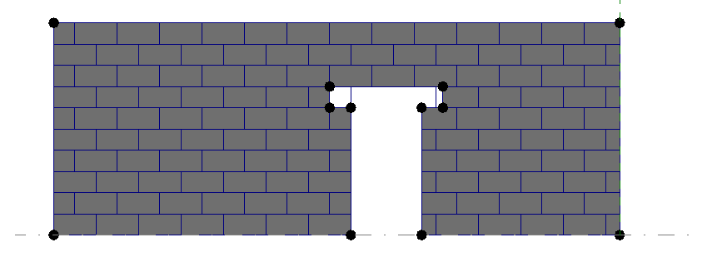

    族：立面視圖

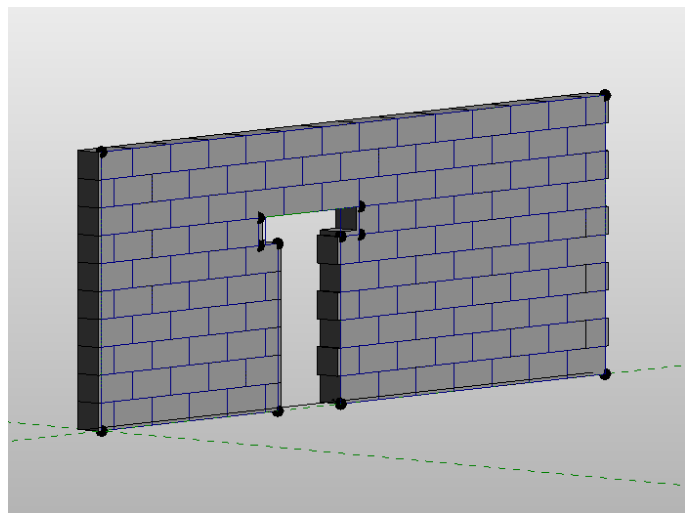

    族：三維視圖

    本公制體量未設置構造柱及圈梁，預留出門洞口及洞口上方過梁。填充圖案采用1/2錯縫，并創建了基于該填充圖案的公制常規族。

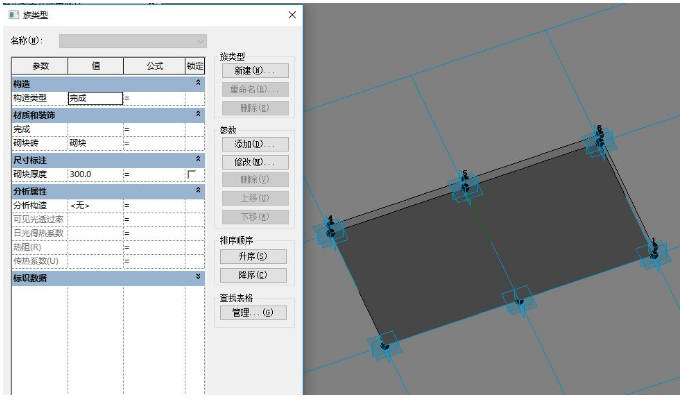

    本族具有自適應特點，砌塊磚的規格長和寬具有實例參數（報告參數）的特性，本族僅僅設置磚厚度參數。并設置共享，嵌套到公制體量中。

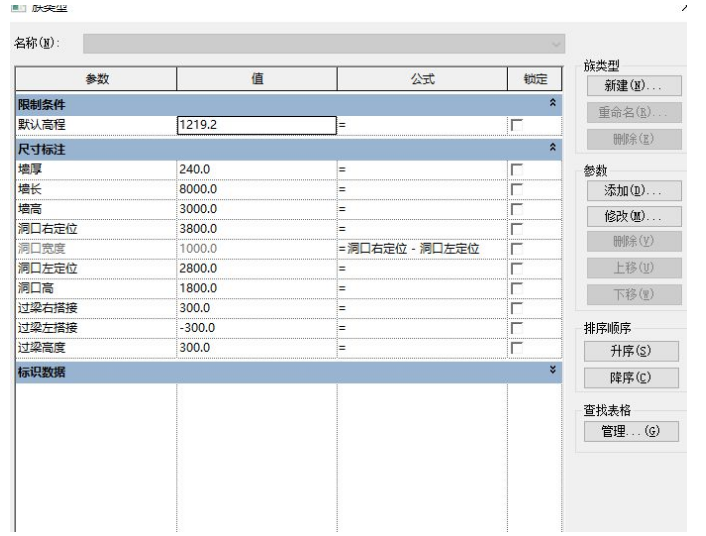

    族：參數列表

    本族的造型及設置為單門口，無構造柱及圈梁形式，并將墻長度、高度、洞口位置及過梁相關尺寸標注參數進行設定，以適應本類型的所有的填充墻。也就是需要根據工程實際創建不同組合形式的公制體量族，并嵌套基于填充圖案的公制常規族。

    需要說明的是，小編發現，在明細表中需要統計幕墻嵌板得到相關數據，而并非常規模型，需要粉絲們予以注意。

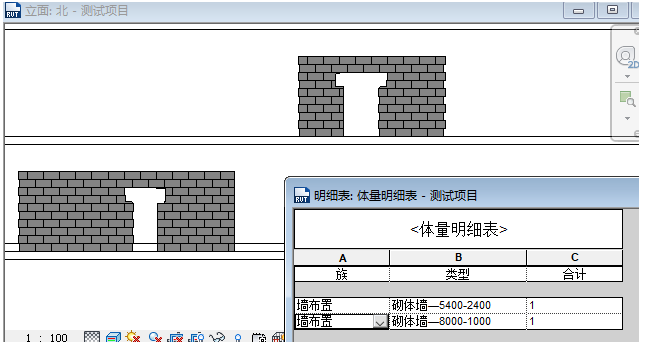

    將本族載入項目，創建了兩個不同洞口位置和規格的砌體墻。明細表統計體量，族中未設置相關共享參數，因此在明細表中并不能統計出其他關于本體量的其他相關信息，這里也就是說明，業務需要什么信息，則需要在族中設置相關共享參數。

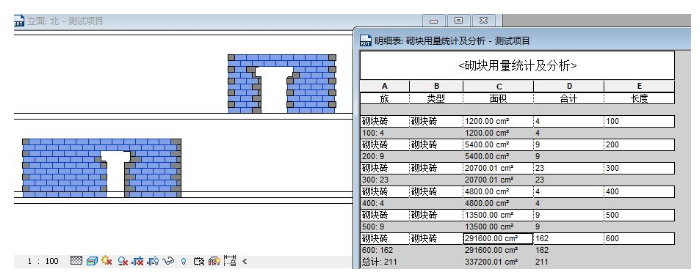

    但是，上面已經介紹，由于對砌塊族設置了共享，則在項目中就可以統計砌塊的相關信息，統計的是幕墻嵌板。圖中所示的就是所有標準砌塊的數量及在項目中的位置。

    族采用的填充圖案是1/2錯縫

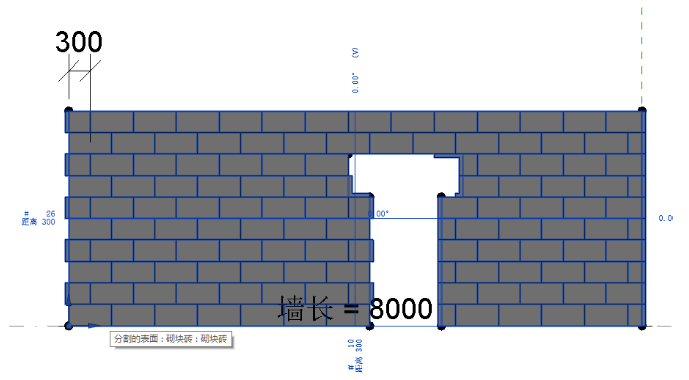

    是的，細心的粉絲發現了這個問題。很多部位的磚并不“規矩”，盡管尺寸及工程量沒有問題，但感官上無法接受。

    小編又多次回頭對族進行測試檢查，各種UV網格調試，均無法解決這種“顯示不規矩”的問題。

    在1/2填充圖案系統族（二維）狀態下，很完美，洞口及邊緣分明，載入基于填充圖案的公制常規（三維實體構件）就“不規矩”了，著實也讓小編惱火！

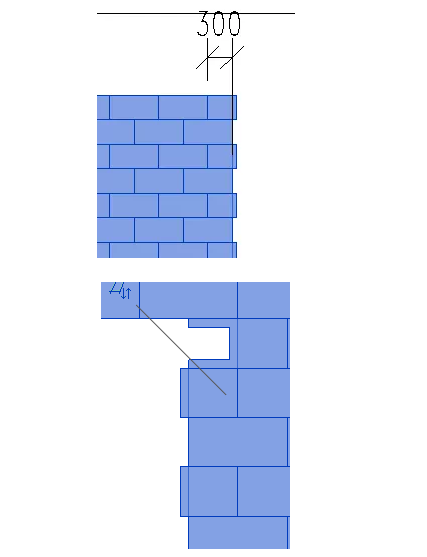

    是的，我就是這塊300的砌塊，我就這么“突出”！你能把我怎么滴！

    親愛的粉絲們，有沒有遇見過這樣的情況
