【柏慕聯創BIM技術服務，文/胡林】
問：在繪制施工圖的時候，我們都需要繪制門窗的詳圖大樣，當我們繪制好施工圖后，開始要繪制大樣詳圖，窗戶和門的大樣詳圖在revit中是不需要重新繪制的，可以應用到大樣詳圖中。revit如何快速的出門窗詳圖?
單擊“視圖”選項卡“創建”面板“圖例”下的“圖例”如圖-1所示

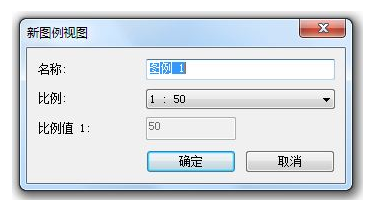

名稱和比例可以自己定義，如圖-2所示。

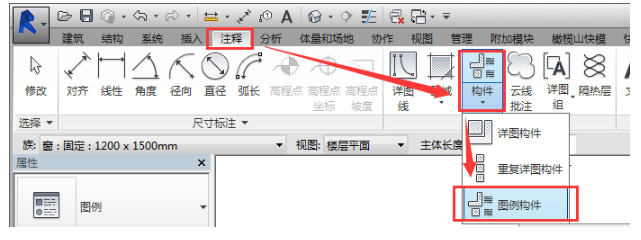

單擊“注釋”選項卡“詳圖”面板“構件”命令下的“圖例構件”，如圖-3所示。
在“族”后面的選項欄中可以選擇我們需要放置的詳圖構建，“視圖”可以選擇是平面剖面立面，并且我們可以更改主體長度。如圖-1所示。

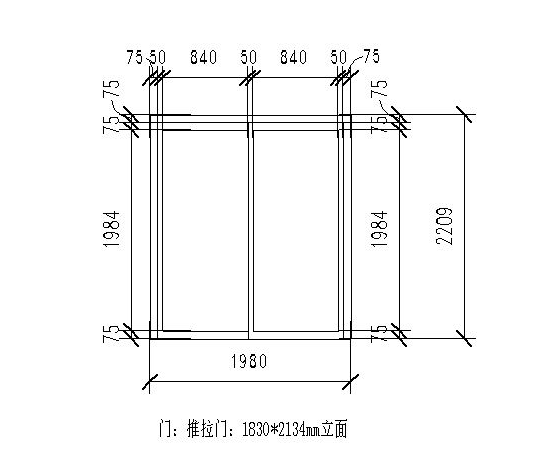

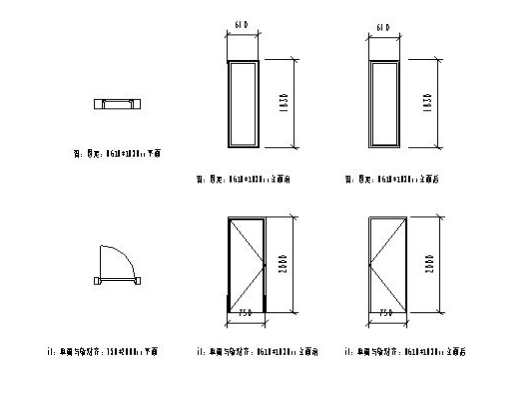

我們就可以直接出門窗墻體等構建的詳圖大樣，而不需要重新繪制。如圖-5所示。
同樣：樓板、潔具、墻體等都可以使用相同的方法來創建詳圖大樣。
