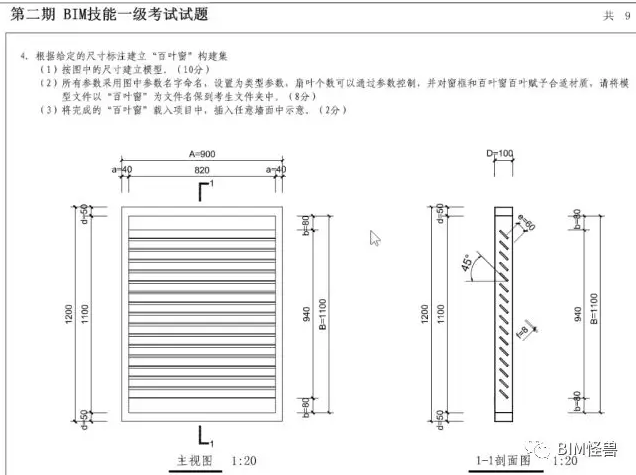

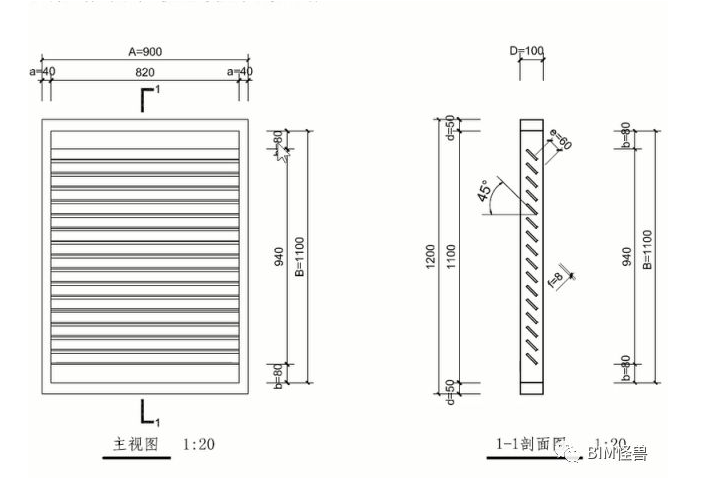

    題目：

    通過題目以及立面圖，我們可以得知：

    這道題不僅考了參數化設計還考了嵌入族，所以也相對更專業，我覺得大家掌握了這道題，對以后再做參數化設計和嵌入族的題有很大的幫助，所以學會之后，也一定要多練習~

    重要數據：

    1.參數“a”代表窗框長邊的寬度為40；

    2.參數“b”代表第一個百葉條和最后一個百葉條距離窗框的距離為80；

    3.參數“d”代表窗框短邊的寬度為50；

    4.參數“f”代表百葉條的厚度為8；

    5.參數“e”代表百葉條的寬度為60；

    6.參數“A”代表窗寬為900；

    7.參數“B”代表窗高減窗框高度為1100；

    8.百葉條傾斜角度為45°；

    9.1-1剖面圖為左立面視圖。

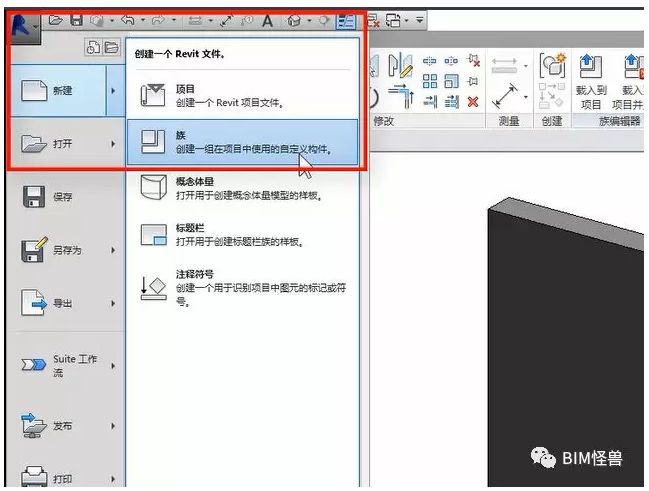

    這時我們已經分析了題目以及圖紙，現在就可以打開Revit選擇新建族，選擇“公制窗”：

    然后我們就進入了公制窗族的編輯界面：

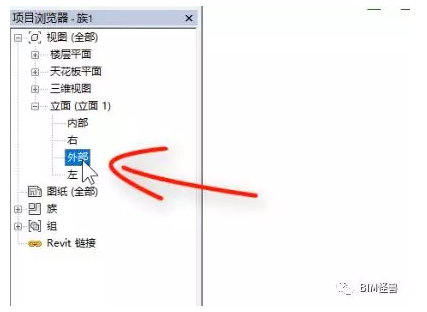

    首先我們在“項目瀏覽器”中選擇立面視圖中的“外部”進入外部視圖：

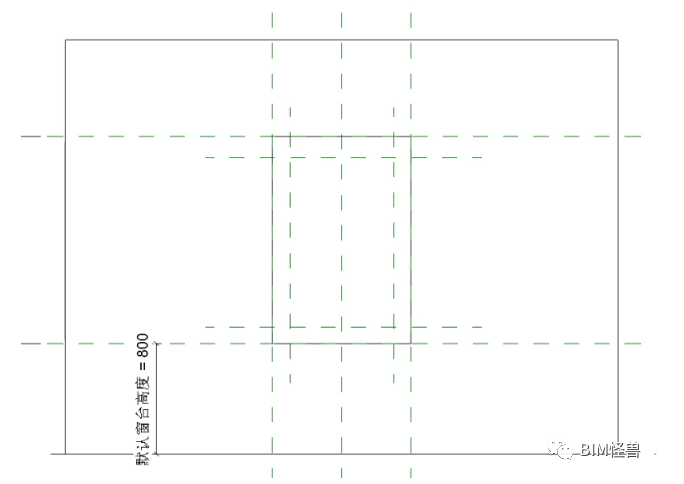

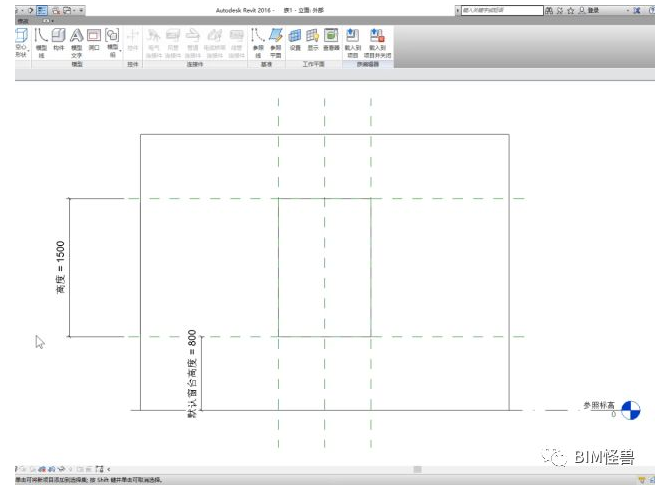

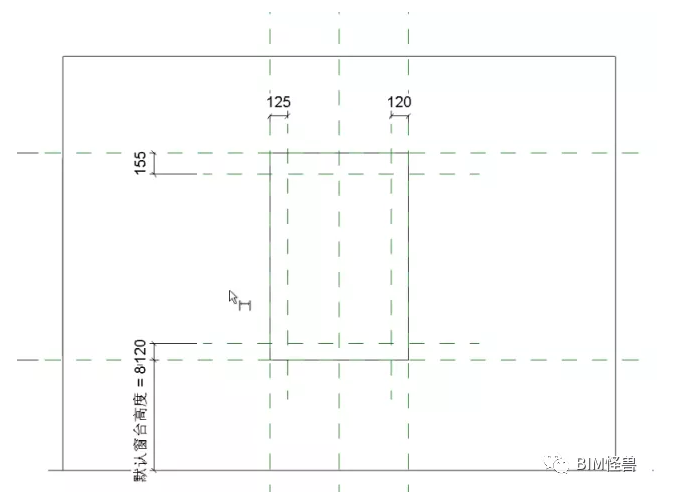

    然后我們需要創建拉伸以繪制出窗框，在創建拉伸之前，我們先來繪制參照平面：

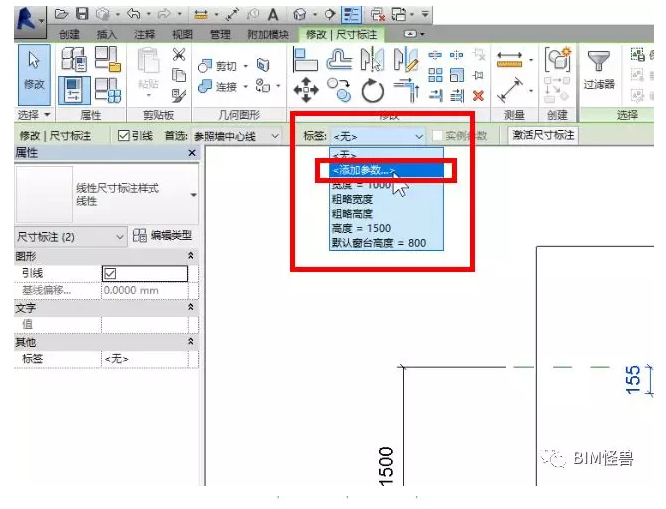

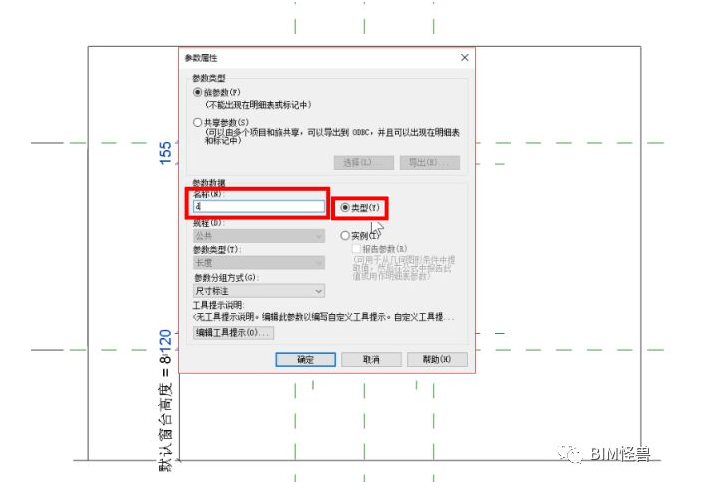

    參照平面繪制完成后，進行注釋的添加，然后將注釋賦予參數（注意需按照題目圖紙中的注釋名稱添加參數，并將參數類型選擇為“類型”參數）：

    這里我們將“a”和“d”參數設置完成后，有一個細節給大家講一下，就是我在添加注釋的時候，將他們的位置選擇在了和題目中相同的位置，這樣做呢是為了方便我們檢查，而且不容易出錯。

    題目圖紙：

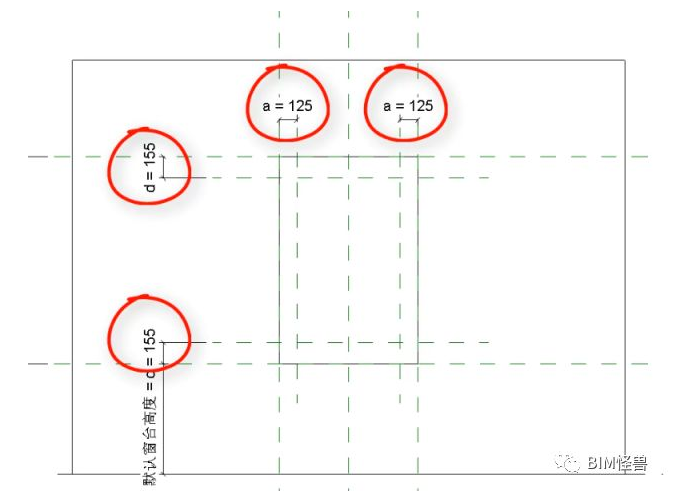

    我添加的注釋：

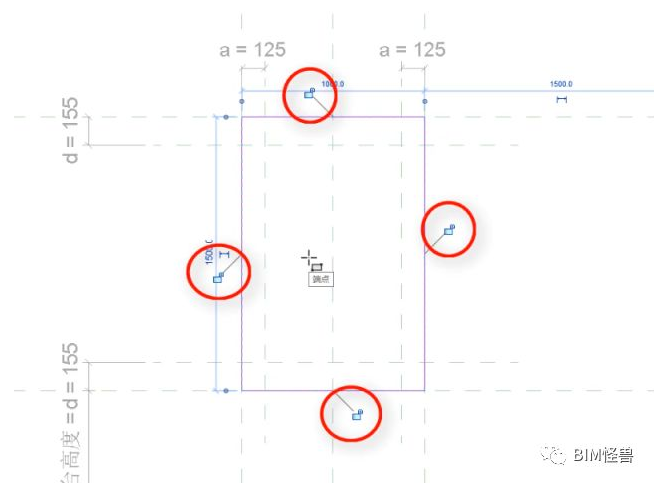

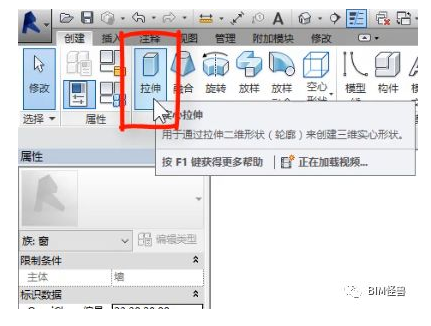

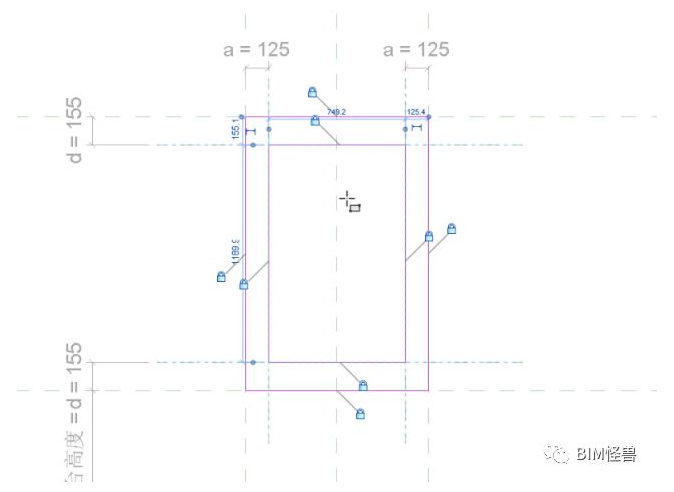

    現在我們就可以創建“拉伸”了，選擇矩形繪制方式，兩個矩形八把鎖：

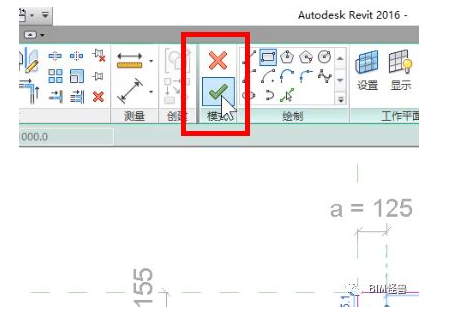

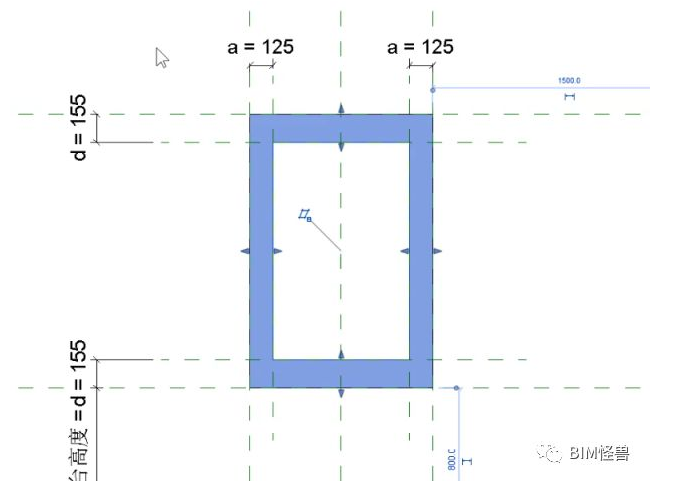

    這時我們就可以點擊上方選項卡中的“√”完成編輯，生成我們的拉伸窗框：

    那我們現在需要將窗框的參數修改為題目中要求的數值，我們點擊屬性選項卡中的“族類型”：

    在彈出的對話框中我們可以對參數“a”和“d”進行修改，分別修改為40、50：

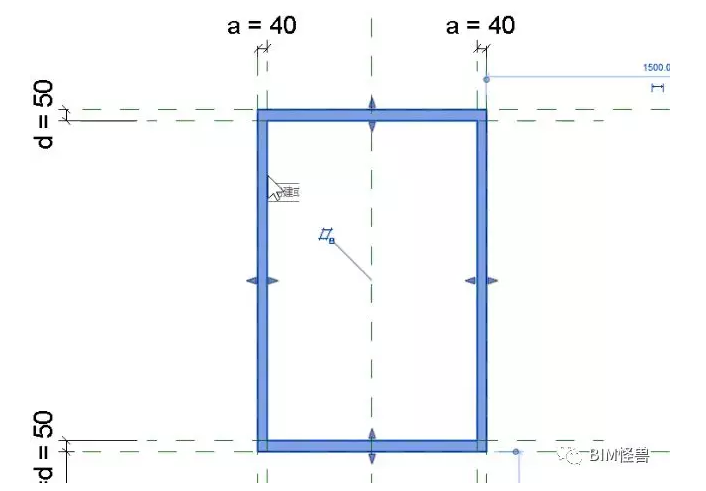

    然后點擊確定，就可以看到窗框的寬度就和題目中的一樣了：

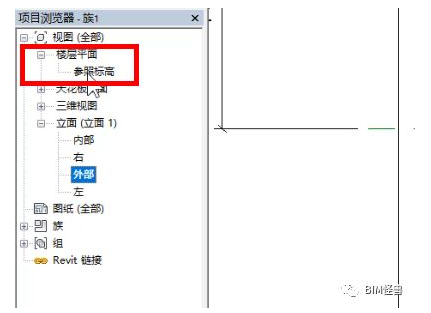

    現在我們需要進入平面視圖“參照標高”將窗框的厚度添加參數：

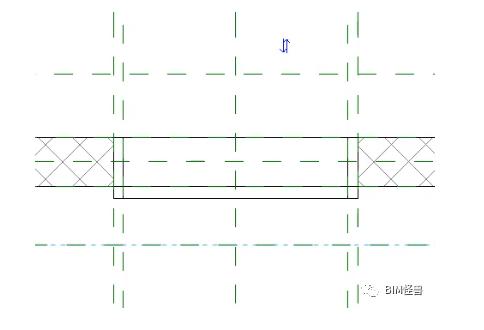

    繪制參照平面：

    添加注釋：

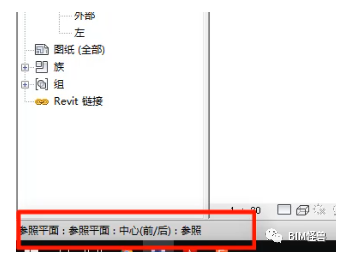

    在選擇中間的參照平面時，因為它與模型線重合，我們需要用到“Tab”鍵，并看左下角的狀態欄中顯示的是否為“參照平面”，當切換到“參照平面”時可以點擊選擇進行注釋：

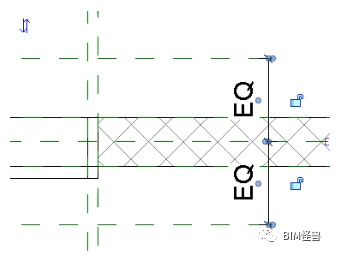

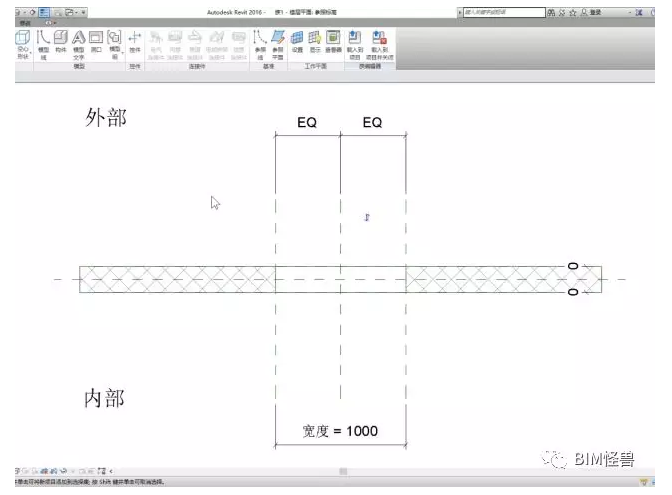

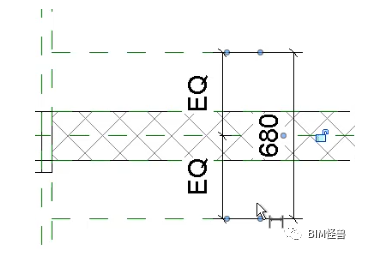

    注釋后，我們要讓它兩邊距離相等，所以我們點擊“eq”：

    接著對總寬度進行注釋：

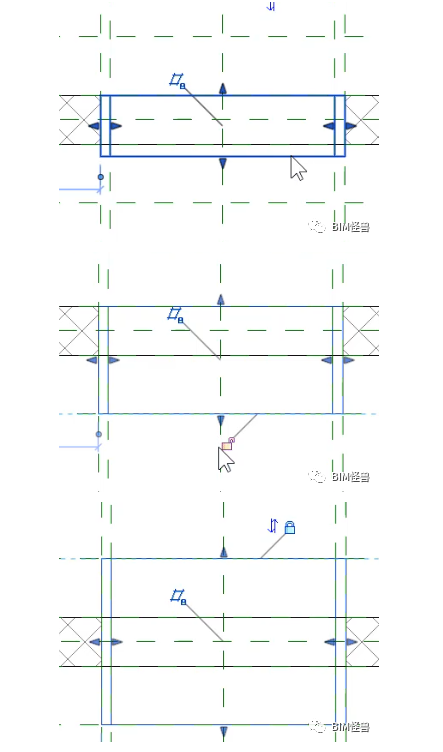

    完成后點擊窗框的模型線，就可以看到小的三角形，這是我們需要把兩個長邊的三角形拉至參照平面鎖住以達到約束的目的：

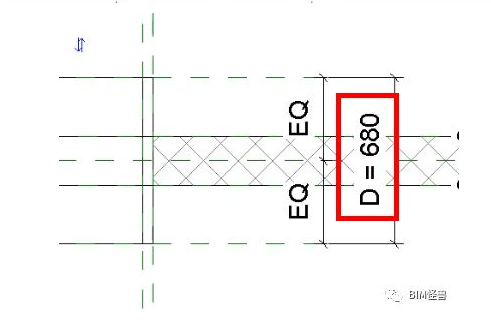

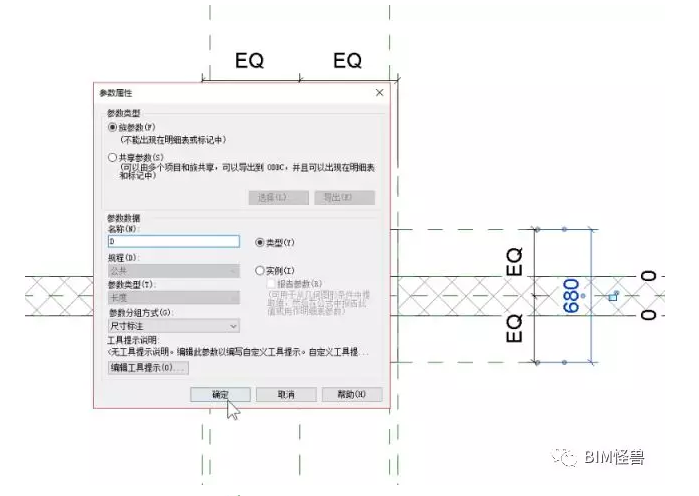

    完成約束后，我們對它的注釋添加參數：

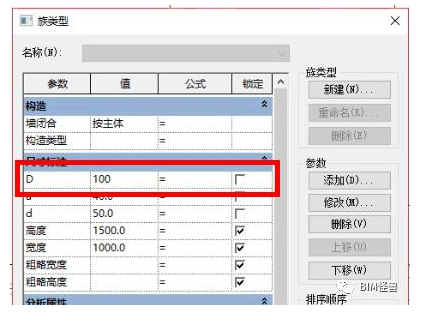

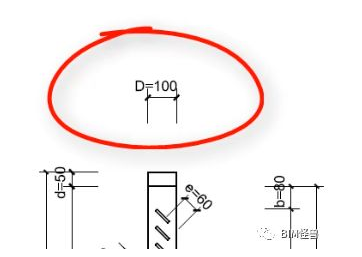

    同樣，進入“族類型”對參數“D”進行修改，修改為100：

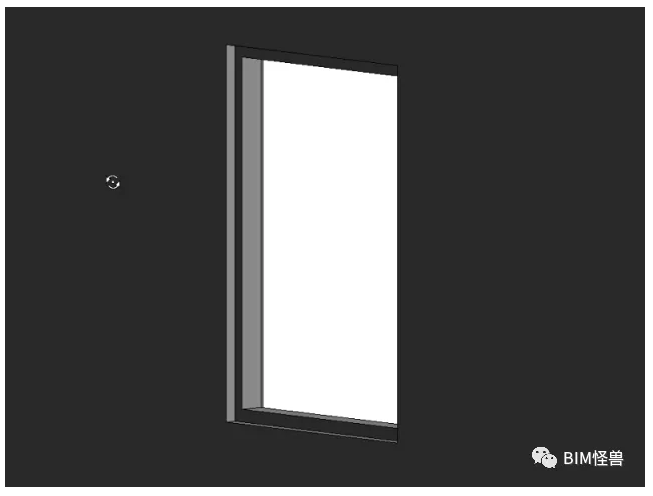

    點擊確定，進入三維查看：

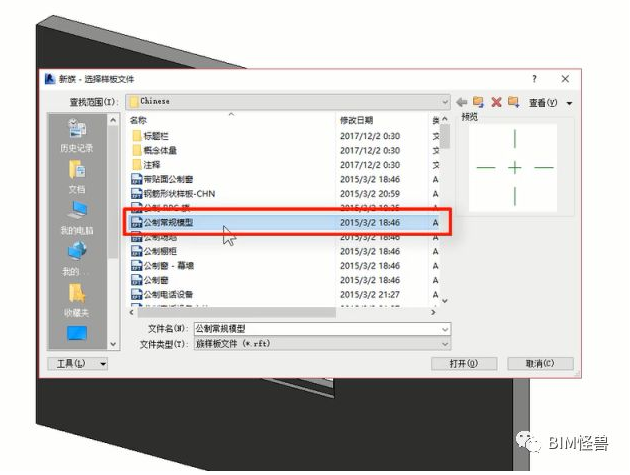

    可以看到窗框就繪制完成了。接下來我們要進行“嵌入族”百葉條的繪制，這里我們需要新建一個族，并選擇“公制常規模型”：

    然后回到題目，我們可以看到它在1-1剖，也就是說從左往右看，所以進入立面視圖時選擇左立面，這個百葉是從左上往右下傾斜45°角：

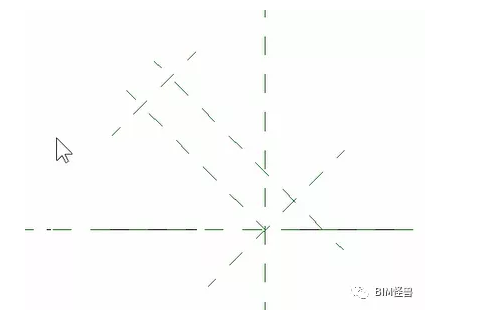

    分析后，我們回到Revit軟件，作參照平面：

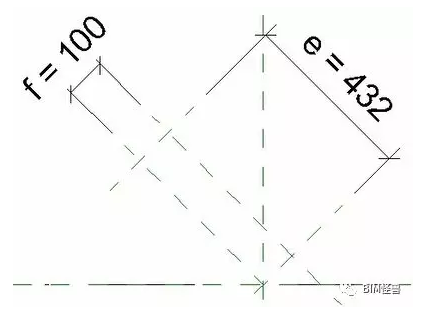

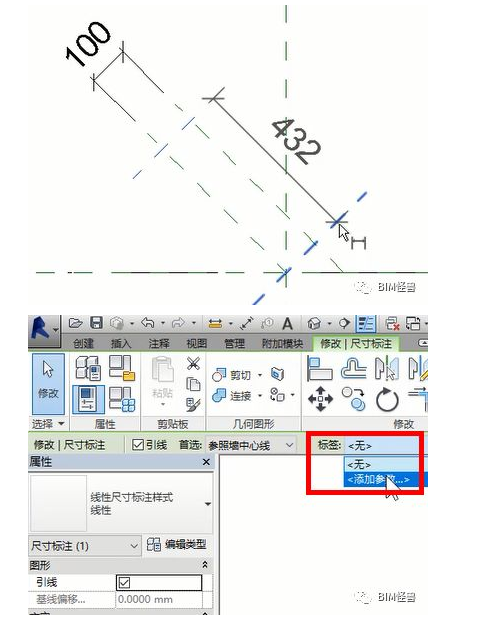

    然后對百葉條的厚度、寬度添加注釋并設置參數：

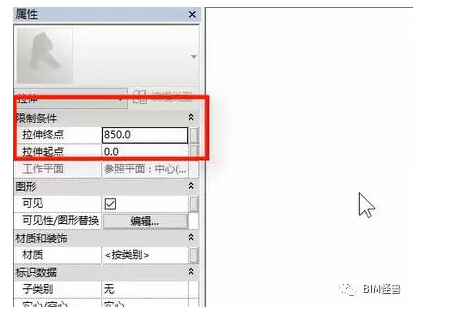

    完成了以上步驟，我們開始創建拉伸，使用矩形繪制工具，記得將四把鎖鎖住，與之前創建拉伸不同的是，我們需要在繪制矩形前，將屬性欄中的“拉伸終點”修改為850：

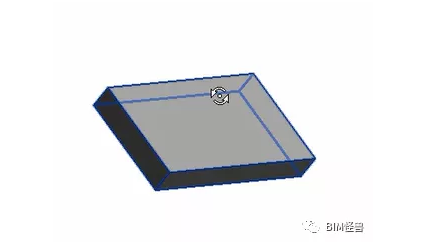

    完成拉伸后，我們進入三維查看：

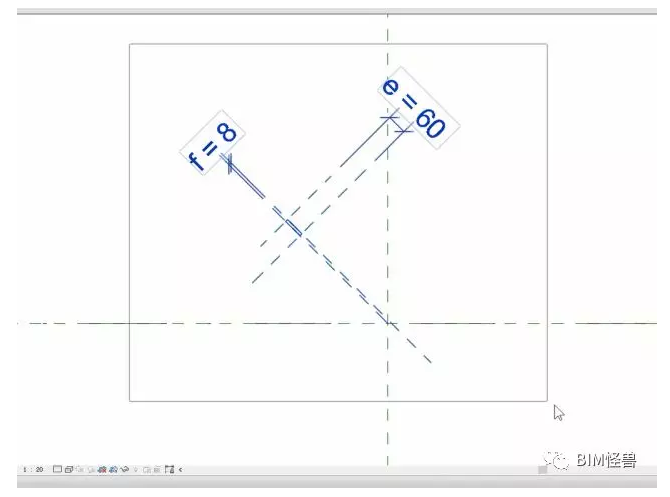

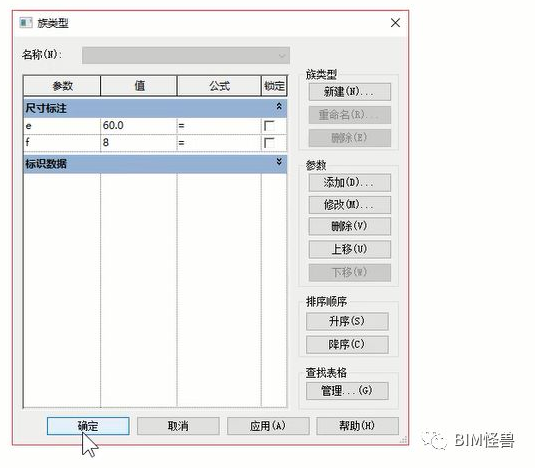

    可以看到它有點“方”，因為我們還未對它的寬厚進行修改，這時我們點擊選項卡中的“族類型”，將參數“e”和“f”，分別修改為60、8：

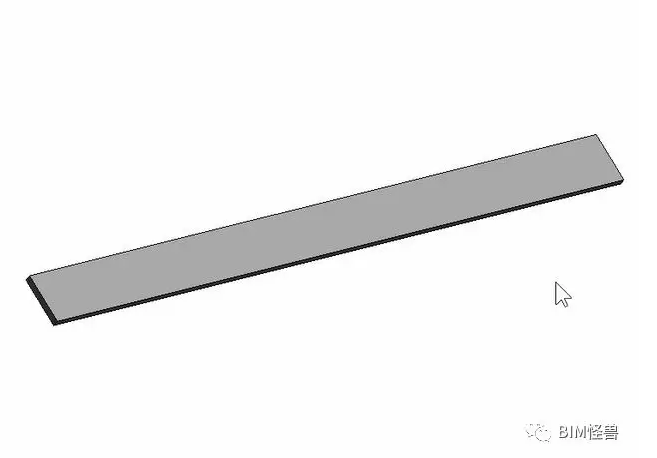

    點擊確定，我們就可以在三維視圖中看到百葉條了：

    注意：這里我們要進行一個很重要的操作，就是把我們的百葉條的中點移動到系統參照平面上，因為只有這樣當我們把百葉條載入到項目中后，就可以有一條參照線，通過這條參照線將它鎖在窗戶的立面中心線上，首先我們需要回到左立面視圖，框選模型線、注釋、參照平面：

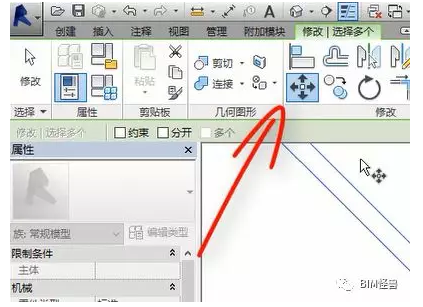

    然后點擊修改選項卡中的“移動”：

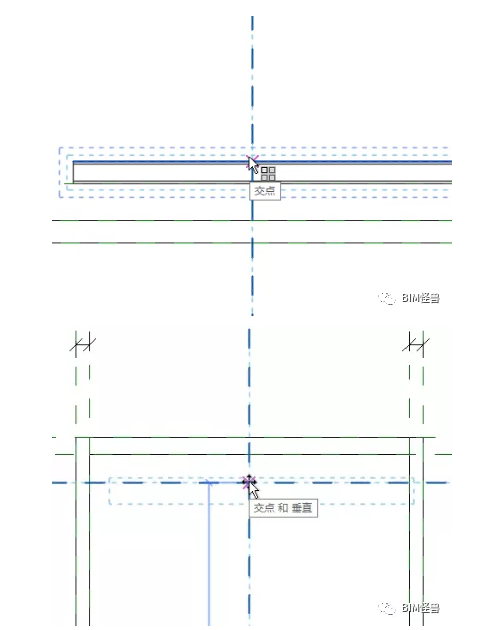

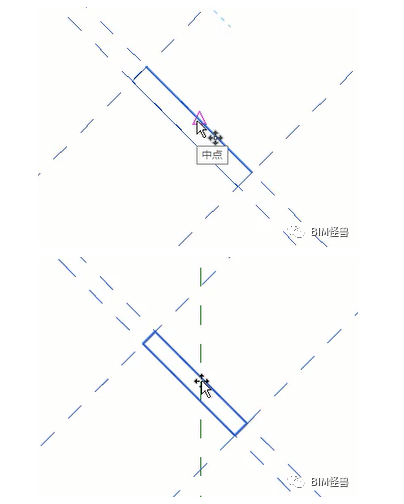

    自動捕捉百葉條的中點后，點擊中點，將百葉條移動到系統參照平面上：

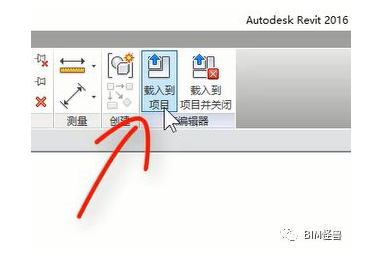

    這時我們就可以點擊選項卡中的“載入到項目”將百葉條載入到我們之前建立的窗族中：

    然后將百葉條放在窗的中心位置：

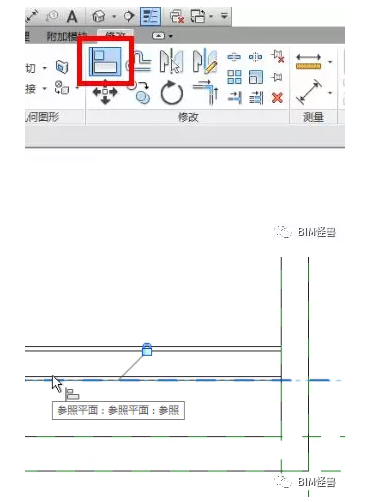

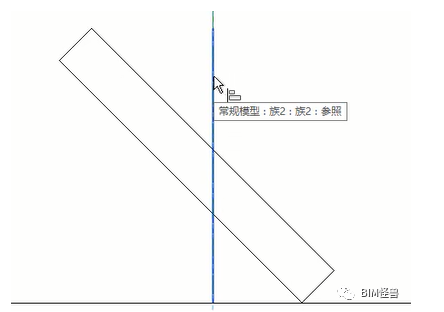

    這時我們需要進入立面視圖（左），找一下我們的百葉條在哪，然后我們使用修改選項卡中的“對齊”讓它對齊到窗戶的立面中心位置上（在這里我們就用到了前面講到的重要操作得來的一個系統參照平面，在Revit中顯示為一根藍色短線）：

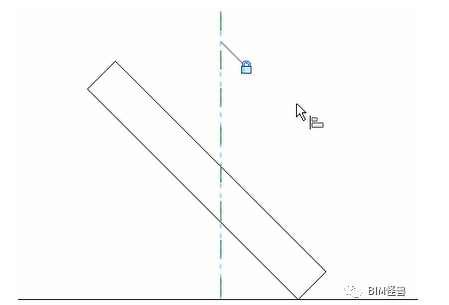

    對齊后點擊鎖，將它鎖住，約束在窗的中心參照平面上，這樣我們再對它進行移動就不用擔心它會左右偏移了：

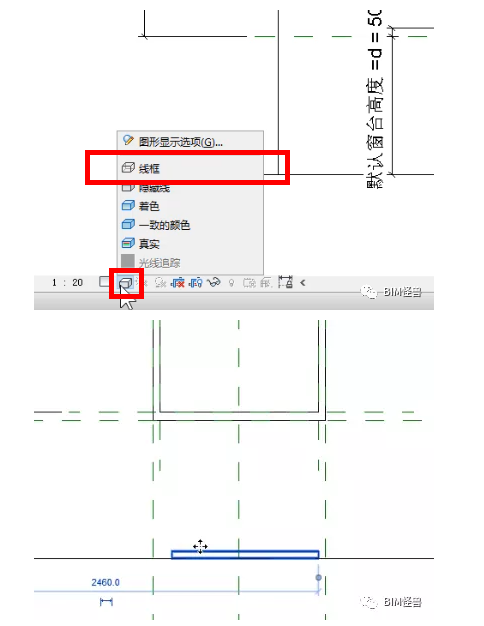

    然后我們進入立面視圖的外部視圖，將視圖模式調整為“線框”就可以看到百葉條了：

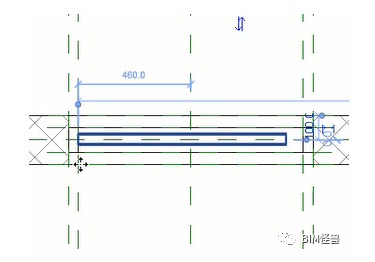

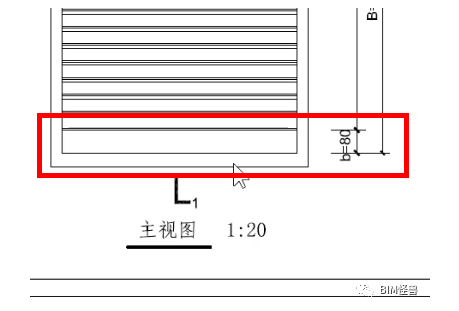

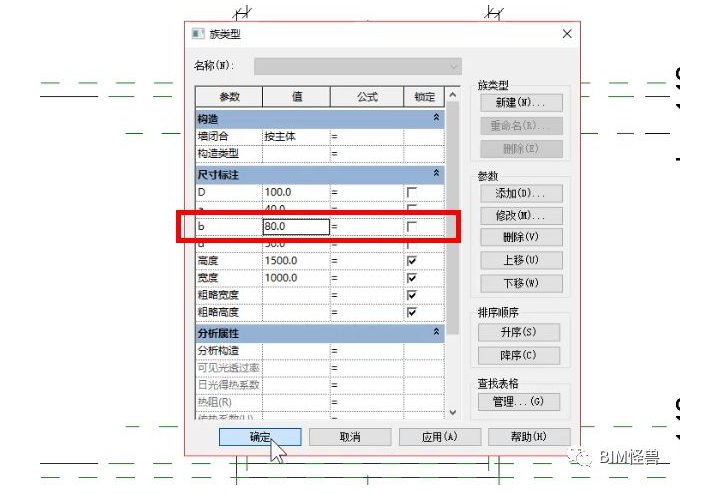

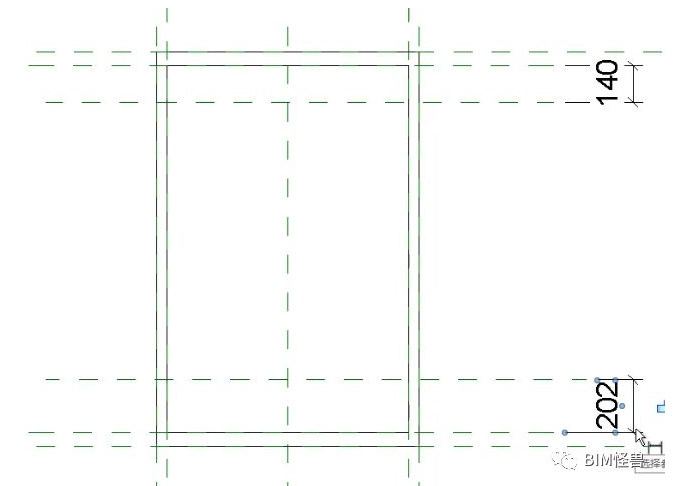

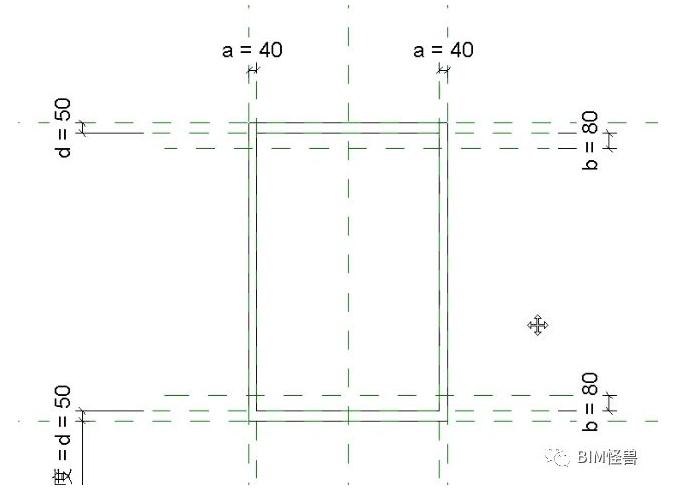

    我們在移動它之前先要繪制它距離窗框定位的參照平面，并進行參數化設置：

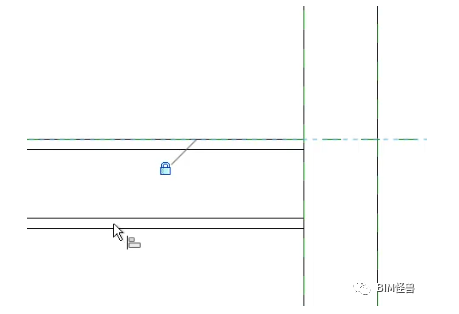

    完成了參照平面及添加參數的操作，我們就可以移動百葉條了，這里我們使用“對齊”將百葉條最下面的邊對齊到參照平面上，并鎖?。?/p>

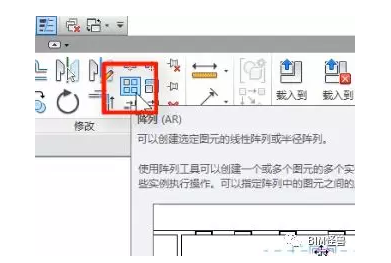

    那么現在我們就有了一個百葉條，但是我們需要的是一堆百葉條，這時我們需要使用“陣列”功能：

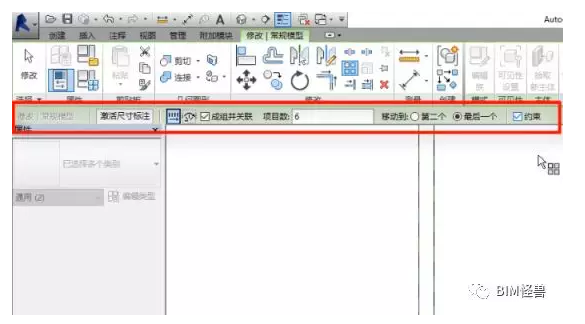

    點擊選擇后，我們可以在選項卡和屬性的中間位置看到需要我們設置的一些選項，我們一定要在“成組并關聯”前勾選它，然后項目數我們這里先設置為6，“移動到”選擇“最后一個”，“約束”同樣將它勾選：

    然后點擊百葉條最上面的模型線，再選中上方的參照平面，之后用“對齊”將它約束在參照平面上：

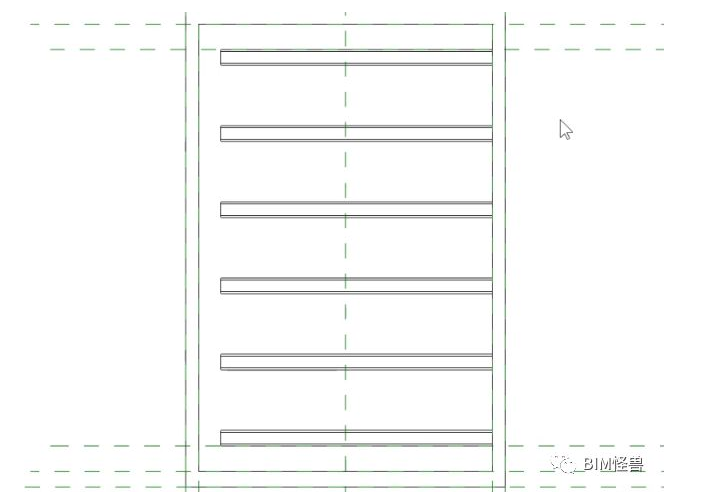

    可以看到我們就得到了6個百葉：

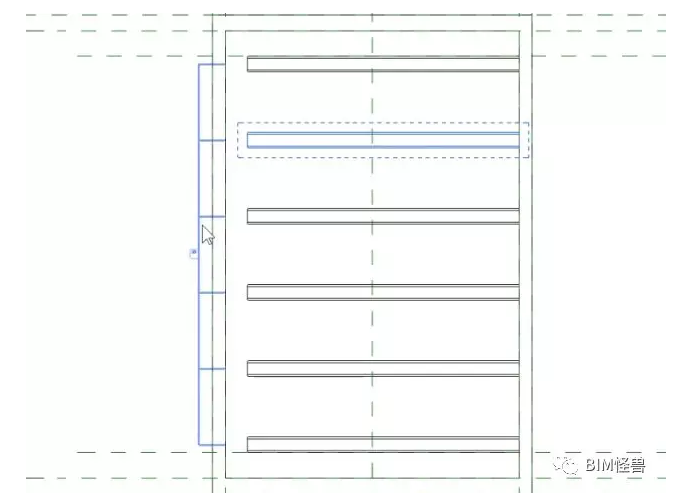

    題目中要求百葉的個數需要通過參數控制，所以我們點擊任一百葉條，然后將鼠標移動到百葉的左側就會看到一個臨時注釋：

    點擊臨時注釋，就可以看到選項卡和屬性欄的中間位置又出現了我們熟悉的“標簽”，我們照舊給它添加一個參數：

    完成參數化設置后進入“族類型”，會發現剛剛設置好的參數“n”在最下面的“其他”中：

    那我們該如何操作才能將它設置到“尺寸標注”的分類中呢？首先點擊選擇參數“n”，再在右側的“參數”中點擊“修改”按鈕：

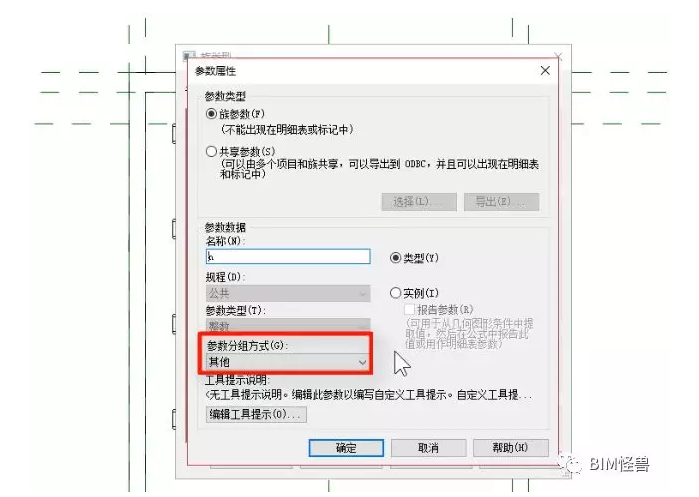

    點擊后會彈出“參數屬性”的對話框，我這里我們可以看到“參數分組方式”點開它的下拉菜單，找到“尺寸標注”選擇后確定，我們的參數“n”就可以來到“尺寸標注”的分類中了：

    現在我們試一試這個參數，將6改為12，就可以看到百葉數量增加到了12，但距離窗框的距離沒改變：

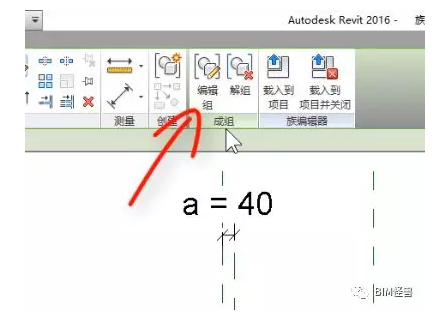

    但是，現在還有問題存在，如果我們把窗寬修改的大一些，比如1200，它這個百葉條不會跟著變化，因為我們沒有給百葉條的長度添加參數，只要回到百葉條的族中，進入立面視圖的前立面添加參數“l”就可以。完成了參數添加將百葉條載入到窗族，選擇覆蓋原有屬性，當我們點擊族類型時就會發現，百葉條的參數“e”“f”“l”不見了，其實是因為我們沒有將它們關聯到窗族中，它們只是存在于百葉條族中，所以需要點擊任一百葉條，點擊上方選項卡中的“編輯組”：

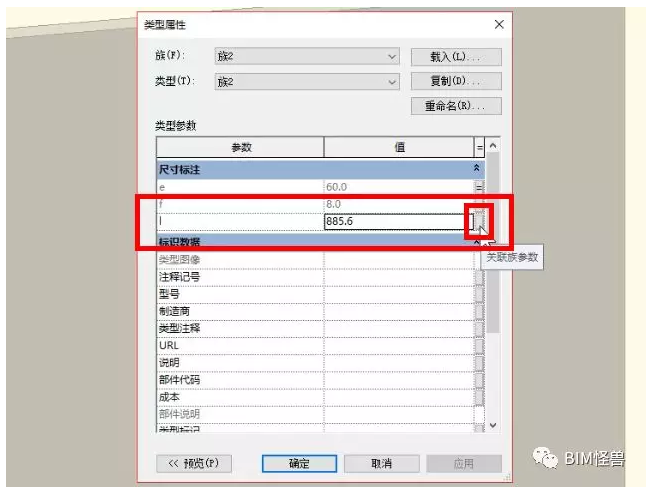

    點擊后，我們需要再點擊剛剛選擇的百葉條，然后再點擊左側屬性欄中的“編輯類型”，就可以看到在參數行的最右側有一個矩形的“關聯族參數”按鈕：

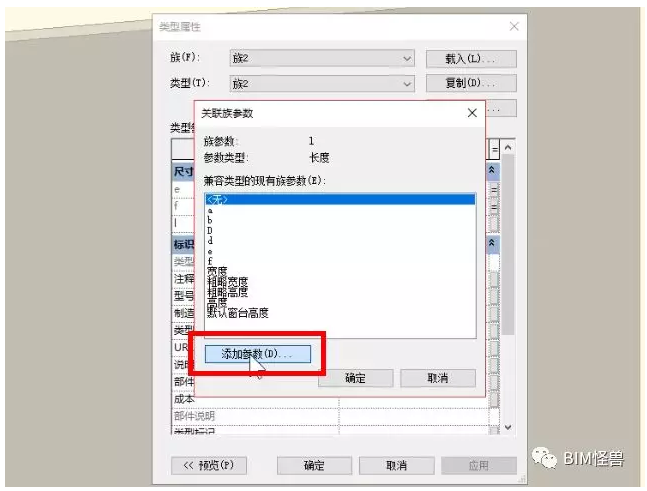

    點擊它，就會出現“關聯族參數”對話框，這里我們點擊“添加參數”：

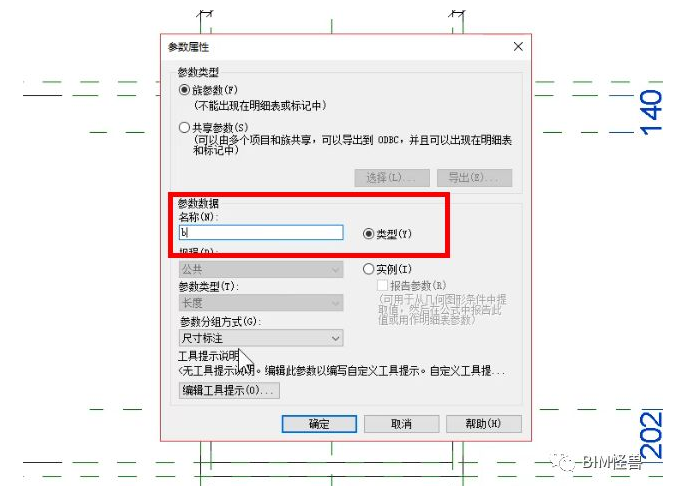

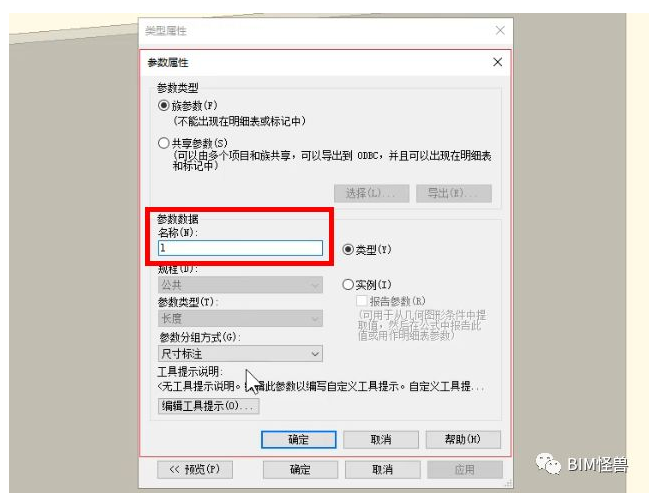

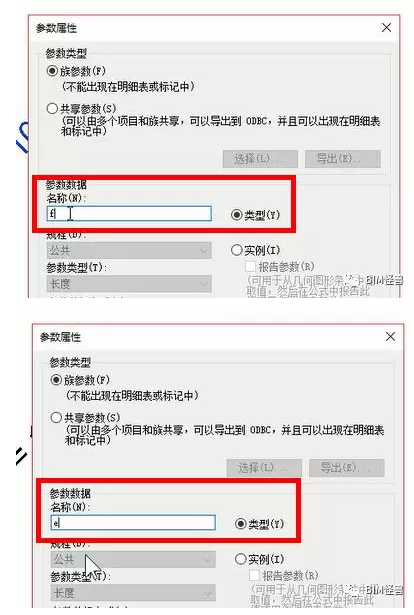

    出現了“參數屬性”對話框，在“名稱”中我們需要填對應參數的名稱：

    點擊確定后，我們會發現百葉條族中的參數變成了灰色，而且不可修改：

    這是因為我們關聯成功了，接下來我們點擊確定，再點擊視圖左上角的“√”完成編輯：

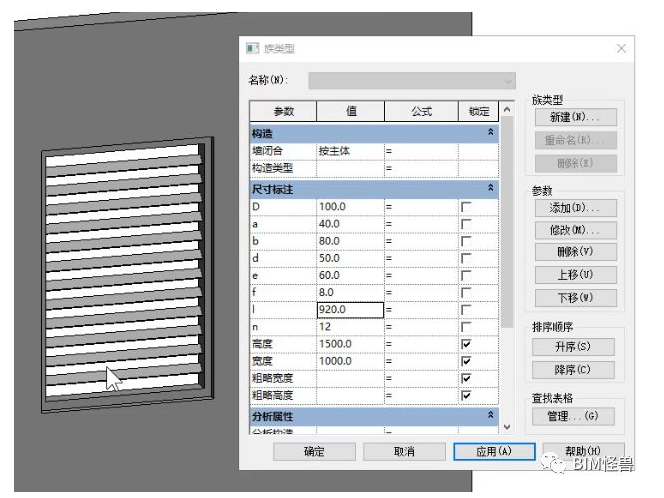

    這時我們再進入族類型，將百葉條長度參數“l”修改為920（用窗寬減去兩邊窗框的寬度），點擊應用可以看到模型中的百葉條已符合長度要求：

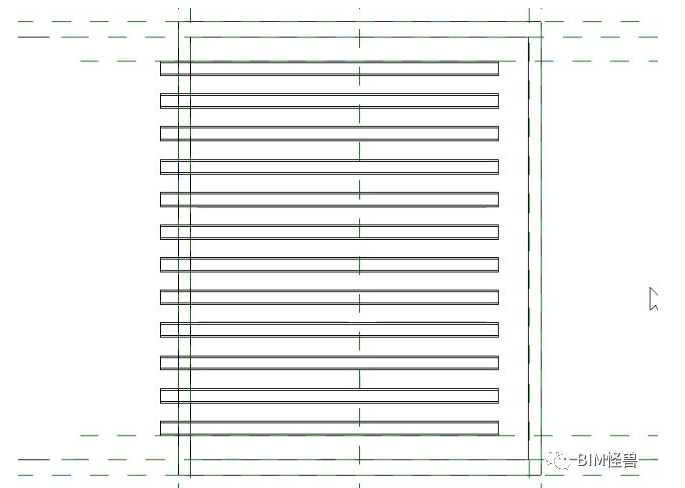

    如果我們再修改窗寬以及百葉長度會發現百葉的位置出現了問題：

    是因為我們沒有將百葉條橫向移動約束，所以我們進入立面視圖的外部視圖：

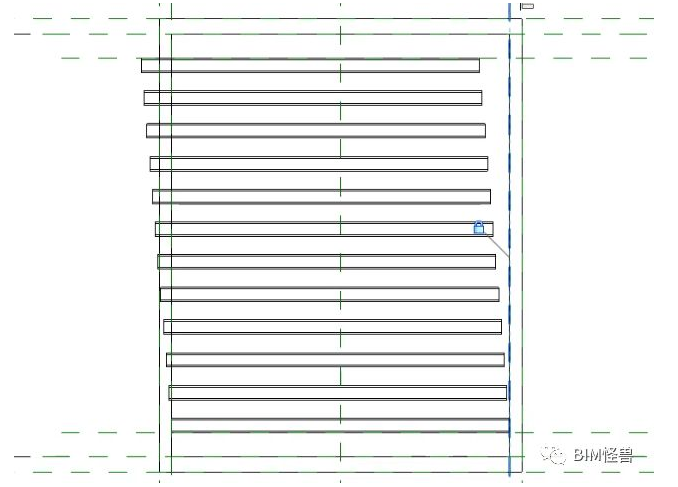

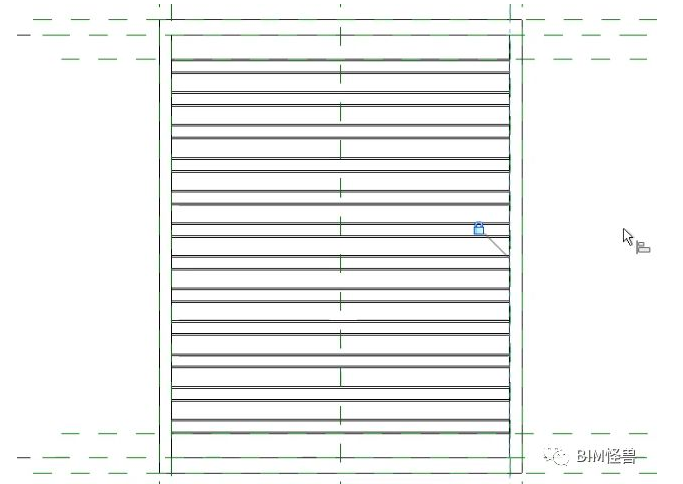

    在這里我們使用“對齊”將百葉條的一邊對齊到窗框內側的參照平面上（這里需要我們選擇最下面的百葉條對齊一次，再選擇最上面的百葉條對齊一次，才可以約束所有百葉條都對齊到參照平面上）：

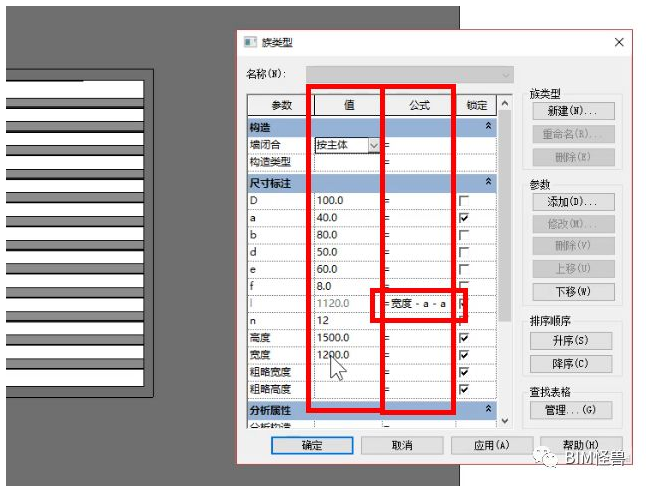

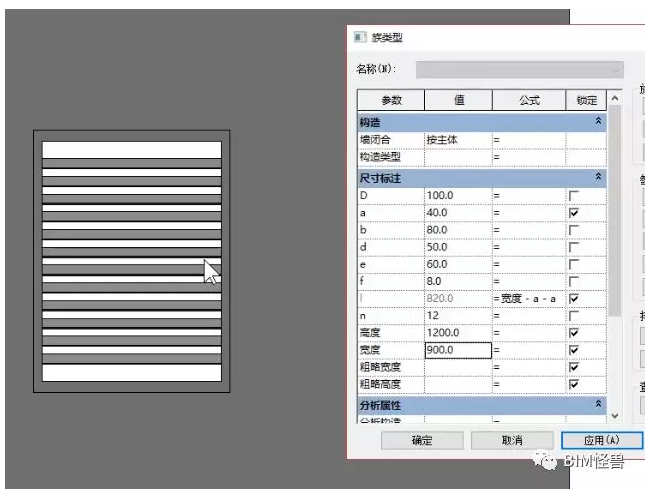

    這樣我們再修改窗寬以及百葉條長度時就不會出現問題了，那么我們能不能修改窗寬的同時讓百葉條的長度自動修改呢？答案是：當然可以，我們在“族類型”中可以看到每次修改數據的列叫做“值”，而在它右側的列叫做“公式”，我們可以利用公式來達到這一目的：

    最后我們將數據對照題目調整一遍：

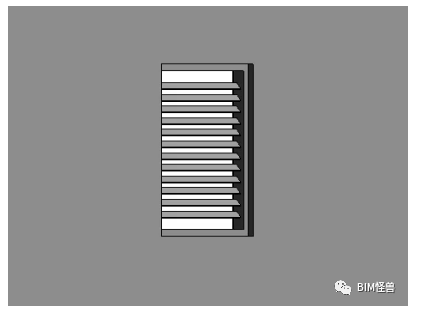

    進入三維視圖：

    我們的百葉窗構件集就完成了！
