【柏慕聯創BIM技術服務，文/胡林】

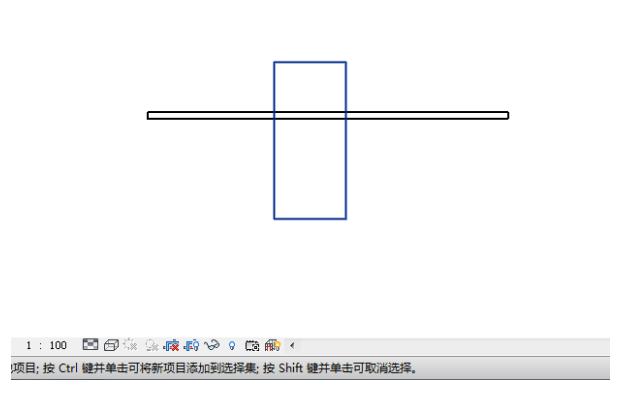

提問：在Revit做項目的過程中，視圖控制欄有時候莫名奇妙地出現“日光路徑”和“陰影”是灰顯不能操作的情況，那我們該如何處理呢？
在這種情況下，我們在對平面、立面做相應處理的時候會有些功能不管用，比如：遮罩區域、剖斷線等。

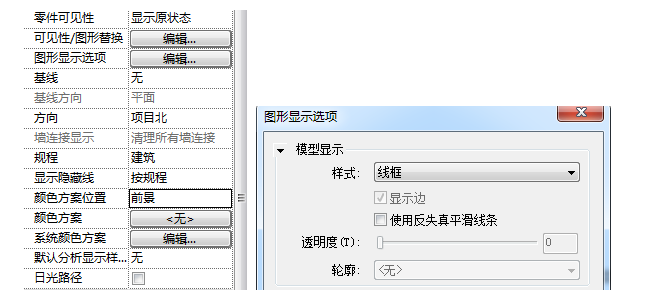

解決：只需把顏色方案位置改為前景就可以了，當顏色方案位置設置為前景的時候，模型顯示樣式自動更改為隱藏線。
引申：這種情況是如何出現的呢！
顏色方案位置為背景
模型顯示樣式為：線框
只有這兩種情況同時設置出來的時候才會出現我們文章開頭說的灰選現象！
