繪制Revit模型時，導入CAD圖紙進行建模方便快捷，但是經常會遇到拾取不到CAD底圖中線的問題，這就會影響我們建模時的模型精度。
解決方案：

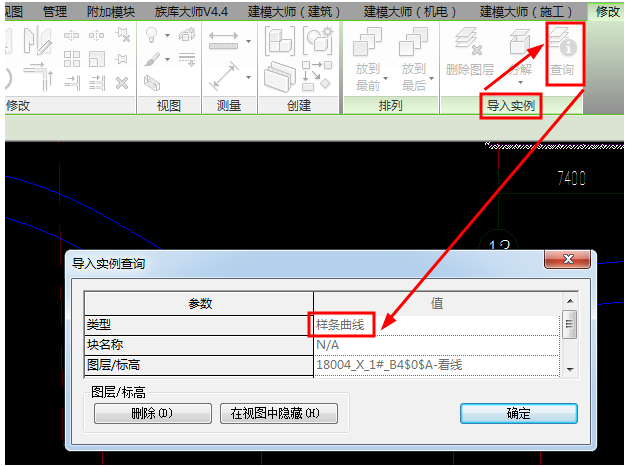

首先找出拾取不到的原因，選中CAD底圖，在“導入實例”面板下選中“查詢”的命令，然后選擇拾取不到的線，發現線的類型是“樣條曲線”，如圖1所示。
圖1
正常可以拾取到的線類型是：“線”
因此我們可以通過處理CAD底圖的方式解決這個問題，將樣條曲線轉換成多段線。
輸入快捷鍵PE，執行命令即可。
