    步驟圖文詳解

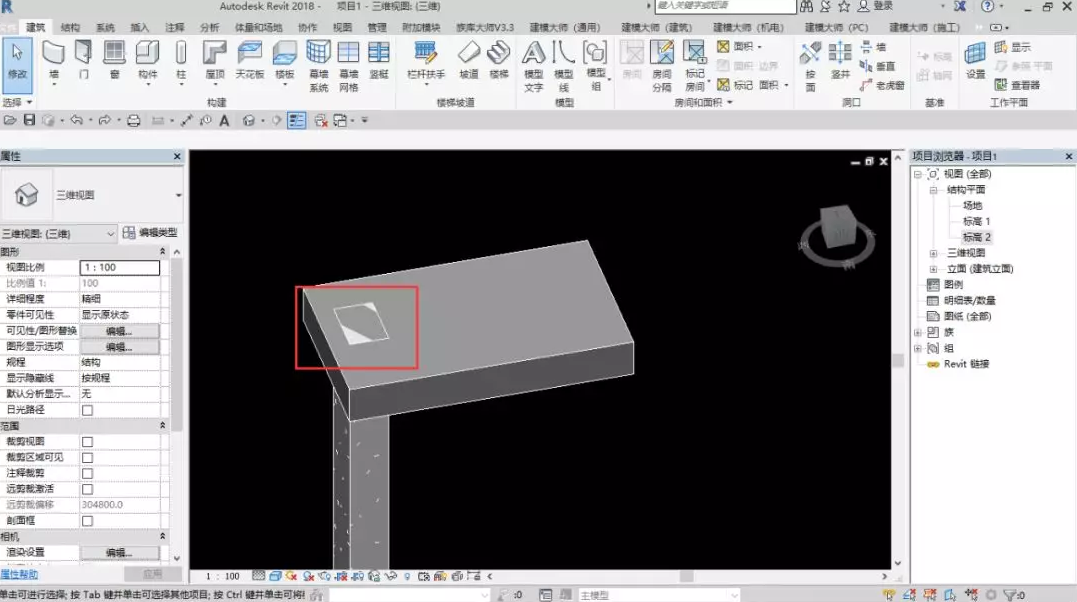

    在Revit中，我們繪制完的柱和板之間默認的連接方式是重疊，也就是說他們相互沒有剪切。而在實際施工中，對板的施工要求是柱剪切板，那這在Revit中該如何處理呢？

    今天就來教教大家在Revit中如何操作柱和板剪切順序！

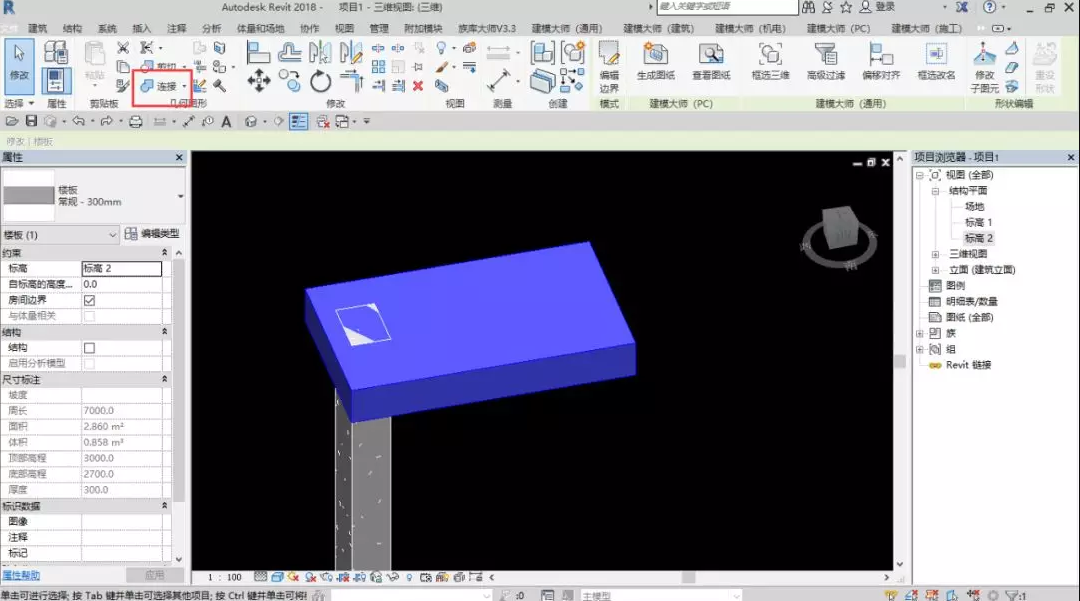

    1、首先，點擊板或柱，然后在修改選項卡里找到連接命令。

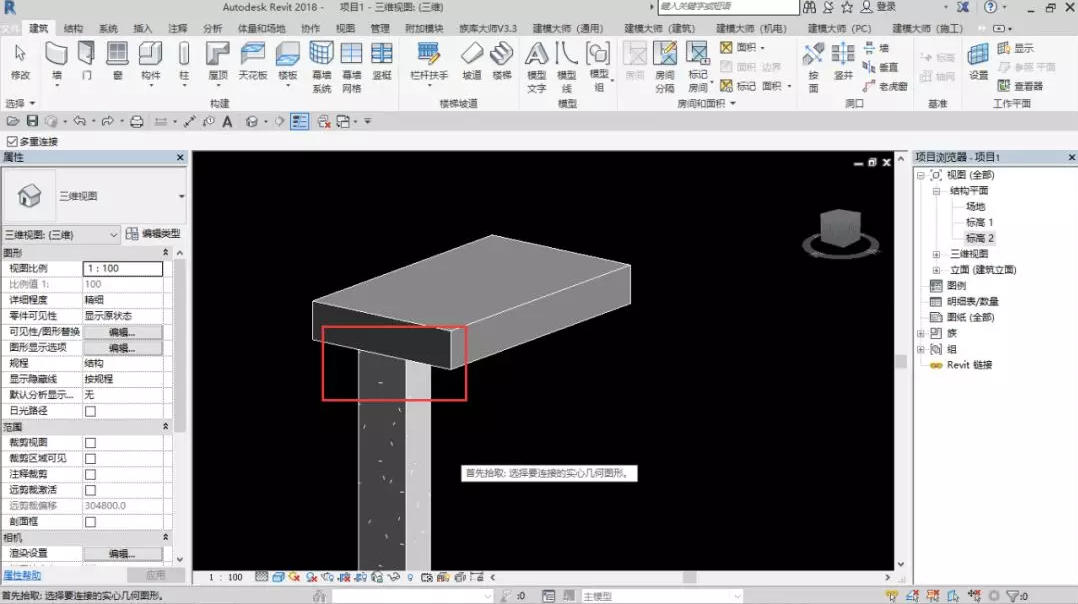

    2、點擊板以及柱，這時板會將柱剪切掉。

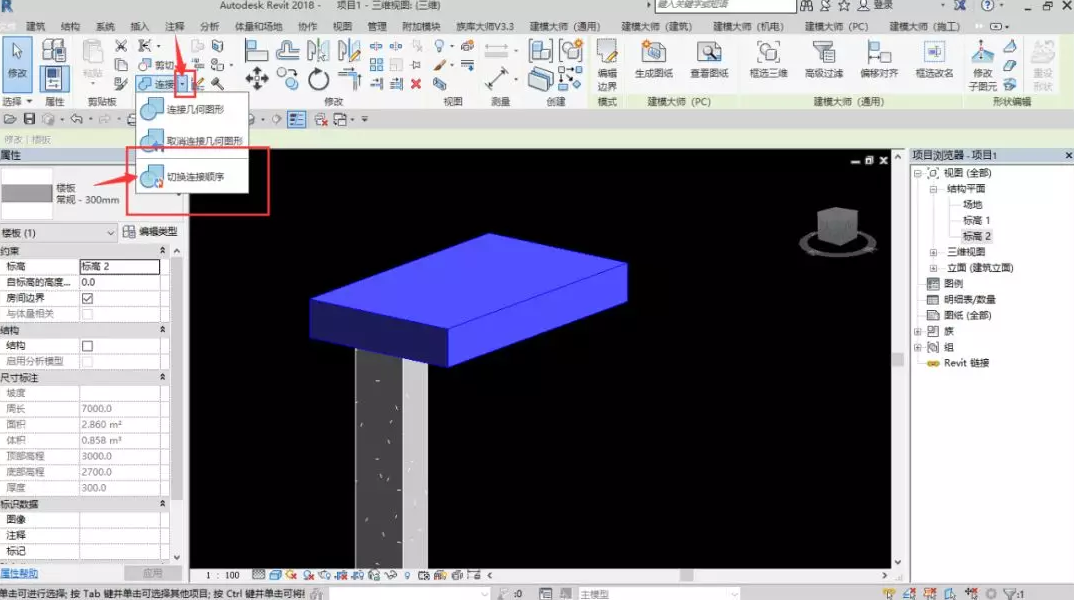

    3、在修改選項卡里點擊連接命令旁下拉小三角，找到切換連接順序，再點擊板和柱。這時就是柱剪切板了。

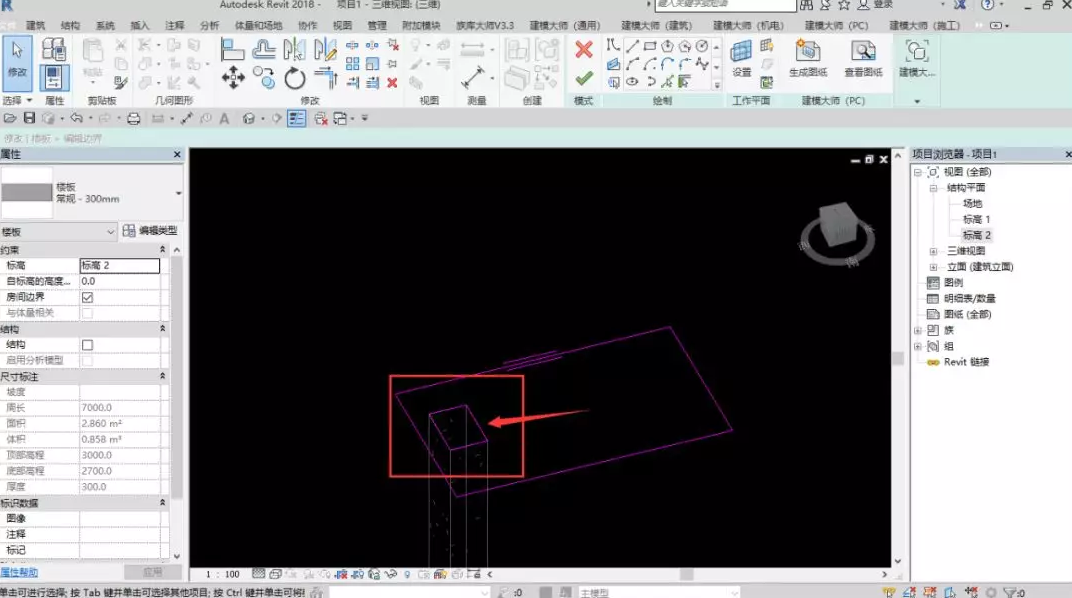

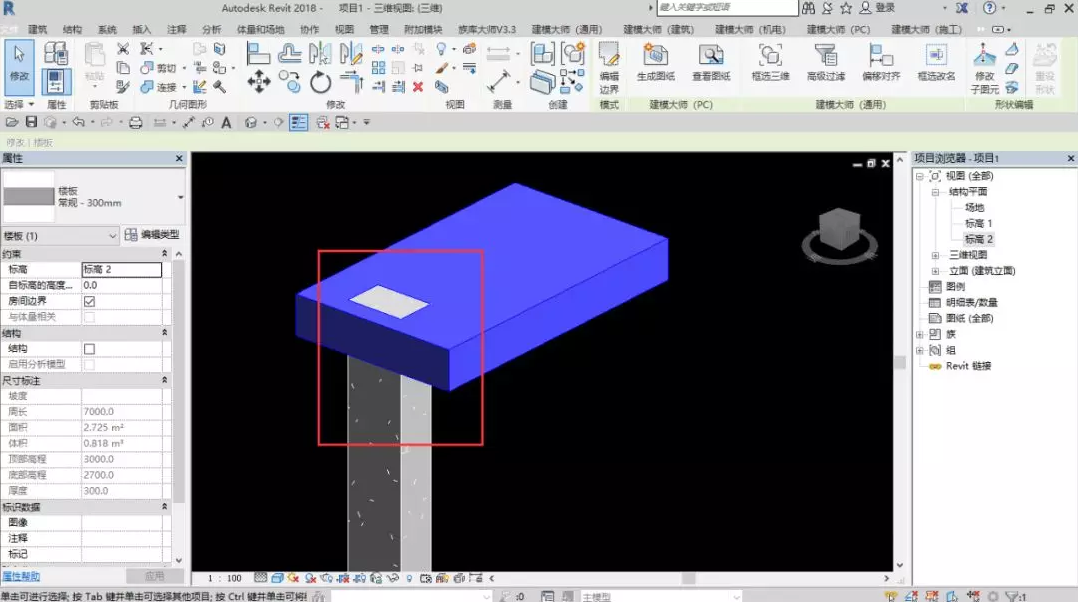

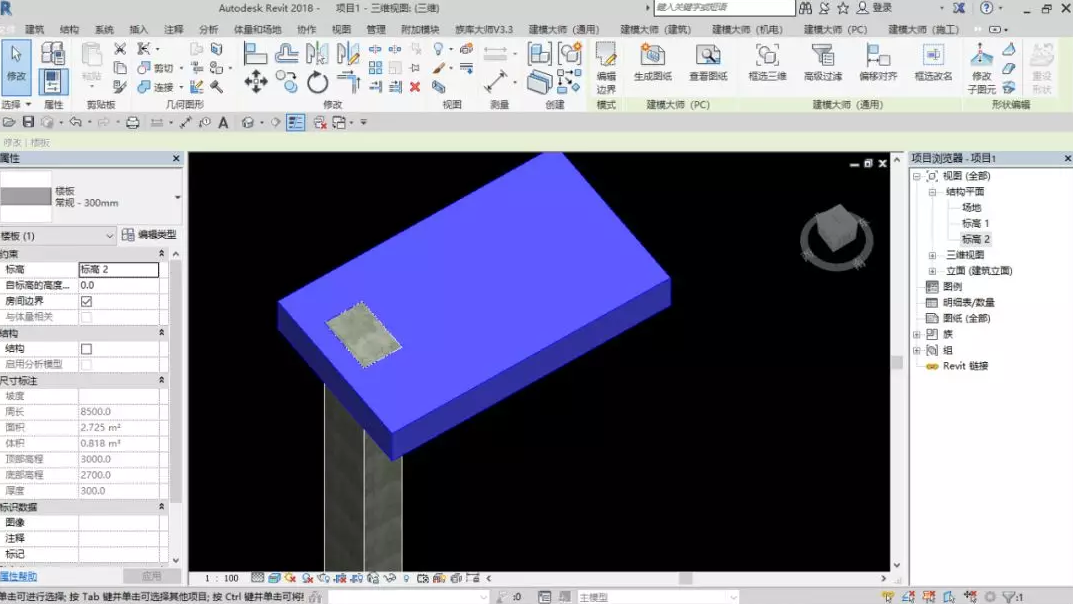

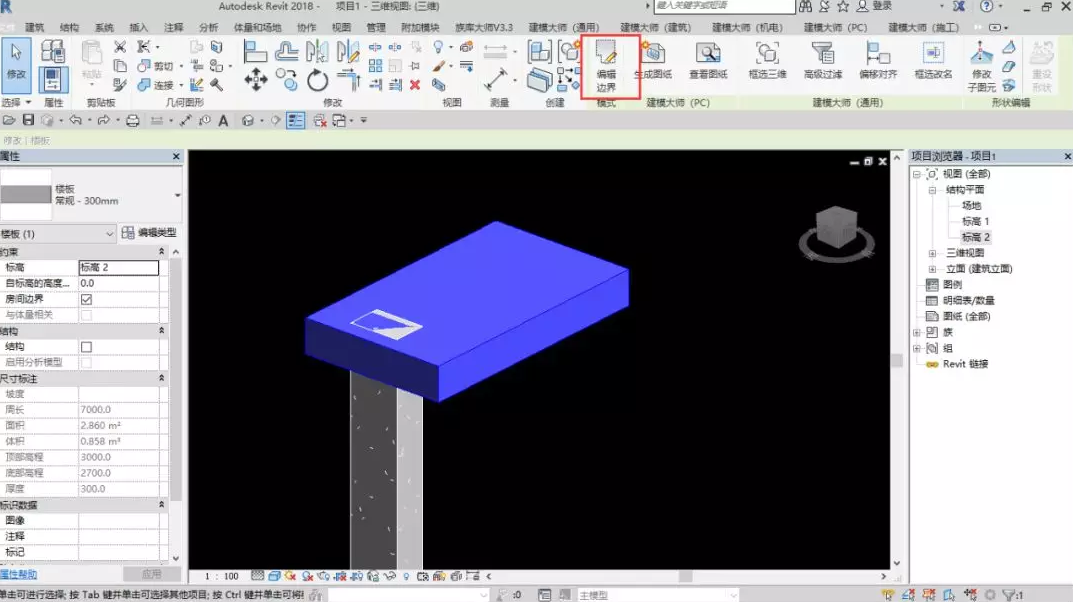

    4、還有另一種方法，點擊板，然后在修改選項卡里找到編輯邊界，之后將柱的位置摳出來，這樣也能達到相同的效果。

    這樣我們的柱和板的剪切就完成啦！
