相信在座的BIMer們在建模過程中
一定聽過很多關于控制模型信息的名詞
例如
模型深度
模型精度
模型精細度
模型詳細度
信息粒度
幾何表達精度
LOD精度
...
等等等等
這些詞好像看起來都很像
但是理解起來又感覺不太一樣
總之都是和控制模型信息有關的
（傻傻分不清楚）
那么這些詞到底什么意思？
是用來干嘛的？
模型信息又是如何控制的？
又該如何去定義模型信息是否全面？
今天我們就來聊一聊關于項目過程中
模型深度/精度的那點事
文末有驚喜
1
模型深度
說到深度，其實并不難理解，在CAD制圖中，制圖規范里就有對制圖深度的相關說明，其目的主要就是為了在能夠說明設計意圖的情況下，盡可能的避免圖紙中出現冗余的信息，對于BIM模型來說，由于相較CAD圖紙而言信息量增加了數倍，更需要這樣的深度說明來規范模型中需要表達的信息的多少，信息過多，會導致模型的操作效率低下；信息過少，又會導致無法清晰表達設計內容。因此，在項目之初，就應該考慮到BIM模型中需要包含多少程度的信息，而這個程度，實際上也就是我們所說的深度，精度或者細度（不同規范用語不同，下面會有例子）。
與CAD的二維表達不同，BIM模型除了包含常規的構件幾何信息，還包含了大量的非幾何信息（例如物理信息、空間關系、地理信息以及必要的文字、編碼類信息），也因此無法用單一指標來衡量或控制一個模型的深度。
從目前發布的規范來看，通常都以兩個指標來對模型深度進行控制，分別是模型的幾何信息和模型非幾何信息（對于模型的幾何信息和模型的非幾何信息，不同的規范用詞也不同），下面以現行的國標GBT51235-2017《建筑工程施工信息模型應用》、地方標準《成都市民用建筑信息模型設計技術規定》以及《建筑工程設計信息模型交付標準（征求意見稿）》（未發布）為例，這三個標準中分別使用了三個不同的詞來定義了模型深度的內容。
GBT51235-2017
成都市民用建筑信息模型設計技術規定
《建筑工程設計信息模型交付標準（征求意見稿）》
注：由于是征求意見稿還未發布，與最終定義可能有差別
可以看到，目前國內對于模型深度的定義以及用詞還比較混亂，如果我們再仔細觀察一下，就會發現一個很有意思的事情，模型細度（level of development）、模型精度（level of detail）和模型精細度（level of model definition）這三個詞同時使用了三個表意相近的英文翻譯，并且簡稱都是LOD，雖然用詞尚不相同，但是定義幾乎相同。除此之外，在三個標準中也都各自定義了LOD的含義，如下
GBT51235-2017
成都市民用建筑信息模型設計技術規定
《建筑工程設計信息模型交付標準（征求意見稿）》
是不是有點懵
這是不是就說明“level of detail”=“level of development”=“level of model definition”呢？是不是說明可以使用LOD來統一進行定義模型的深度/精度呢？
答案自然是否定的。
2
LOD
說到LOD，那么不得不說一下最初創建并定義LOD的NBIMS（National BIM Standard-United States-美國國家BIM標準），NBIMS由bSa（buildingSmart alliance）下屬的美國國家BIM標準項目委員會（the Building Information Model Standard Project Committee-Uinted States, NBIMS-US）主要研究和編制，其在2007年發布了第一版NBIMS標準，主要包括關于信息交換和開發過程方面的內容，后來在2012年發布了第二版的NBIMS標準，并且在第二版編寫的過程當中采用了民主投票決定標準的內容（Open Consensus Process）的方式，由于其開放形式，也因此被稱為是第一份基于共識的BIM標準，到現在NBIMS已經發布了NBIMS V3.0的版本。
NBIMS官網
（www.nationalbimstandard.org）
翻開NBIMS，可以很清晰的看到對LOD的定義。
在NBIMS中，定義LOD為level of development，同時對于level of detail在LOD Specification 部分中也做了說明。
大意是level of detail 主要表述的是模型元素中包含了多少細節，而level of development主要表述的是模型元素中的幾何信息以及附屬的信息能夠達到團隊成員預期以及需求的等級，level of detail 更強調輸入，而level of development 更加強調輸出，同時level of development也更強調模型的一個階段性和關聯性。
對于level of development(LOD)，NBIMS分為了6級，分別是LOD100，LOD200，LOD300，LOD350，LOD400和LOD500，但在說明中對于LOD500標記為【NOT USED】，對此說明為LOD500并不代表更高等級的模型精度，而是與施工現場的要求以及可能的一些附屬要求有關（例如甲方的一些特殊要求），這里不做具體規定。

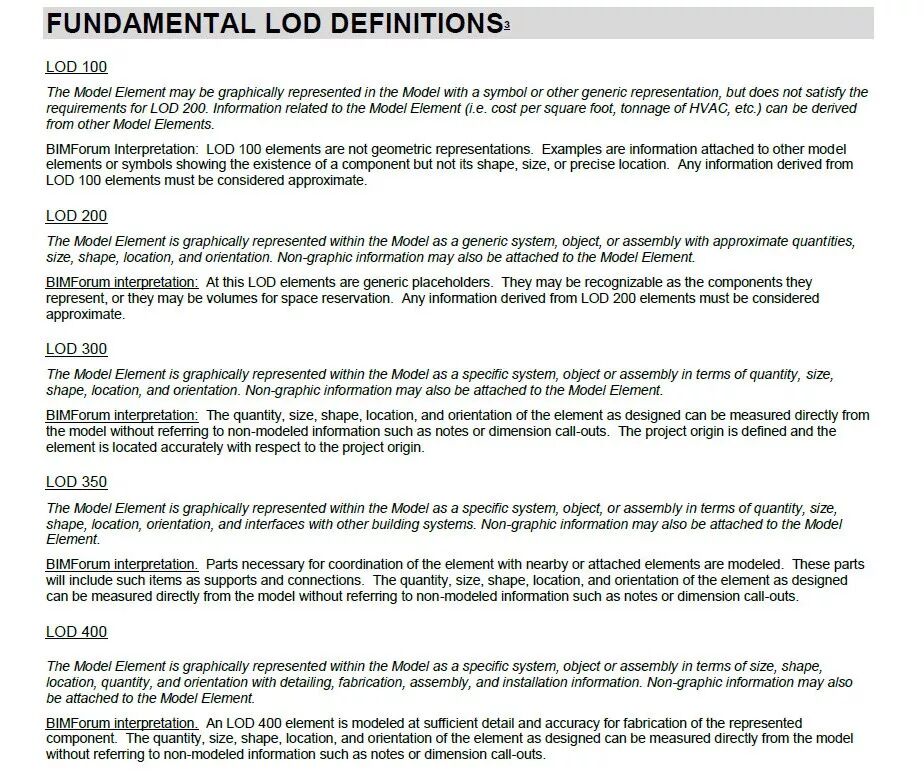

關于LOD的基本定義
從NBIMS中對LOD的定義以及解釋來看，LOD的不同級別，規定了在不同階段模型所需要表達的信息，個人理解LOD更加偏于表達幾何信息的要求，但同時也對部分可能需要的非幾何信息做了說明，也更為貼合不同階段對于信息的需求以及要求。
需要說明的是，雖然現階段的國內規范對于精度部分的定義還未統一，但一定程度上說明了對于階段性模型中表達信息內容的重要性，也因此必須要慎重考慮各階段的信息需求以及各方面要求，尤其作為項目管理方更需要如此，避免因出現過度表達和缺少表達而導致的項目效率降低。
同時，雖然標準有很多，但并不能說哪一本是好的，是準確的，是全面的，小編以為適合自己的，適合項目的，適用性強的，才是最好的，真正落地的標準才是好標準。
本期咱們就聊到這里
下期小編和大家一起接著看
模型精度中有關信息粒度和幾何表達精度的內容
下期再見嘍~
