在模型中，參數是重中之重，而為了有效的利用參數，Revit在2017及以上的版本添加了一個新的功能——全局參數。全局參數是針對于參數類型的控制，可以控制不同類型圖元的變化。下面以長度為例進行講解。

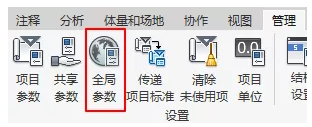

1、點擊“管理”選項卡下的“全局參數”命令，如圖所示。

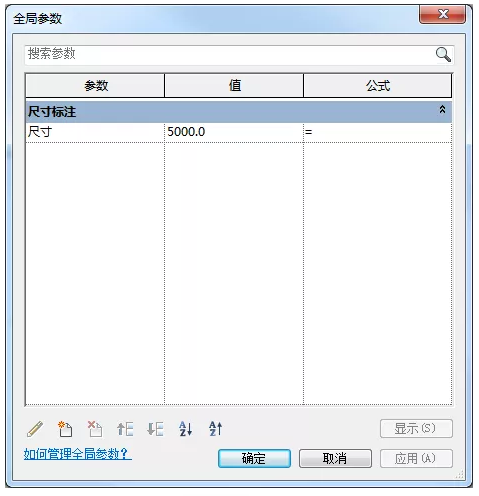

2、打開后進入“全局參數”面板，可以新建、編輯和調整全局參數，此處新建一個全局參數，命名為“尺寸”，如圖所示。

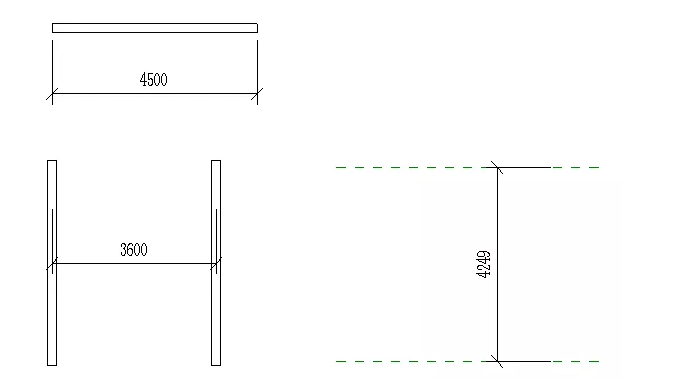

3、在繪圖區域創建如圖所示圖元，并添加尺寸標注。

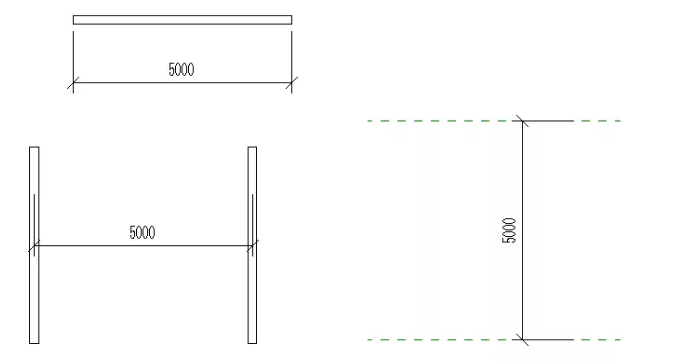

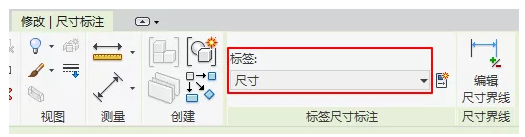

4、選中尺寸標注，在“標簽尺寸標注”面板下“標簽”選擇參數“尺寸”，觀察圖元的變化，如圖所示。

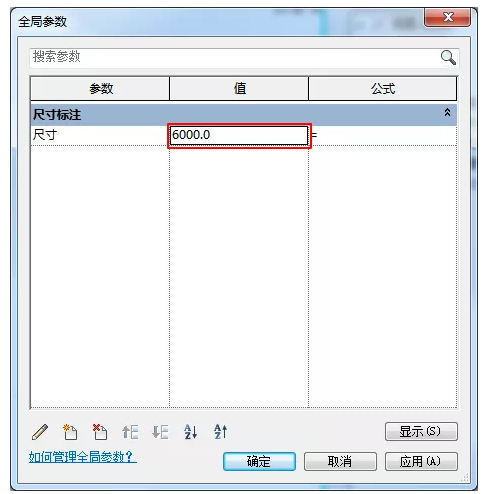

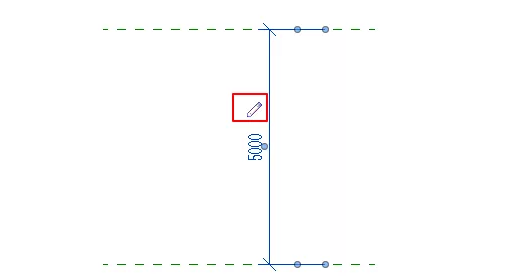

5、通過點擊尺寸線旁的浮動編輯按鈕，彈出“全局參數”對話框，可以對全局參數值進行修改，如圖所示。

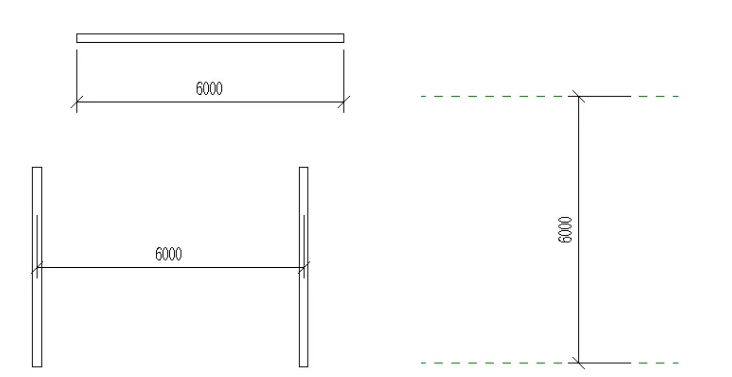

6、修改完成后點擊“確定”，圖元變化如圖所示。
意義：通過學習上述講解，學會了全局參數的使用，在建模過程中可以通過創建全局參數的方法來控制圖元，加快建模速度。
