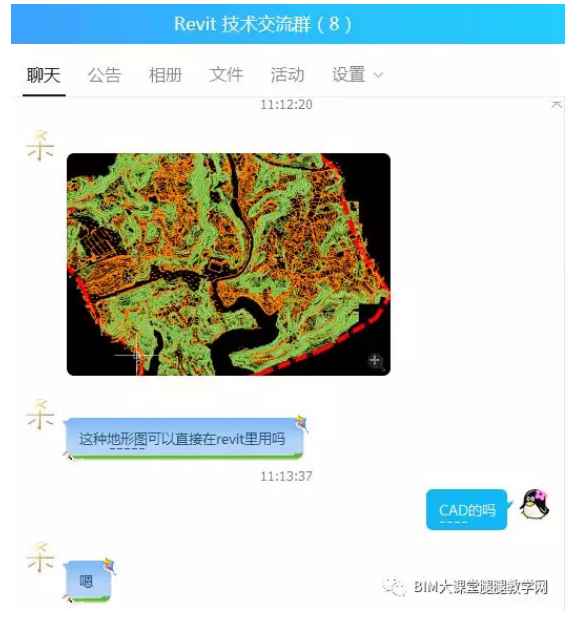

有Q群小伙伴問到：
小懶將它整理成文章，來說說將CAD地形圖轉換成Revit地形的那些事…

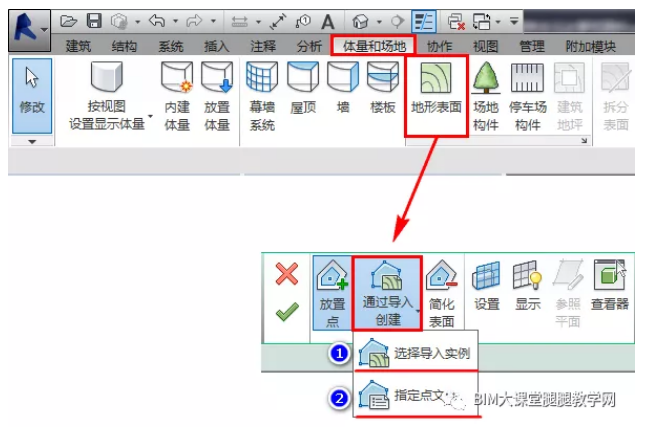

首先，在Revit中要【通過導入創建】地形的方法有兩種：一是【選擇導入實例】；二是【指定點文件】。

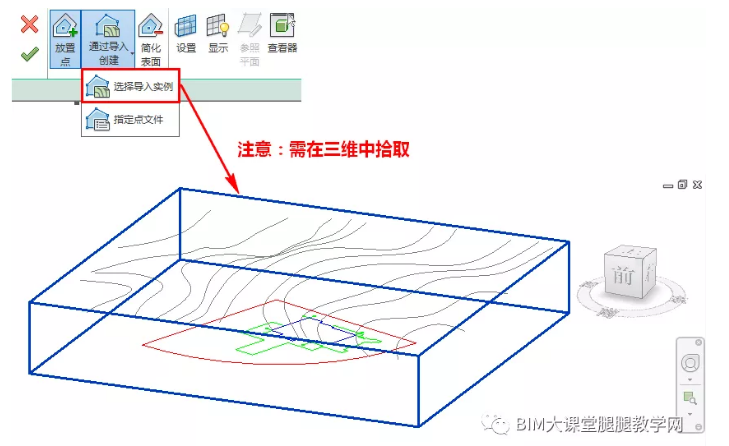

這兩種方法都可以創建地形，但值得注意的是：【選擇導入實例】需要先導入DWG的地形文件，且拾取DWG文件時需到三維中拾取。
而【指定點文件】則不用事先將文件導入Revit，而是在指定時才直接選擇文件。
接下來，我們來說說【指定點文件】這種方法的創建過程。
首先是這個“點文件”我們是如何提取出來的？
因為操作步驟較長，所以小懶將它單獨寫為一篇文章《CAD地形圖如何提取出高程點文件？》，文章鏈接：http://www.caogenso.com/blog/3759.html
大家需要的可以單擊鏈接直接閱讀。
創建完高程點文件之后，它就是這樣一個“.csv”格式的文件。
我們在Revit中選擇【指定點文件】，選擇導出的“.csv”文件，軟件會彈出“格式”對話框，讓我們選擇導入單位，默認“米”即可。
這樣Revit就會根據我們的高程點文件自動生成地形模型了。

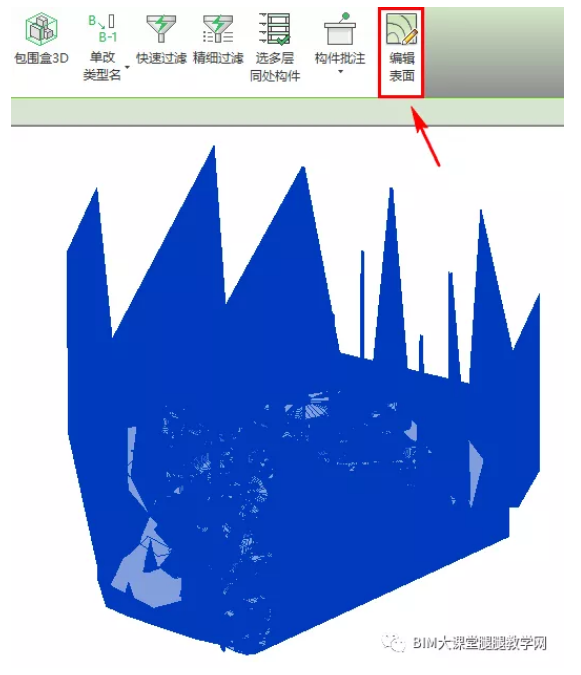

但是，一般來說，生成之后的模型會如下圖所示，有一些高程點總是想凸顯自己的與眾不同，從而導致生成的地形模型不是很符合要求。此時，我們需要選擇地形模型，單擊【編輯表面】進入地形編輯界面，將明顯太高或太低的點刪除。

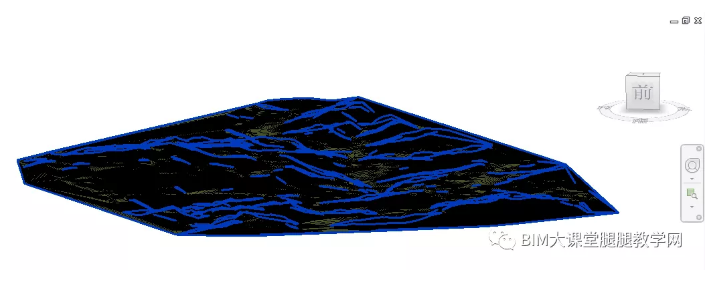

修改完之后的地形模型像下圖這樣，順眼多了。但是吧，滿滿都是黑色的高程線，說實話也還是不夠美觀。所以為了好看，我們還可以再來一步：將等高線取消顯示。

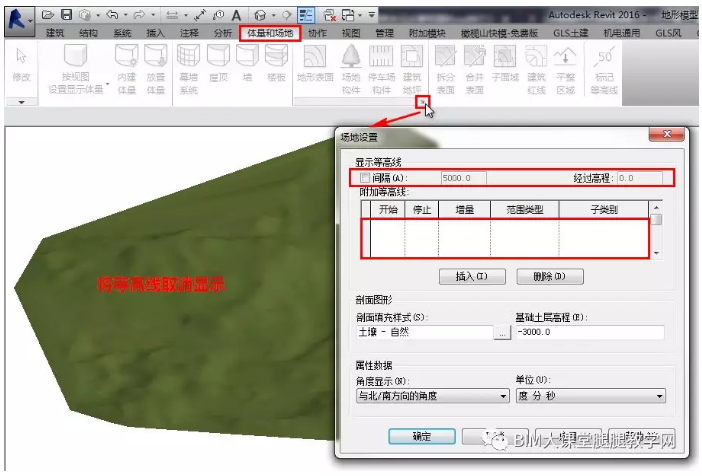

在【體量和場地】選項卡，單擊【場地設置】面板中的下拉箭頭，打開“場地設置”對話框。取消勾選“顯示等高線”，刪除“附加等高線”中的內容，單擊【確定】退出。

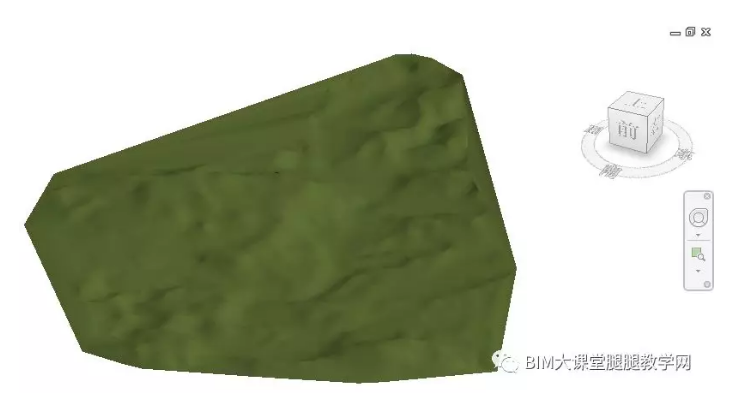

最終，我們通過CAD地形圖創建的Revit地形,如下圖所示。
